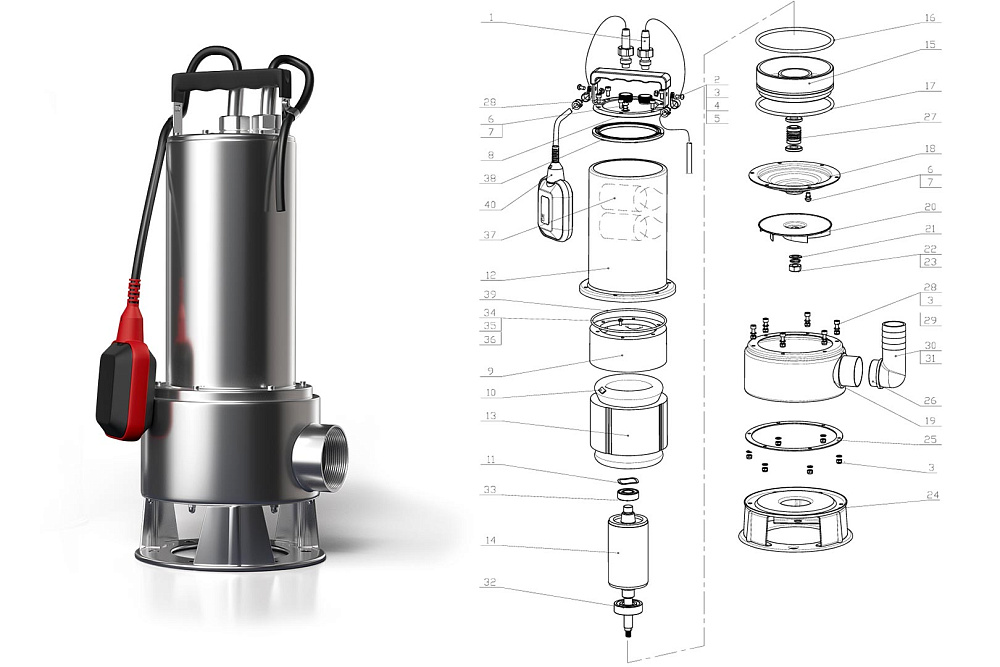

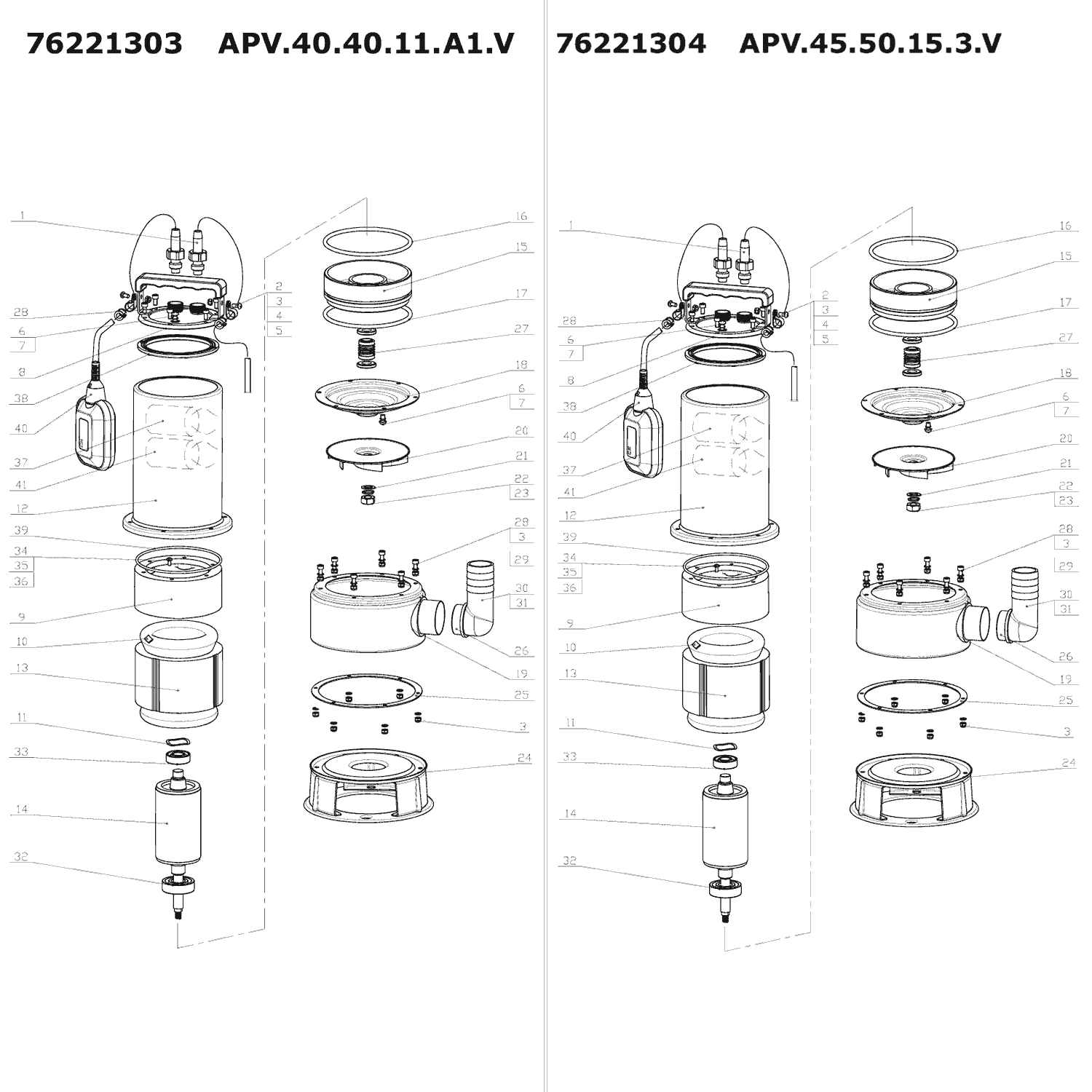

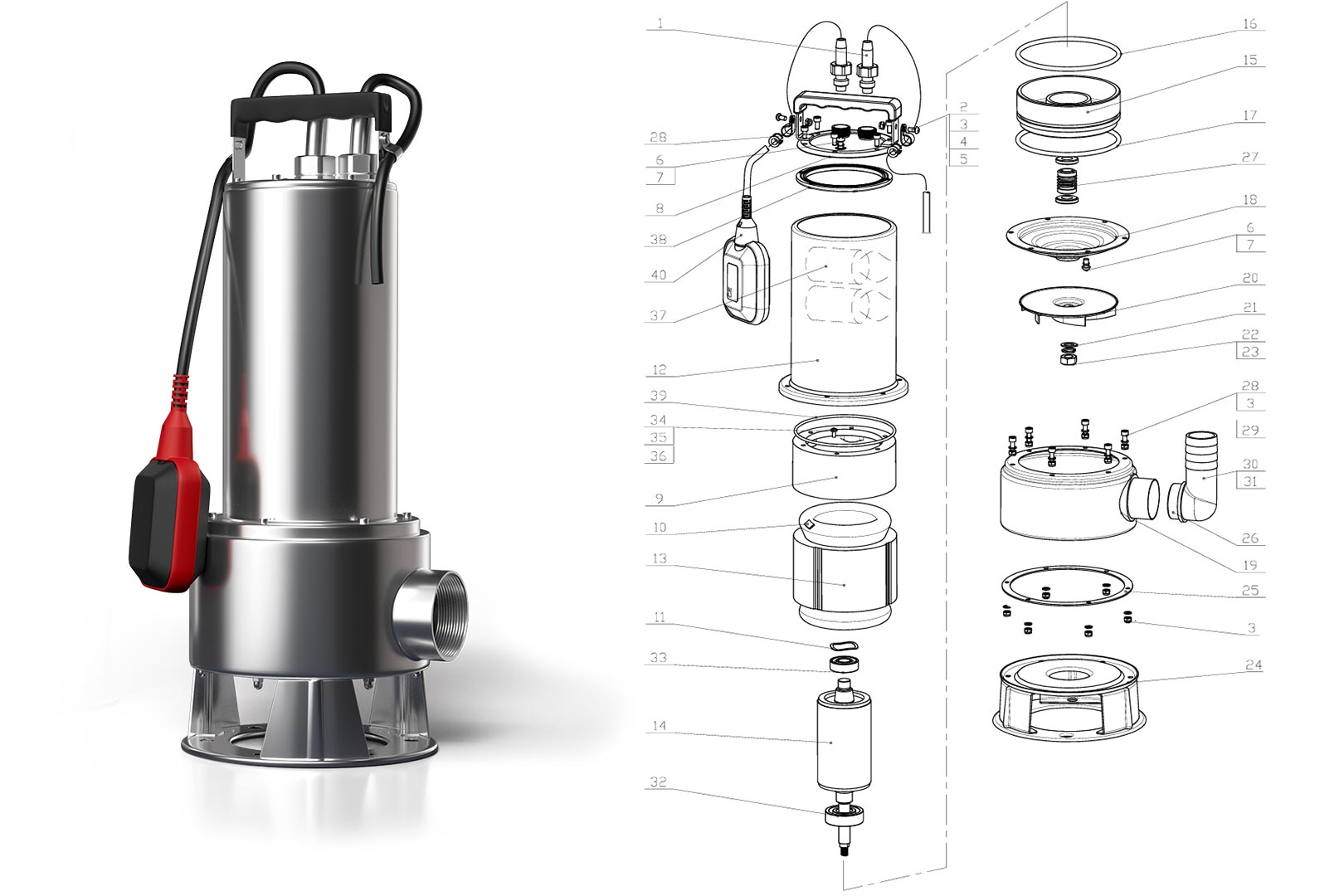

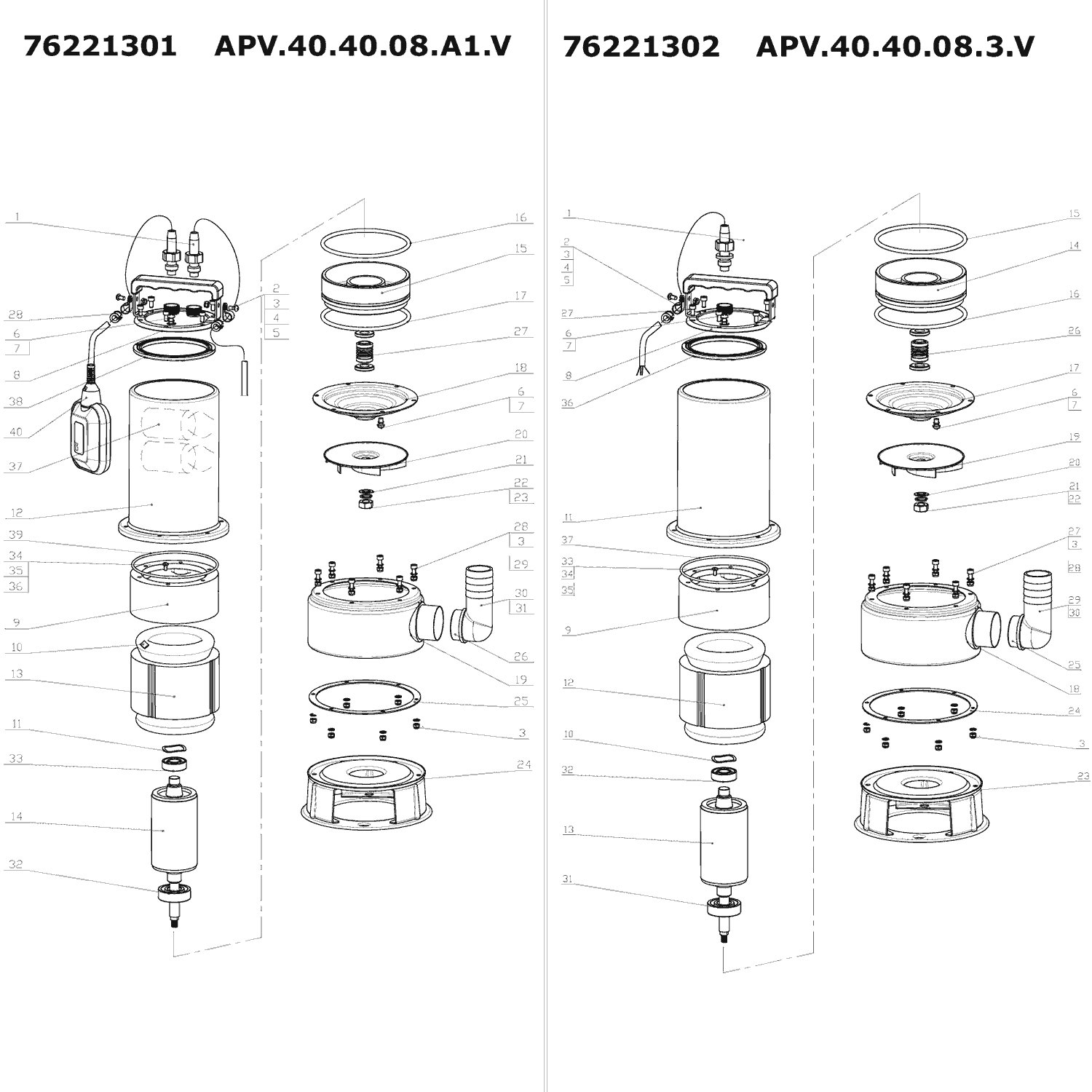

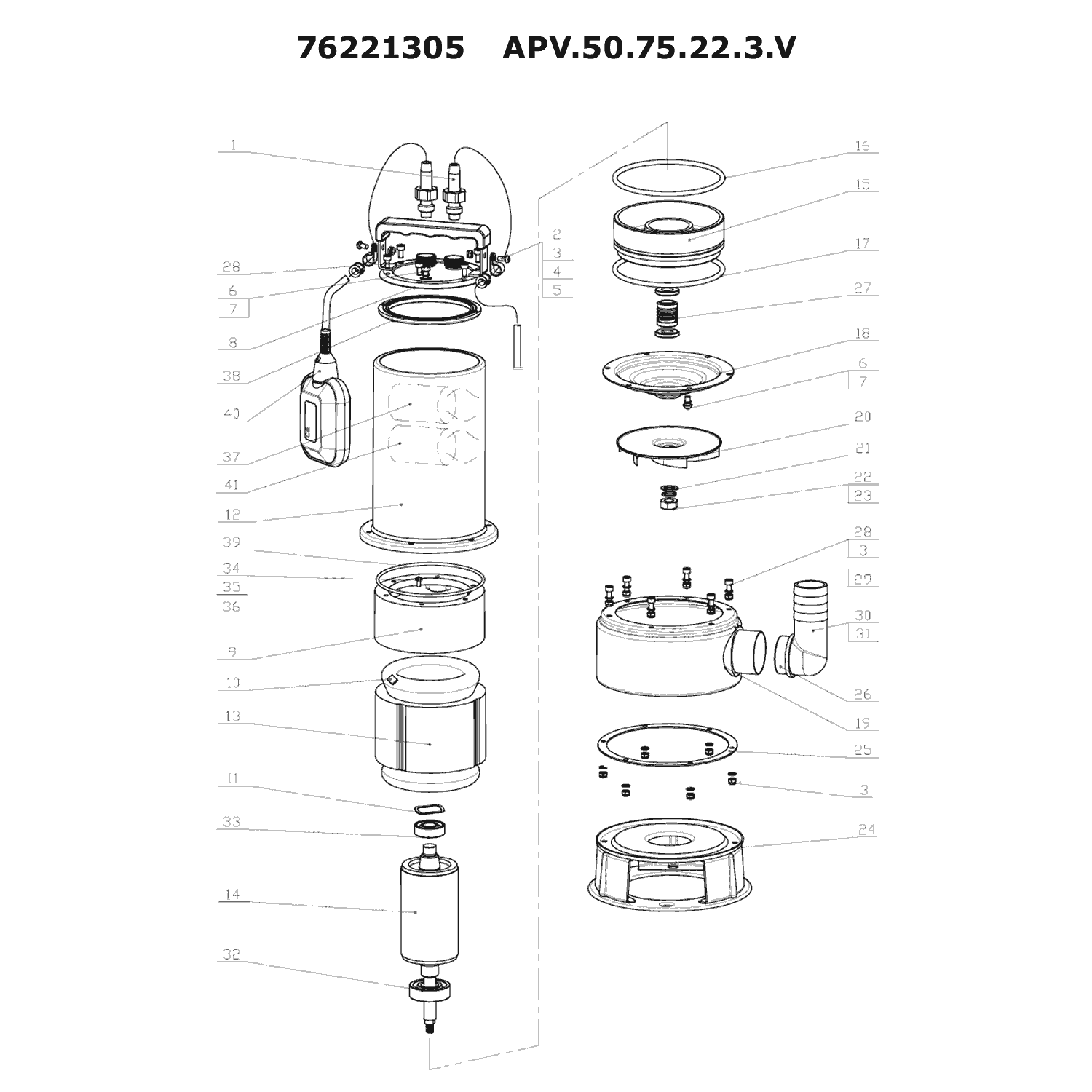

Для подбора запасных частей, используйте взрыв-схему своей модели насоса из галереи и приведенные таблицы.
Подшипники
| Тип | Артикул насоса | Наименование насоса | Поз. | Верхний подшипник | Поз. | Нижний подшипник | ||
|---|---|---|---|---|---|---|---|---|
| Тип | Артикул | Тип | Артикул | |||||
| APV.V | 76221301 | APV.40.40.08.A1.V | 33 | 6202 DDU | 82811042 | 32 | 6204 DDU | 82811044 |
| 76221302 | APV.40.40.08.3.V | 32 | 31 | |||||
| 76221303 | APV.40.40.11.A1.V | 33 | 32 | |||||
| 76221304 | APV.45.50.15.3.V | 33 | 6203 DDU | 82811043 | 32 | 62/22 DDU | 82811045 | |
| 76221305 | APV.50.75.22.3.V | 34 | 33 | 63/22 DDU | ||||
Уплотнение вала
| Тип | Артикул насоса | Наименование насоса | Поз. | Описание | Артикул |
|---|---|---|---|---|---|
| APV.V | 76221301 | APV.40.40.08.A1.V | 27 | Торцевое уплотнение | 82311011 |
| 76221302 | APV.40.40.08.3.V | 26 | |||
| 76221303 | APV.40.40.11.A1.V | 27 | |||
| 76221304 | APV.45.50.15.3.V | 30 | 82311013 | ||
| 76221305 | APV.50.75.22.3.V | 31 |
Кольцевые уплотнения
| Тип | Артикул насоса | Наименование насоса | Артикул, размер, количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 82311014 | 82311015 | 82311017 | 82311018 | 82311019 | 82311020 | 82311021 | |||
| 120х3,1 | 120х5,3 | 6х1,9 | 115х3,1 | 38х2 | 55х3,1 | 80х3,1 | |||
| APV.V | 76221301 | APV.40.40.08.A1.V | 1 | 1 | 2 | 1 | 2 | ||
| 76221302 | APV.40.40.08.3.V | 2 | |||||||
| 76221303 | APV.40.40.11.A1.V | 2 | |||||||
| 76221304 | APV.45.50.15.3.V | 1 | |||||||
| 76221305 | APV.50.75.22.3.V | 1 | |||||||
Поплавковый выключатель
| Тип | Артикул насоса | Наименование насоса | Подключение | Поз. | Наименование | Артикул |
|---|---|---|---|---|---|---|
| APV.V | 76221301 | APV.40.40.08.A1.V | 1х220-230V | 40 | Поплавковый выключатель | 82311052 |
| 76221303 | APV.40.40.11.A1.V | 1х220-230V | 40 |
Комплектующие гидравлической части
| Тип | Артикул насоса | Наименование насоса | Поз. | Описание | Артикул |
|---|---|---|---|---|---|
| APV.V | 76221301 | APV.40.40.08.A1.V | 20 | Рабочее колесо SS304 | 82311045 |
| 76221302 | APV.40.40.08.3.V | 19 | |||
| 76221303 | APV.40.40.11.A1.V | 20 | 82311046 | ||
| 76221304 | APV.45.50.15.3.V | 17 | 82311047 | ||
| 76221305 | APV.50.75.22.3.V | 18 | 82311048 |
| Тип | Артикул насоса | Наименование насоса | Поз. | Описание | Артикул |
|---|---|---|---|---|---|
| APV.V | 76221301 | APV.40.40.08.A1.V | 24 | Основание SS304 | 82311054 |
| 76221302 | APV.40.40.08.3.V | 23 | |||
| 76221303 | APV.40.40.11.A1.V | 24 | |||
| 76221304 | APV.45.50.15.3.V | 25 | |||
| 76221305 | APV.50.75.22.3.V | 26 | 82311055 |
Назначение
Насосы серии APV V с вихревым рабочим колесом предназначены для отвода бытовых и промышленных сточных вод. Способны откачивать воду, содержащую в себе ограниченное количество твердых включений размером до 50 мм (APV.50). Допускается монтаж насоса как в горизонтальном, так и в вертикальном положении. Насос может быть как с автоматическим (наличие поплавкового выключателя), так и с ручным управлением, а также устанавливаться стационарно или быть переносным. Возможно использование с автоматической трубной муфтой.
Области применения
Насосы серии APV V применимы для:
- дренажных систем;
- опорожнения котлованов, шахт, резервуаров;
- откачки воды из рек, прудов;
- откачки бытовых стоков;
- перекачки гликольсодержащих сред (для подбора просьба обязательно указать плотность, вязкость, температуру среды).
Конструкция
Одноступенчатый погружной насос с вихриевым рабочим колесом типа Vortex, вертикальным напорным патрубком и сетчатым фильтром в основании. Есть модели с рубашкой охлаждения.
Все детали, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей стали AISI 304 (1.4301).
Поставляется в комплекте с кабелем длиной 10 м со свободным концом.
Насос может быть оснащен однофазным (1х220–230 В) или трехфазным (3х380-400 В) асинхронным электродвигателем. Однофазные и трехфазные электродвигатели оснащены встроенным тепловыключателем в обмотке и не требуют дополнительной защиты.
Класс защиты IP68, класс изоляции B (допустимая температура нагрева до 130 °C).
Максимальное количество пусков в час – 30.
Двойное торцевое механическое уплотнение со стороны электродвигателя изготовлено из графита/карбид кремния;
со стороны насоса – карбид кремния/карбид кремния. Вал из нержавеющей стали вращается на шарикоподшипниках, не требующих обслуживания.

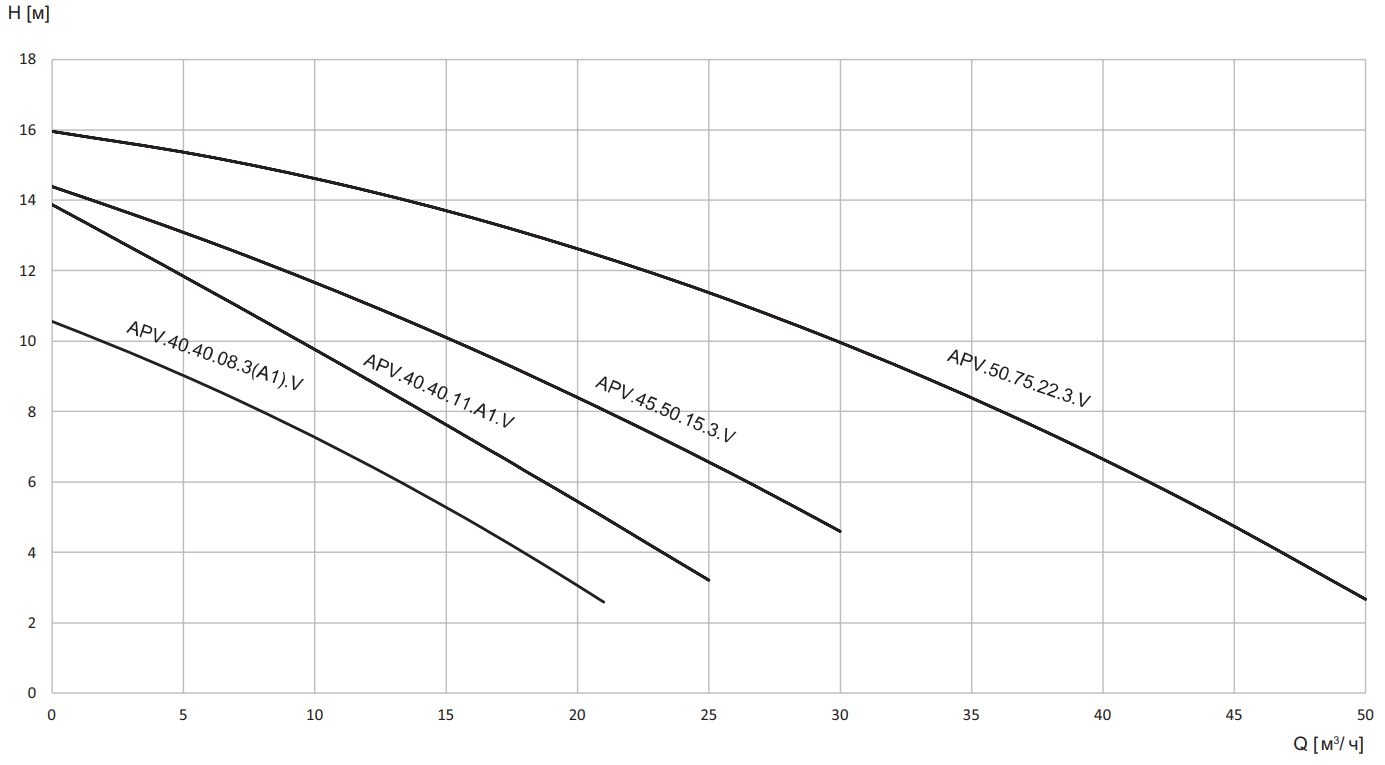

Технические данные
| Тип продукта |
Напряжение (50 Гц) |
Мощность Р1/ Р2, кВт |
Номинальный ток In, А |
Максимальный расход, м3/ч |
Максимальный напор, м |
Напорный патрубок |
Тип штекера | Поплавок |
Свободный проход, мм |
Масса нетто, кг |
Кабель, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| APV.40(B).40.08.A1.V | 1x220-230 В | 1,0/0,75 | 5,2 | 21 | 11 | Rp 1½” | Schuko | есть | 40 | 15 | 10 |
| APV.40(B).40.08.3.V | 3x380-400 В | 0,9/0,75 | 1,7 | 21 | 11 | Rp 1½” | − | − | 40 | 15 | 10 |
| APV.40(B).40.11.A1.V | 1x220-230 В | 1,2/1,1 | 7 | 25 | 14 | Rp 1½” | Schuko | есть | 40 | 16 | 10 |
| APV.45B.50.15.3.V | 3x380-400 В | 1,8/1,5 | 3,2 | 30 | 14,5 | Rp 2” | − | − | 45 | 19 | 10 |
| APV.50B.80.22.3.V | 3x380-400 В | 2,8/2,2 | 4,8 | 50 | 16 | Rp 3” | − | − | 50 | 21 | 10 |
