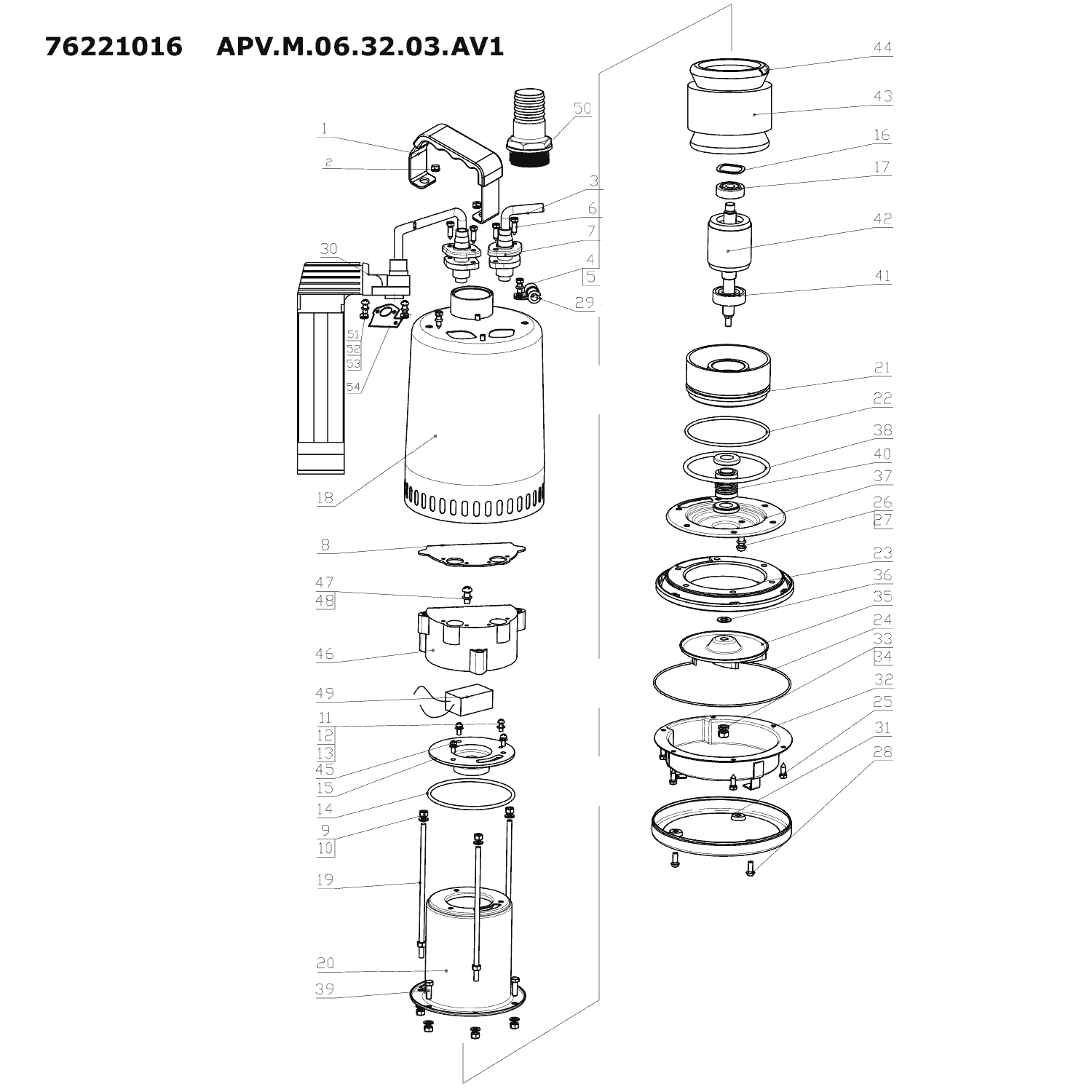

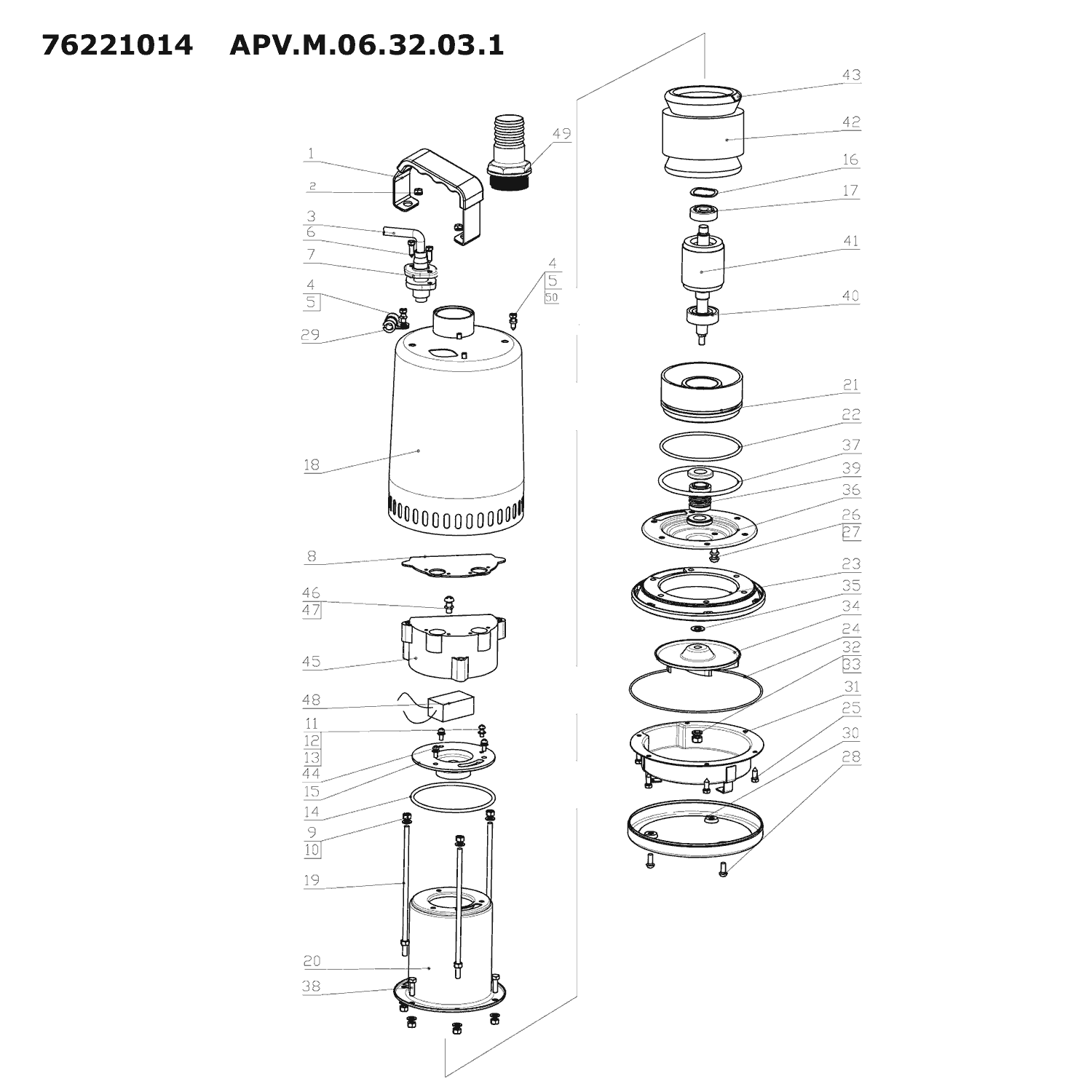

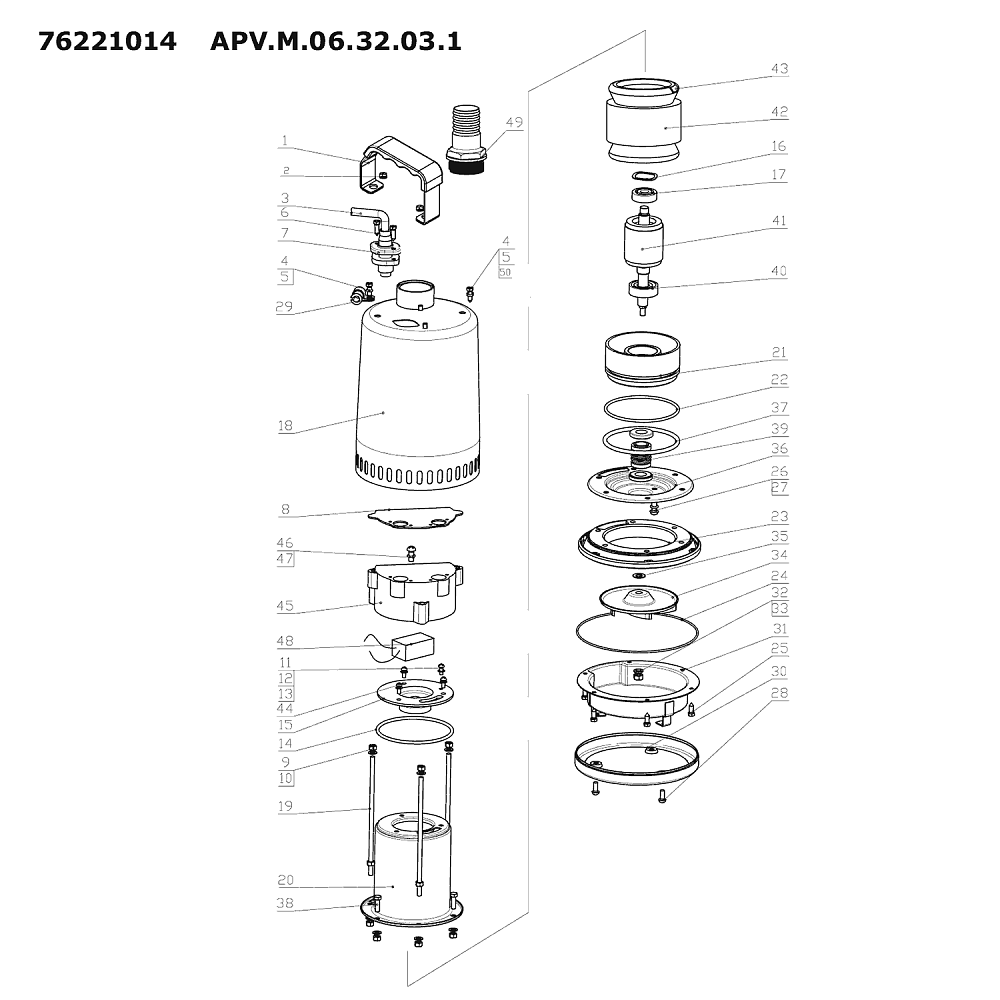

Для подбора запасных частей, используйте взрыв-схему своей модели насоса из галереи и приведенные таблицы.
Подшипники
| Тип | Артикул насоса | Наименование насоса | Поз. | Верхний подшипник | Поз. | Нижний подшипник | ||
|---|---|---|---|---|---|---|---|---|
| Тип | Артикул | Тип | Артикул | |||||
| APV.M.06 | 76221014 | APV.M.06.32.03.1 | 17 | 6200 DDU | 82811072 | 40 | 6202 DDU | 82811042 |
| 76221015 | APV.M.06.32.03.A1 | 17 | 41 | |||||
| 76221016 | APV.M.06.32.03.AV1 | 17 | 41 | |||||
Уплотнение вала
| Тип | Артикул насоса | Наименование насоса | Поз. | Описание | Артикул |
|---|---|---|---|---|---|
| APV.M.06 | 76221014 | APV.M.06.32.03.1 | 39 | Торцевое уплотнение | 82311037 |
| 76221015 | APV.M.06.32.03.A1 | 40 | |||
| 76221016 | APV.M.06.32.03.AV1 | 40 |
Кольцевые уплотнения
| Тип | Артикул насоса | Наименование насоса | Артикул, размеры уплотнений, количество | |||||
|---|---|---|---|---|---|---|---|---|
| 82311017 | 82311032 | 82311033 | 82311034 | 82311035 | 82311036 | |||
| 6х1,9 | 84х4,5 | 144х1,9 | 85х3,1 | 87х3,5 | 4х2 | |||
| APV.M.06 | 76221014 | APV.M.06.32.03.1 | 1 | 1 | 1 | 1 | 1 | 2 |
| 76221015 | APV.M.06.32.03.A1 | |||||||
| 76221016 | APV.M.06.32.03.AV1 | |||||||
Поплавковый выключатель
| Тип | Артикул насоса | Наименование насоса | Поплавковый выключатель | Подключение | Поз. | Наименование | Артикул |
|---|---|---|---|---|---|---|---|

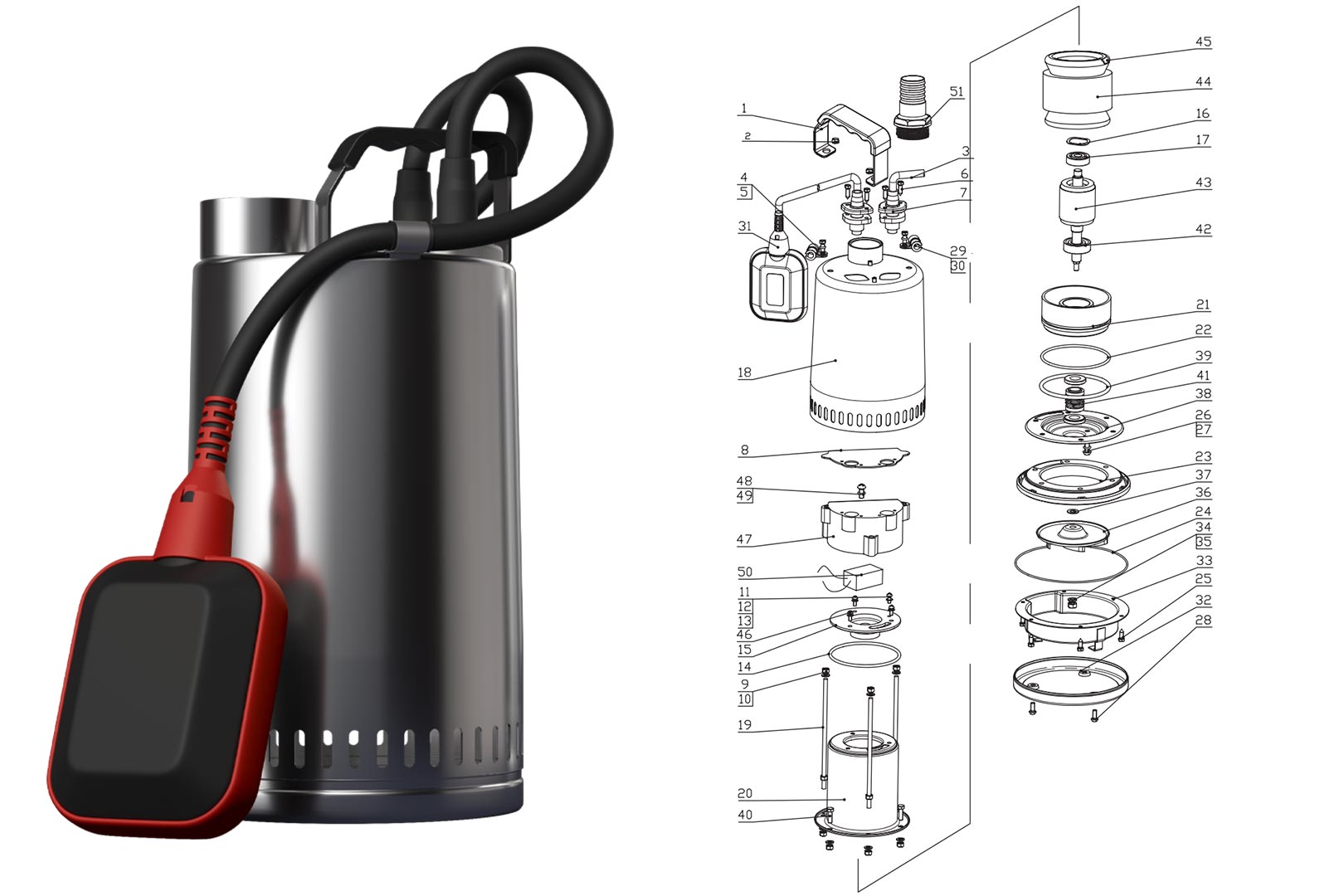

| APV.M.06 | 76221015 | APV.M.06.32.03.A1 | да | 1х220-230V | 30 | Поплавковый выключатель | 82311049 |

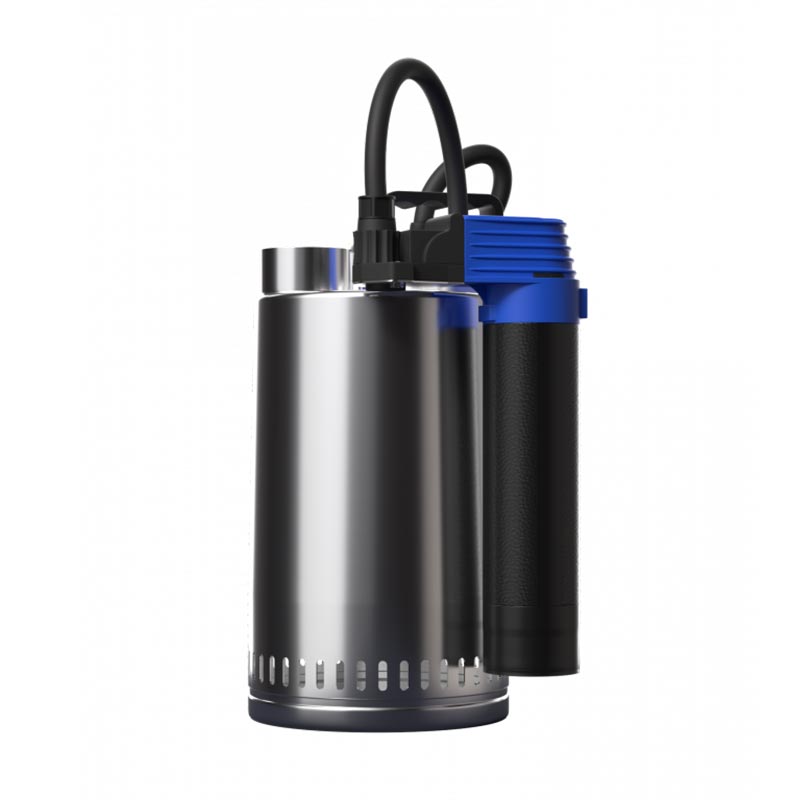

| 76221016 | APV.M.06.32.03.AV1 | Вертикальный, магнитный | 1х220-230V | 30 | Вертикальный поплавок | 82311050 |
Назначение
Дренажный насос APV.M с открытым рабочим колесом предназначен для перекачивания чистой и загрязненной воды без волокнистых включений с твердыми частицами до 6 мм.
Области применения
- Отведение воды из затапливаемых помещений.
- Откачивание воды из рек и прудов, обеспечение циркуляции и аэрации прудов.
- Строительство и промышленность.
- Небольшие очистные сооружения.
- Дренаж.
- Перекачка гликольсодержащих сред (для подбора просьба обязательно указать плотность, вязкость, температуру среды).
Конструкция
Одноступенчатый погружной насос с вертикальным напорным патрубком и сетчатым фильтром в основании. Все детали, соприкасающиеся с рабочей жидкостью, выполнены из нержавеющей стали AISI 304. Поставляется в комплекте с кабелем длиной 10 м. Также в комплекте идут два переходника.
Насос оснащен однофазным (1х220–230 В) асинхронным электродвигателем. Однофазные электродвигатели оснащены встроенным тепловыключателем в обмотке и не требуют дополнительной защиты.
Класс защиты IP 68, класс изоляции B (допустимая температура нагрева до 130 °C). Максимальное количество пусков в час – 30. Двойное торцевое механическое уплотнение со стороны электродвигателя изготовлены из графит/карбид кремния (Carbon/Sic); со стороны насоса – карбид кремния/карбид кремния (Sic/Sic). Вал из нержавеющей стали вращается на шарикоподшипниках, не требующих обслуживания.
Технические данные
- Перекачиваемая жидкость: грунтовые, дождевые и очищенные сточные воды, без длинноволокнистых включений.
- Температура перекачиваемой жидкости: 0...+40°C 0...+70°C (кратковременно – не более 3 мин)
- Материалы: нержавеющая сталь AISI 304.
- Тип монтажа: погружной свободный (переносной).
- Напорный патрубок: Rp 1¼”.
- Номинальная частота: 50 Гц.
- Степень защиты: IP68.
- Скорость вращения: 2850 об/мин.
- Класс изоляции: В.
- Длина кабеля: 10м.
| Артикул | Наименование | Мощность, кВт | Ном. ток In, A | Напряжение, В | Макс. размер примесей, мм | Поплавковый выключатель | Масса брутто, кг | |
|---|---|---|---|---|---|---|---|---|
| P1 | P2 | |||||||
| 76221014 | APV.M.06.32.03.1 | 0,25 | 0,55 | 2,5 | 1×220–230 | 6 | − | 6,6 |
| 76221015 | APV.M.06.32.03.A1 | 0,25 | 0,55 | 2,5 | 1×220–230 | 6 | x | 6,8 |
| 76221016 | APV.M.06.32.03.AV1 | 0,25 | 0,55 | 2,5 | 1×220–230 | 6 | v | 7,0 |
