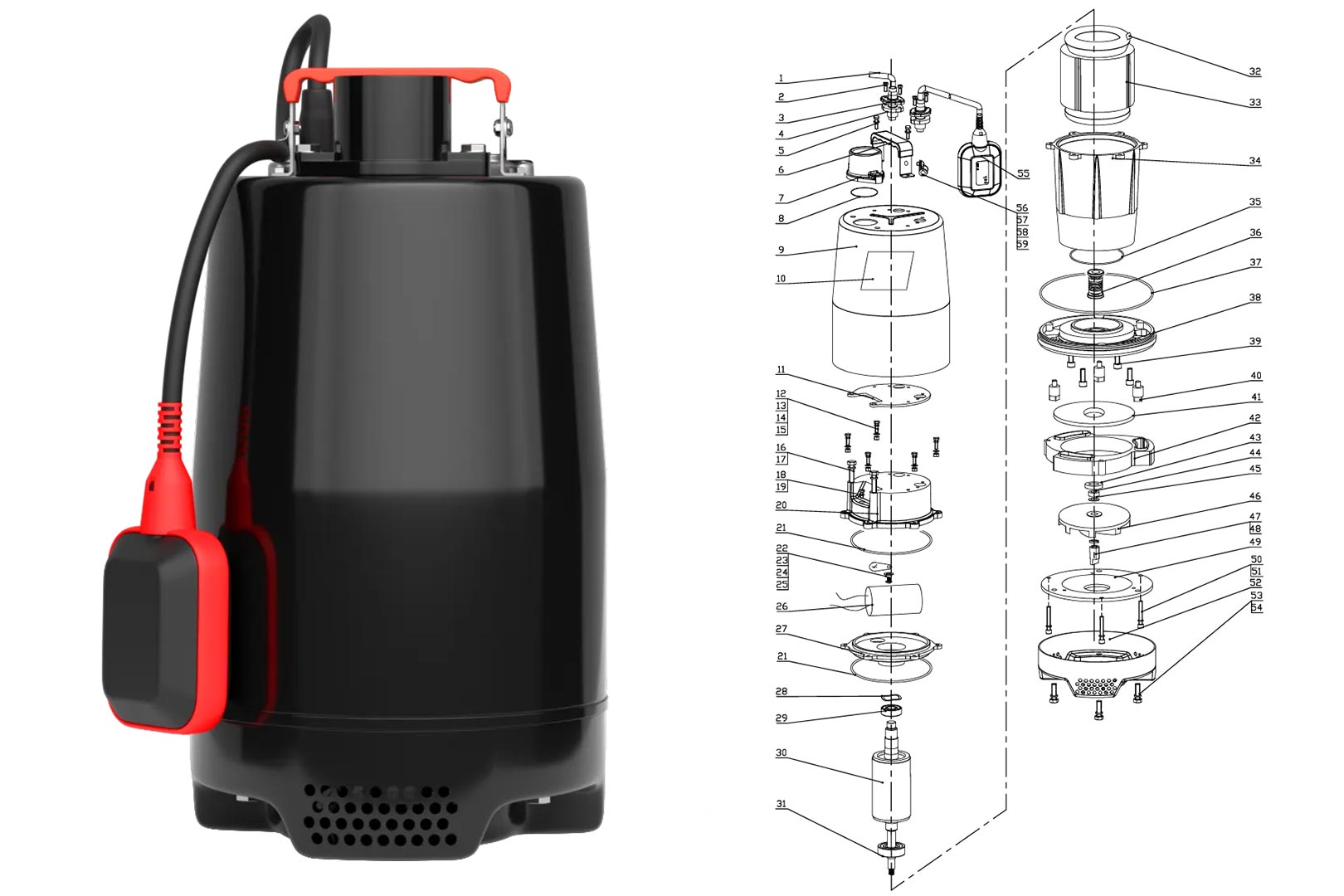

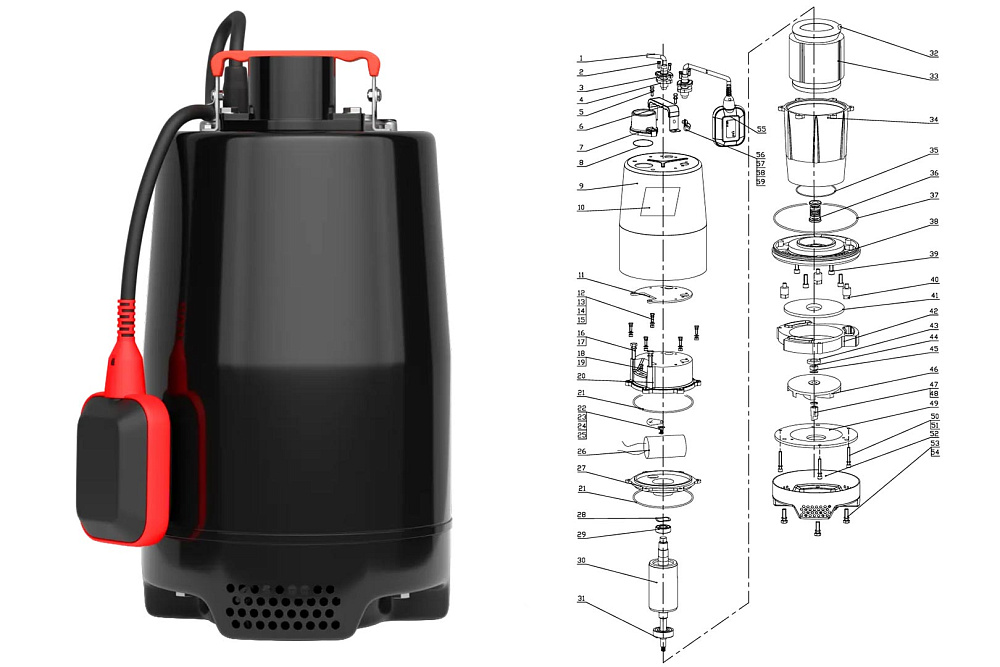

Для подбора запасных частей, используйте взрыв-схему из галереи и приведенные таблицы.
Подшипники
| Тип | Артикул насоса | Наименование насоса | Поз. | Верхний подшипник | Поз. | Нижний подшипник | ||
|---|---|---|---|---|---|---|---|---|
| Тип | Артикул | Тип | Артикул | |||||
| APV.MAX | 76221601 | APV.MAX.06.40.11.A1 | 6202 DDU | 82811042 | 6204 DDU | 82811044 | ||
Уплотнение вала
| Тип | Артикул насоса | Наименование насоса | Поз. | Наименование | Артикул | Кольцевое уплотнение. Артикул, размеры, количество шт. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 82311017 | 82311058 | 82311059 | 82311060 | 82311061 | ||||||
| 6х1,9 | 45x3,1 | 135x3,1 | 90x3,1 | 190x3,1 | ||||||
| APV.MAX | 76221601 | APV.MAX.06.40.11.A1 | 36 | Торцевое уплотнение | 82311011 | 1 | 1 | 2 | 1 | 1 |
Поплавковый выключатель
| Тип | Артикул насоса | Наименование насоса | Подключение | Поз. | Наименование | Артикул |
|---|---|---|---|---|---|---|
| APV.MAX | 76221601 | APV.MAX.06.40.11.A1 | 1х220-230V | 55 | Поплавковый выключатель | 82311064 |
Комплектующие гидравлической части
| Тип | Артикул насоса | Наименование насоса | Поз. | Наименование | Артикул |
|---|---|---|---|---|---|
| APV.MAX | 76221601 | APV.MAX.06.40.11.A1 | 46 | Рабочее колесо 08F + PTMG | 82311062 |
| 52 | Сетчатый фильтр 08F | 82311063 |
Назначение
Дренажный насос APV.MAX с открытым рабочим колесом из конструкционной стали и защитным покрытием из PTMG предназначен для тяжелых условий эксплуатации, для перекачивания загрязненной воды с песком или абразивными частицами.
Области применения
- Строительство и промышленность.
- Отведение воды из затапливаемых помещений.
- Откачивание воды из рек и прудов.
- Небольшие очистные сооружения.
- Дренаж.
Конструкция
Одноступенчатый погружной дренажный насос для тяжелых условий эксплуатации с вертикальным напорным патрубком и сетчатым фильтром в основании. Насос предназначен для отвода бытовых и промышленных сточных вод, в том числе с повышенным содержанием песка, абразива. Корпус насоса выполнен из конструкционной стали 08F, рабочее колесо выполнено из конструкционной стали 08F+PTMG. Поставляется в комплекте с кабелем длиной 10 м. Насос оснащен однофазным (1х220–230 В) асинхронным электродвигателем. Однофазные электродвигатели оснащены встроенным тепловыключателем в обмотке и не требуют дополнительной защиты.
Класс защиты IP 68, класс изоляции B (допустимая температура нагрева до 130 °C).
Максимальное количество пусков в час – 30.
Двойное торцевое механическое уплотнение со стороны электродвигателя изготовлены из графит/карбид кремния (Carbon/Sic); со стороны насоса – карбид кремния/карбид кремния (Sic/ Sic). Вал из нержавеющей стали вращается на шарикоподшипниках, не требующих обслуживания.
Технические данные
| Тип продукта |
Напряжение (50 Гц) |
Мощность Р1/ Р2, кВт |
Номинальный ток In, A |
Пусковой ток Iпуск, А |
Максимальный расход, м3/ч |
Максимальный напор, м |
Напорный патрубок |
Тип штекера | Поплавок |
Свободный проход, мм |
Масса нетто, кг |
Кабель, м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APV.MAX.06.40.11.A1 | 1х220-230В | 1,1/1,4 | 7,5 | 26,6 | 27 | 16 | Rp 1½″ | Schuko | - | 6 | 18 | 10 |
