Vandjord SG.50 7,5-11кВт, 2P

Вид оборудования

Канализационные насосы

Максимальный расход

28 м³/ч

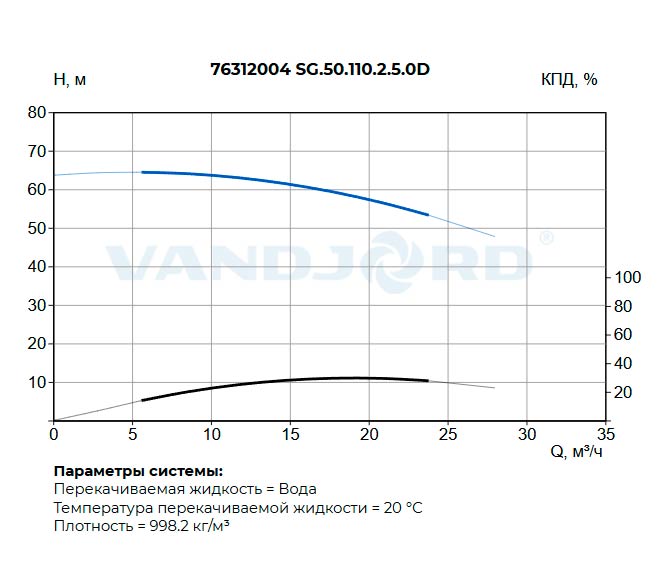

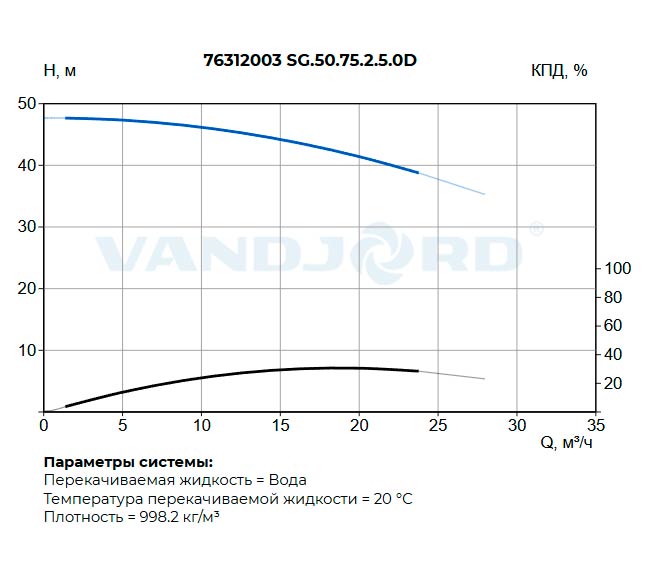

Максимальный напор

48 м, 64 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

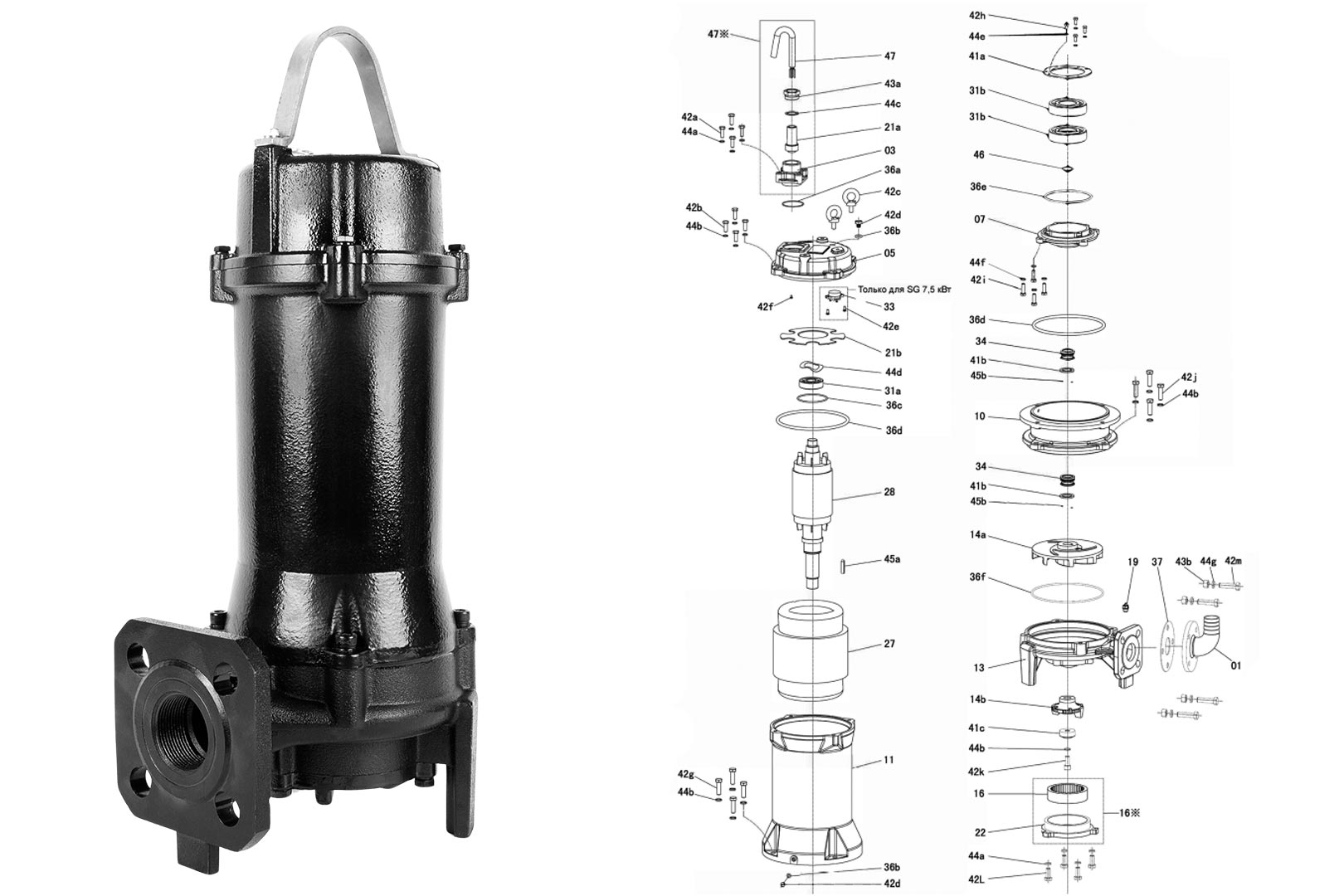

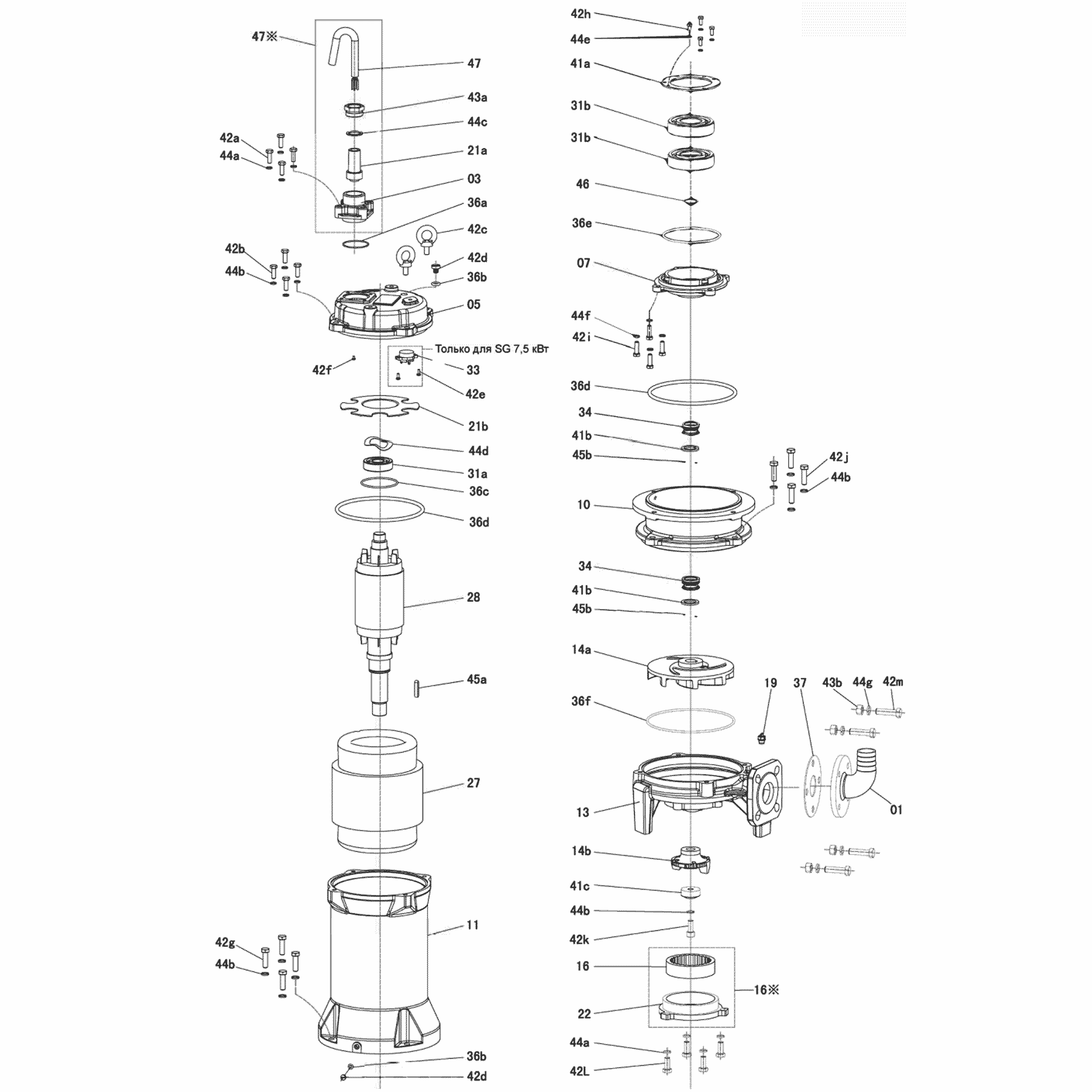

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	ЗИП¹	Артикул²	Наименование	Кол-во³	SG.50 7.5KW	SG.50 11KW
					76312003	76312004
01			Фланец	1	*	*
03			Кабельный ввод	1	*	*
05			Верхняя крышка	1	*
05			Верхняя крышка	1		*
07			Крышка нижнего подшипника	1	*	*
10			Корпус масляной камеры	1	*	*
11			Корпус статора	1	*	*
13		82251052	Корпус насоса	1	*	*
14a		82251050	Рабочее колесо	1	*
14a		82251051	Рабочее колесо	1		*
14b		82251033	Вращающаяся часть режущего механизма	1	*	*
16		82251034	Неподвижная часть режущего механизма	1	*	*
19			Спускной клапан	1	*	*
21a			Уплотнительная трубка кабеля	1	*	*
21b			Защитная крышка	1	*	*
22		82251040	Корпус режущего механизма	1	*	*
27			Статор	1	*
27			Статор	1		*
28			Ротор	1	*
28			Ротор	1		*
31a	*	82811004	Верхний подшипник	1	*
31a	*	82811006	Верхний подшипник	1		*
31b	*	82811005	Нижний подшипник	2	*	*
33			Устройство защиты двигателя	1	*
34	*	82231041	Торцевое уплотнение	2	*	*
36a	*	82231029	Кольцевое уплотнение	1	*	*
36b	*	82251003	Кольцевое уплотнение	2	*	*
36c	*	82251018	Кольцевое уплотнение	1	*	*
36d	*	82231030	Кольцевое уплотнение	2	*	*
36e	*	82231066	Кольцевое уплотнение	1	*	*
36f	*	82251030	Кольцевое уплотнение	1	*	*
37	*	82231082	Прокладка	1	*	*
41a			Фиксирующая пластина	1	*	*
41b			Опорная шайба	2	*	*
41c			Пресс шайба	1	*	*
42a			Болт	4	*	*
42b			Болт	4	*	*
42c			Винт	2	*	*
42d			Винт	2	*	*
42e			Винт	2	*	*
42f			Винт	1	*	*
42g			Болт	4	*	*
42h			Болт	4	*	*
42i			Болт	4	*	*
42J			Болт	4	*	*
42k			Винт	1	*	*
42L			Болт	4	*	*
42m			Болт	4	*	*
43a			Гайка фиксации кабеля	1	*	*
43b			Гайка	4	*	*
44a			Пружинная шайба	8	*	*
44b			Пружинная шайба	13	*	*
44c			Шайба	1	*	*
44d			Пружинная шайба	1	*	*
44e			Пружинная шайба	4	*	*
44f			Пружинная шайба	4	*	*
44g			Пружинная шайба	4	*	*
45a			Шпонка вала	1	*	*
45b			Шпонка	4	*	*
46			Стопорное кольцо	1	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые).
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Проверка технического состояния насоса

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.
Необходимо проверить следующее:

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
наличие следов износа рабочего колеса, корпуса насоса
Подшипники
Режущий механизм/детали режущего механизма

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере. Если заменено уплотнение вала, то также необходимо заменить и масло.
