Vandjord SG.40 1,5-2,2кВт, 2P

Вид оборудования

Канализационные насосы

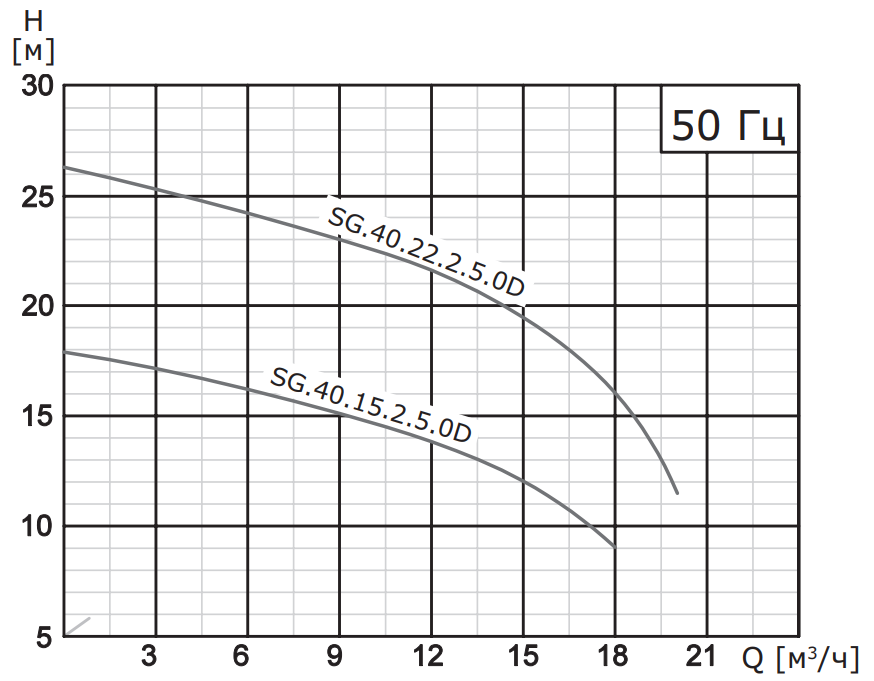

Максимальный расход

18 м³/ч

Максимальный напор

18 м, 26 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

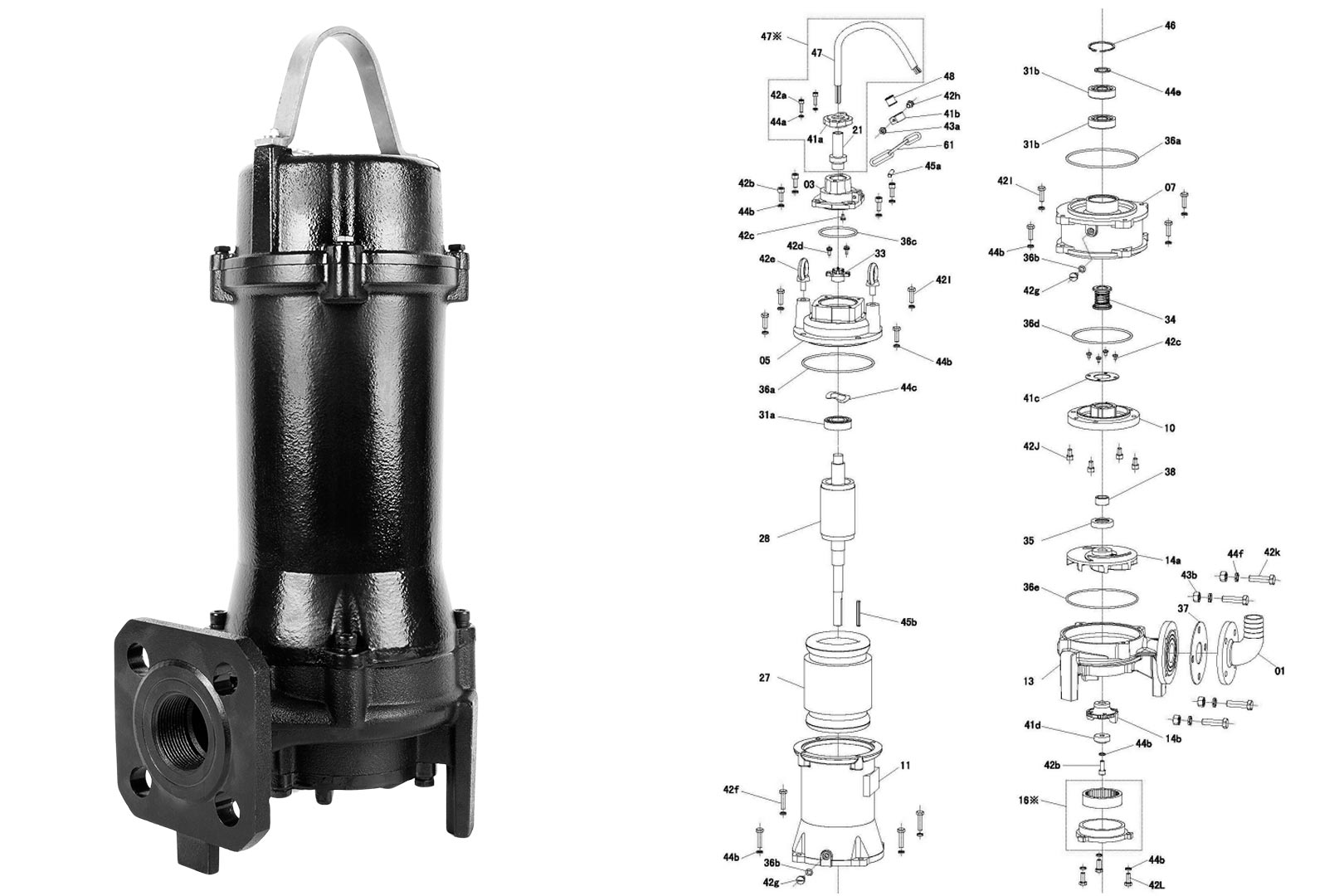

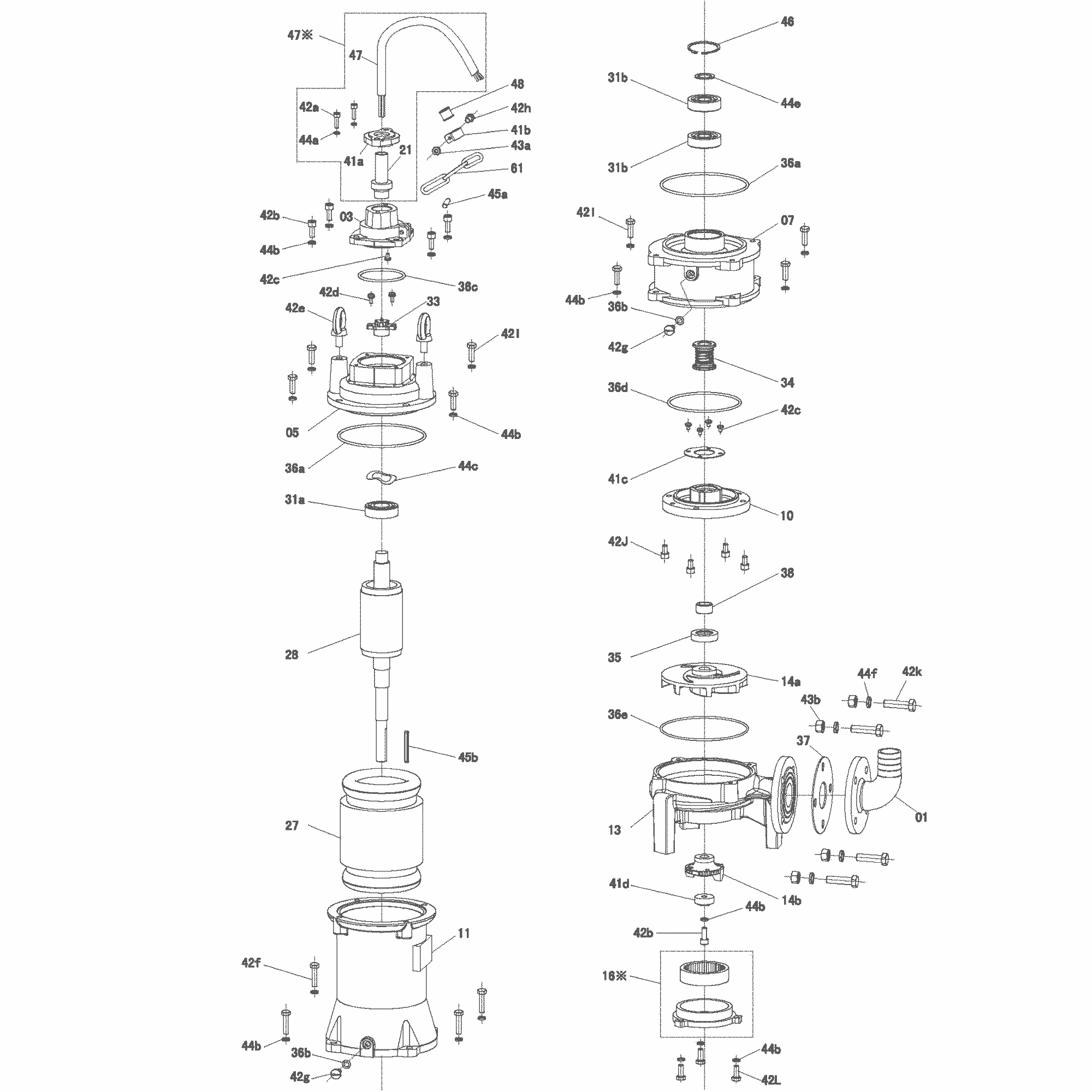

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	ЗИП¹	Артикул²	Наименование	Кол-во³	SG.40.15.2	SG.40.22.2
					76311007	76311008
1			Фланец	1	*	*
3			Кабельный ввод	1	*	*
5			Верхняя крышка	1	*	*
7			Корпус масляной камеры	1	*	*
10			Крышка масляной камеры	1	*	*
11			Корпус статора	1	*
11			Корпус статора	1		*
13		82251022	Копус насоса	1	*	*
14a		82251046	Рабочее колесо	1	*
14a		82251047	Рабочее колесо	1		*
14b		82251035	Вращающаяся часть режущего механизма	1	*	*
16		82251029	Неподвижная часть режущего механизма	1	*	*
21			Уплотнительная трубка кабеля	1	*	*
27			Статор	1	*
27			Статор	1		*
28			Ротор	1	*
28			Ротор	1		*
31a	*	82811033	Верхний подшипник	1	*	*
31b	*	82811002	Нижний подшипник	2	*	*
33			Устройство защиты двигателя	1	*	*
34	*	82241022	Торцевое уплотнение	1	*	*
35	*	82251025	Сальниковое уплотнение	1	*	*
36a	*	82251017	Кольцевое уплотнение	2	*	*
36b	*	82251003	Кольцевое уплотнение	2	*	*
36c	*	82251018	Кольцевое уплотнение	1	*	*
36d	*	82231007	Кольцевое уплотнение	1	*	*
36e	*	82251019	Кольцевое уплотнение	1	*	*
37	*	82251027	Прокладка	1	*	*
38			Втулка вала	1	*	*
41a			Фиксирующая пластина	1	*	*
41b			Зажим для кабеля	1	*	*
41c			Фиксирующая пластина	1	*	*
41d			Проставочная шайба	1	*	*
42a			Винт	2	*	*
42b			Винт	5	*	*
42c			Винт	5	*	*
42d			Винт	2	*	*
42e			Винт	2	*	*
42f			Болт	4	*	*
42g			Винт	2	*	*
42h			Болт	1	*	*
42I			Болт	8	*	*
42J			Винт	4	*	*
42k			Болт	4	*	*
42L			Болт	3	*	*
43a			Гайка	1	*	*
43b			Гайка	4	*	*
44a			Пружинная шайба	2	*	*
44b			Пружинная шайба	20	*	*
44c			Пружинная шайба	1	*	*
44d			Шайба подшипника	1	*	*
44e			Шайба подшипника	1	*	*
44f			Пружинная шайба	4	*	*
45a			Штифт	1	*	*
45b			Шпонка вала	1	*	*
46			Стопорное кольцо	1	*	*
48			Втулка	1	*	*
61			Цепь	1	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые).
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Проверка технического состояния насоса

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.
Необходимо проверить следующее:

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
наличие следов износа рабочего колеса, корпуса насоса
Подшипники
Режущий механизм/детали режущего механизма

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере. Если заменено уплотнение вала, то также необходимо заменить и масло.
