Vandjord SG.40 0,75-1,1кВт, 3-фазные

Вид оборудования

Канализационные насосы

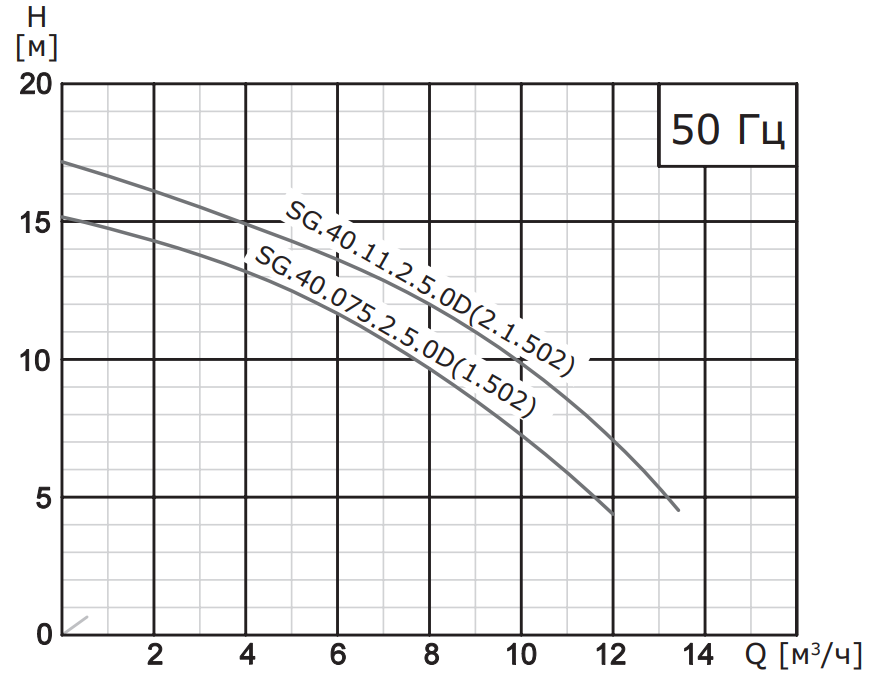

Максимальный расход

12 м³/ч, 13 м³/ч

Максимальный напор

15 м, 17 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

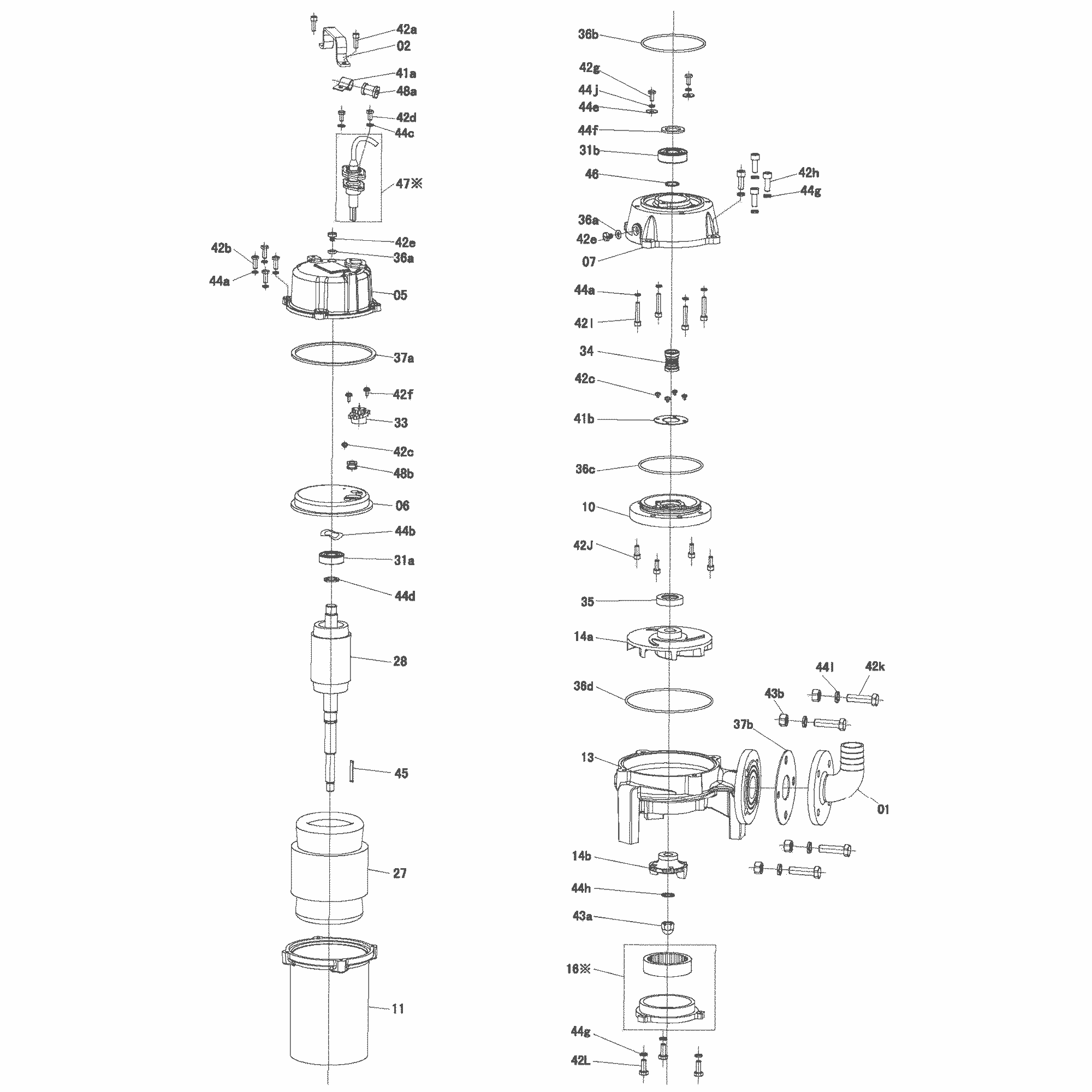

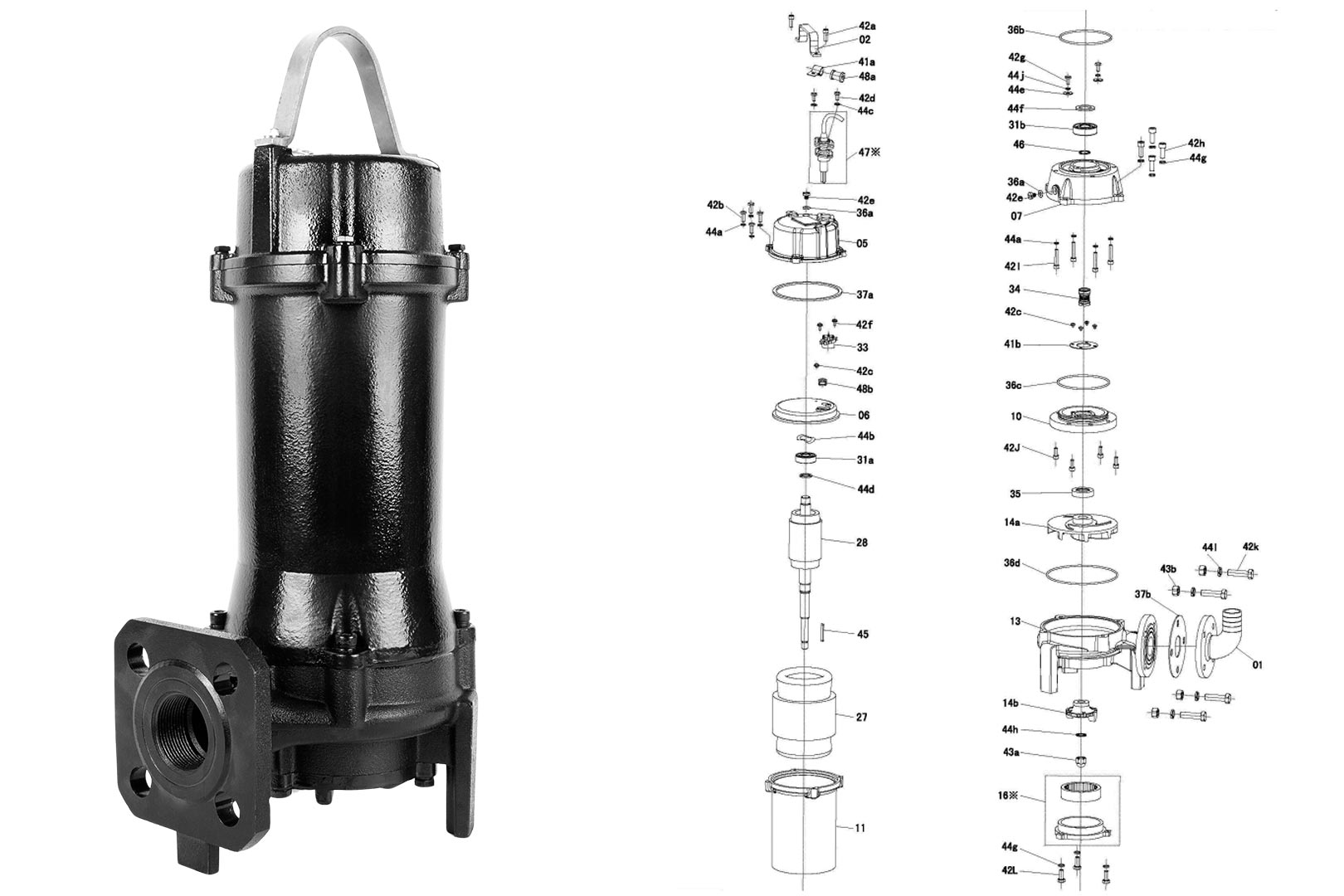

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	ЗИП¹	Артикул²	Наименование	Кол-во³	SG.40.075	SG.40.11
					76311001	76311004
1			Фланец	1	*	*
2			Рукоятка	1	*	*
5			Верхняя крышка	1	*	*
6			Крышка верхнего подшипника	1	*	*
7			Корпус масляной камеры	1	*	*
10			Крышка масляной камеры	1	*	*
11			Корпус статора	1	*
11			Корпус статора	1		*
13		82251045	Корпус насоса	1	*	*
14a		82251038	Рабочее колесо	1	*
14a		82251044	Рабочее колесо	1		*
14b		82251028	Вращающаяся часть режущего механизма	1	*	*
16※		82251029	Неподвижная часть режущего механизма	1	*	*
27			Статор	1	*
27			Статор	1		*
28			Ротор	1	*
28			Ротор	1		*
31a	*	82811049	Верхний подшипник	1	*	*
31b	*	82811033	Нижний подшипник	1	*	*
34	*	82251020	Торцевое уплотнение	1	*	*
35	*	82251024	Сальниковое уплотнение	1	*	*
36a	*	82251003	Кольцевое уплотнение	2	*	*
36b	*	82231063	Кольцевое уплотнение	1	*	*
36c	*	82231050	Кольцевое уплотнение	1	*	*
36d	*	82251017	Кольцевое уплотнение	1	*	*
37a	*	82251026	Прокладка	1	*	*
37b	*	82251027	Прокладка	1	*	*
41a			Зажим для кабеля	1	*	*
41b			Фиксирующая пластина	1	*	*
42a			Винт	2	*	*
42b			Болт	4	*	*
42c			Винт	5	*	*
42d			Болт	2	*	*
42e			Винт	2	*	*
42g			Болт	2	*	*
42h			Винт	2	*	*
42I			Винт	4	*	*
42J			Винт	4	*	*
42k			Болт	4	*	*
42L			Болт	3	*	*
43a			Гайка	1	*	*
43b			Гайка	4	*	*
44a			Пружинная шайба	8	*	*
44b			Пружинная шайба	1	*	*
44c			Шайба	2	*	*
44d			Шайба подшипника	1	*	*
44e			Винт	2	*	*
44f			Шайба подшипника	1	*	*
44g			Пружинная шайба	7	*	*
44h			Шайба	1	*	*
44i			Пружинная шайба	4	*	*
44j			Пружинная шайба	2	*	*
45			Шпонка вала	1	*	*
46			Стопорное кольцо	1	*	*
48a			Втулка	1	*	*
48b			Втулка	1	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые).
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Проверка технического состояния насоса

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.
Необходимо проверить следующее:

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
наличие следов износа рабочего колеса, корпуса насоса
Подшипники
Режущий механизм/детали режущего механизма

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере. Если заменено уплотнение вала, то также необходимо заменить и масло.
