    Vandjord VSL 7,5-11кВт, 2P

    • Канализационный насос Vandjord VSL 7,5-11кВт, 2P
    Вид оборудования
    Канализационные насосы
    Максимальный расход
    200 м³/ч
    Максимальный напор
    47 м
    Заказать подбор
    Не смогли подобрать запасные части?
    Заполните форму и мы обязательно Вам поможем.

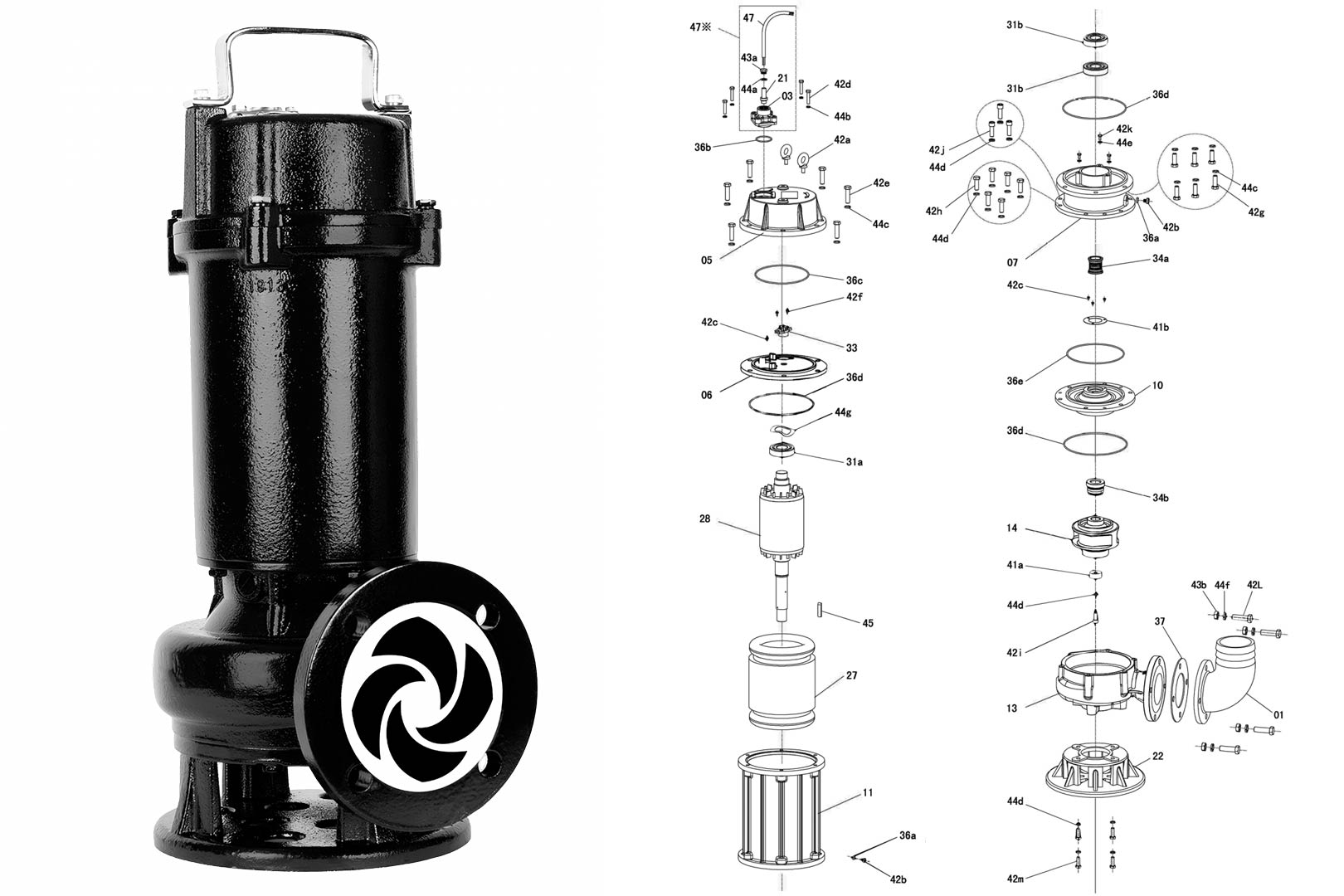

    Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

    № Для ЗИП1 Артикул2 Наименование Кол-во3 VSL.50.75.2 VSL.80.75.2 VSL.100.75.2 VSL.150.75.2 VSL.80.110.2 VSL.100.110.2 VSL.150.110.2
                76323006 76324005 76325001 76323007 76324006 76325002
    1     Фланец для шланга 1
    3     Кабельный ввод 1 * * * * * * *
    5     Верхняя крышка 1 * * * * * * *
    6     Крышка верхнего подшипника 1 * * * * * * *
    7     Корпус масляной камеры 1 * * * * * * *
    10     Крышка масляной камеры 1 * * * * * * *
    11     Корпус статора 1 * * * *
    13     Корпус насоса 1
    14   82231108 Рабочее колесо 1 *
    14   82231109 Рабочее колесо 1   *
    14   82231110 Рабочее колесо 1     *
    14   82231111 Рабочее колесо 1       *
    14   82231112 Рабочее колесо 1         * *
    14   82231113 Рабочее колесо 1             *
    21     Уплотнение кабеля 1
    22     Основание насоса 1 * * * * * * *
    27     Статор 1
    28     Ротор 1
    31a * 82811024 Подшипник NSK6307 ZZ C3 1 * * * * * * *
    31b * 82811005 Подшипник NSK6308 ZZ C3 2 * * * * * * *
    33     Термоконтакт 1 * * * * / / /
    34a * 82231026 Торцевое уплотнение 1 * * * * * * *
    34b * 82231027 Торцевое уплотнение 1 * * * * * * *
    36a * 82251003 Кольцевое уплотнение 2 * * * * * * *
    36b * 82231029 Кольцевое уплотнение 1 * * * * * * *
    36c * 82231030 Кольцевое уплотнение 1 * * * * * * *
    36d * 82231031 Кольцевое уплотнение 3 * * * * * * *
    36e * 82231032 Кольцевое уплотнение 1 * * * * * * *
    37 * 82231082 Прокладка 1 *
    37 * 82231080 Прокладка 1   *     *
    37 * 82231008 Прокладка 1     *     *
    37 * 82231088 Прокладка 1       *     *
    41a     Прижимная шайба 1
    41b     Прижимная пластина 1 * * * * * * *
    42a     Винт 2 * * * * * * *
    42b     Винт 2 * * * * * * *
    42c     Винт 4 * * * * * * *
    42d     Болт 4 * * * * * * *
    42e     Болт 6 * * * * * * *
    42f     Винт 2 * * * * * * *
    42g     Болт 6 * * * * * * *
    42h     Болт 6 * * * * * * *
    42I     Винт 1 * * * * * * *
    42J     Винт 3 * * * * * * *
    42K     Болт 3 * * * * * * *
    42L     Болт 4 * * * * * * *
    42m     Винт 4 * * * * * * *
    43a     Гайка 1
    43b     Гайка 4 * * * * * * *
    44a     Шайба 1
    44b     Пружинная шайба 4 * * * * * * *
    44c     Пружинная шайба 12 * * * * * * *
    44d     Пружинная шайба 14 * * * * * * *
    44e     Шайба 3 * * * * * * *
    44f     Пружинная шайба 4 * * * * * * *
    44g     Волновая шайба 1 * * * * * * *
    45     Шпонка вала 1 * * * * * * *
    47     Моторный кабель 1 м. 1
    47※     Кабель в сборе 1 * * * *
    47※     Кабель в сборе 1         * * *

    1 Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
    2 Отсутствующие артикулы предоставляются по запросу.
    3 Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

    Технические особенности
    • Все подшипники смазаны на весь срок эксплуатации
    • Полностью герметичный двигатель
    • Катафорезная обработка всех чугунных деталей
    • Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
    • Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель
    Датчики

    Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

    • блокировка рабочего колеса;
    • фазовый дисбаланс;
    • длительная работа насоса всухую;
    • пониженное напряжение;
    • потеря фазы в трехфазных двигателях.
    Шкафы управления

    Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

    Техническое обслуживание

    Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

    Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

    При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

    Необходимо проверить следующее
    • Потребляемая мощность
    • Сопротивление изоляции обмотки
    • Уровень и состояние масла
    • Кабельный ввод
    • Детали насоса
    • Подшипники
    З
