Vandjord VSL 0,75-1,5кВт, A, 2P, 1-фазные

Вид оборудования

Канализационные насосы

Максимальный расход

48 м³/ч

Максимальный напор

21 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

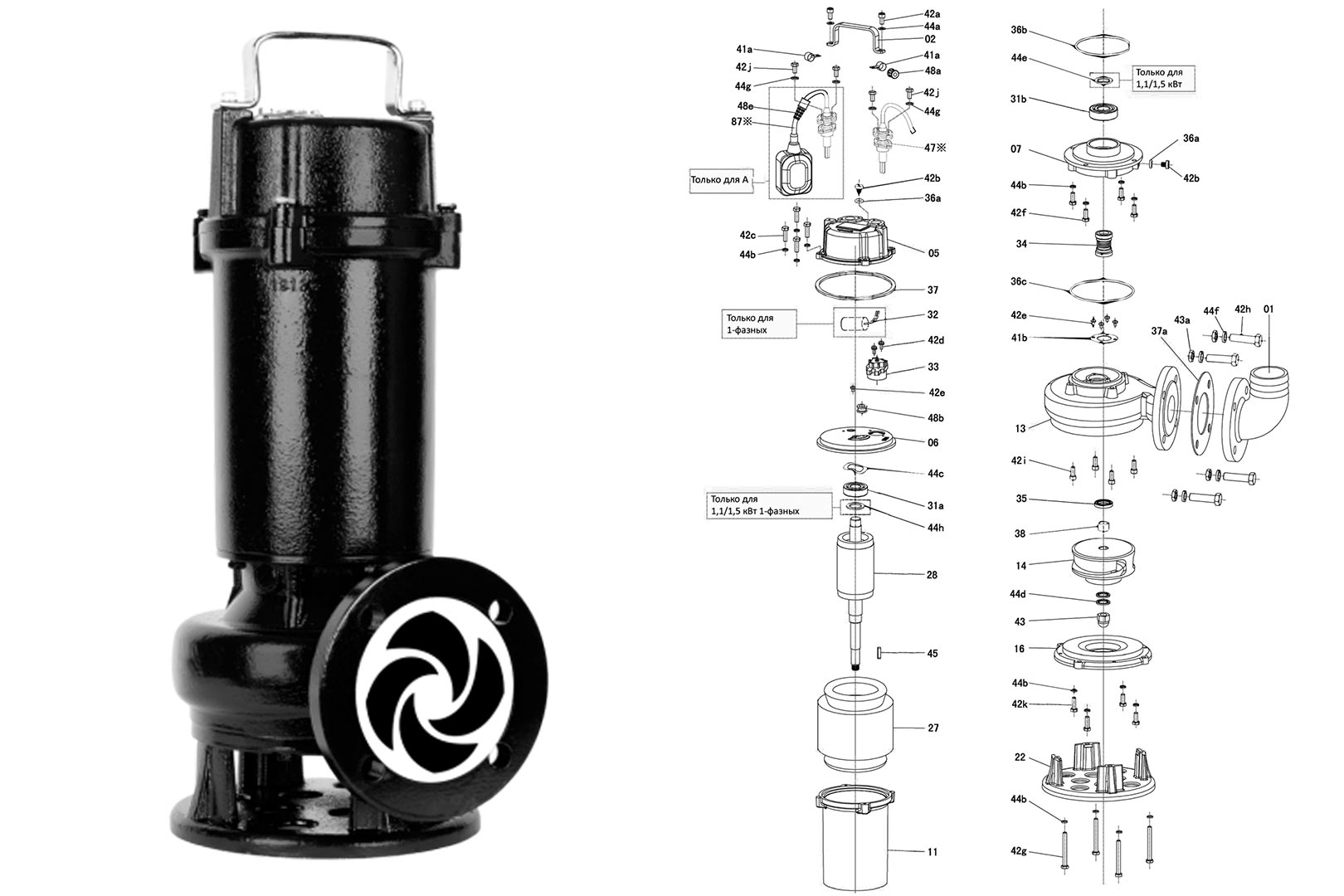

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	Для ЗИП¹	Артикул²	Наименование	Кол-во³	VSL.50.075(A) 1x220	VSL.50.11(A) 1x220	VSL.65.11(A) 1x220	VSL.50.15(A) 1x220	VSL.65.15(A) 1x220
					76321002 76321710	76321004 76322002 76321711 76321712	76322701 76322004	76321006 76322006 76321705 76321713	76322702 76322008
1			Фланец для шланга	1
2			Рукоятка	1	*	*	*	*	*
5			Верхняя крышка мотора	1
6			Крышка верхнего подшипника	1
7			Крышка нижнего подшипника	1
11			Корпус статора	1
13			Корпус насоса	1	*
13			Корпус насоса	1		*	*	*	*
14		82231101	Рабочее колесо	1	*
14		82231102	Рабочее колесо	1		*	*	*	*
16			Крышка всасывающей части	1
22			Основание насоса	1	*	*	*	*	*
27			Статор	1
28			Ротор	1
31a	*	82811036	Верхний подшипник NSK6202 ZZ C3	1	*
31b	*	82811049	Нижний подшипник NSK6203 ZZ C3	1	*
31a	*	82811049	Верхний подшипник NSK6203 ZZ C3	1		*	*	*	*
31b	*	82811033	Нижний подшипник NSK6204 ZZ C3	1		*	*	*	*
32		82231116	Конденсатор	1	*
32		82231117	Конденсатор	1		*	*
32		82231118	Конденсатор	1				*	*
33			Термоконтакт	1	*	*	*	*	*
33			Термоконтакт	1
34	*	82231042	Торцевое уплотнение	1	*
34	*	82231075	Торцевое уплотнение	1		*	*	*	*
35	*	82231076	Сальник	1	*
35	*	82231077	Сальник	1		*	*	*	*
36a	*	82251003	Кольцевое уплотнение	2	*	*	*	*	*
36b	*	82231050	Кольцевое уплотнение	1	*
36b	*	82231063	Кольцевое уплотнение	1		*	*	*	*
36c	*	82231079	Кольцевое уплотнение	1	*
36c	*	82231050	Кольцевое уплотнение	1		*	*	*	*
37	*	82231083	Прокладка	1	*
37	*	82251026	Прокладка	1		*	*	*	*
37a	*	82231082	Прокладка	1	*	*	*	*	*
38			Втулка вала	1	*
38			Втулка вала	1		*	*	*	*
41a			Кабельный хомут	2
41b			Прижимная пластина	1
42a			Болт	2
42b			Винт	2
42c			Болт	4
42d			Винт	2
42e			Винт	5
42f			Болт	4
42g			Винт	4
42h			Винт	4
42i			Винт	4
42j			Болт	2, 4
42k			Болт	4
43			Гайка рабочего колеса	1
43a			Гайка	4
44a			Шайба	2
44b			Пружинная шайба	16
44c			Волновая шайба	1
44d			Профильная шайба	1
44e			Пружинная шайба	1
44f			Пружинная шайба	4
44g			Шайба	2, 4
44h			Опорная шайба	1	/
45			Шпонка вала	1
47※			Кабель в сборе	1
48a			Втулка	1
48b			Втулка	1
87※		82231166	Поплавковый выключатель	1	*	*	*
87※		82231167	Поплавковый выключатель	1				*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
