Vandjord VSL 4кВт, 2P

Вид оборудования

Канализационные насосы

Максимальный расход

92 м³/ч

Максимальный напор

33 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

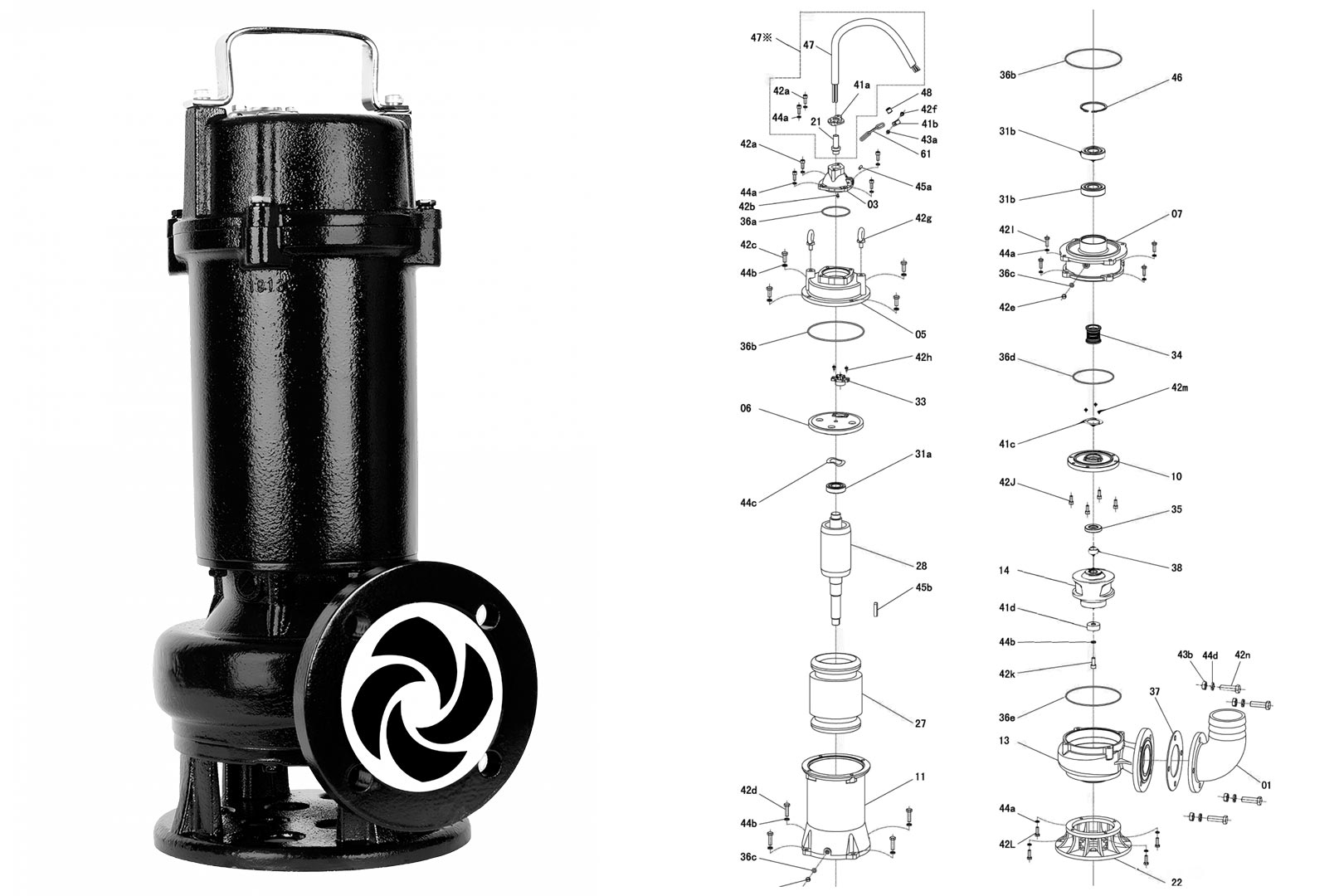

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	Для ЗИП¹	Артикул²	Наименование	Кол-во³	VSL.50.40.2	VSL.65.40.2	VSL.80.40.2	VSL.100.40.2
					76321009	76322011	76323003	76324003
1			Фланец для шланга	1
3			Кабельный ввод	1	*	*	*	*
5			Верхняя крышка мотора	1	*	*	*	*
6			Крышка верхнего подшипника	1	*	*	*	*
7			Корпус масляной камеры	1	*	*	*	*
10			Крышка масляной камеры	1	*	*	*	*
11			Корпус статора	1	*	*	*	*
13		82231095	Корпус насоса	1	*
13		82231096	Корпус насоса	1		*
13		82231097	Корпус насоса	1			*
13		82231098	Корпус насоса	1				*
14		82231094	Рабочее колесо	1	*	*
14		82231093	Рабочее колесо	1			*	*
21			Уплотнение кабеля	1	*	*	*	*
22			Основание насоса	1	*	*	*	*
27			Статор	1	*	*	*	*
28			Ротор	1	*	*	*	*
31a	*	82811004	Подшипник	1	*	*	*	*
31b	*	82811006	Подшипник	2	*	*	*	*
33			Термоконтакт	1	*	*	*	*
34	*	82251001	Торцевое уплотнение	1	*	*	*	*
35	*	82231089	Сальник	1	*	*	*	*
36a	*	82251004	Кольцевое уплотнение	1	*	*	*	*
36b	*	82251002	Кольцевое уплотнение	2	*	*	*	*
36c	*	82251003	Кольцевое уплотнение	2	*	*	*	*
36d	*	82231007	Кольцевое уплотнение	1	*	*	*	*
36e	*	82251006	Кольцевое уплотнение	1	*	*	*	*
37	*	82231082	Прокладка	1	*
37	*	82241021	Прокладка	1		*
37	*	82231080	Прокладка	1			*
37	*	82231008	Прокладка	1				*
38			Втулка вала	1	*	*	*	*
41a			Прижимная пластина кабеля	1	*	*	*	*
41b			Кабельный хомут	1	*	*	*	*
41c			Прижимная пластина	1	*	*	*	*
41d			Прижимная шайба	1	*	*	*	*
42a			Винт	6	*	*	*	*
42b			Винт	1	*	*	*	*
42c			Болт	4	*	*	*	*
42d			Болт	4	*	*	*	*
42e			Винт	2	*	*	*	*
42f			Болт	1	*	*	*	*
42g			Винт	2	*	*	*	*
42h			Винт	2	*	*	*	*
42I			Болт	4	*	*	*	*
42J			Винт	4	*	*	*	*
42k			Винт	1	*	*	*	*
42L			Болт	4
42n			Винт	3	*	*	*	*
43a			Гайка	1	*	*	*	*
43b			Гайка	4	*	*	*	*
44a			Пружинная шайба	14	*	*	*	*
44b			Пружинная шайба	9	*	*	*	*
44c			Волновая шайба	1	*	*	*	*
44d			Пружинная шайба	4
45a			Штифт	1	*	*	*	*
45b			Шпонка вала	1	*	*	*	*
46			Стопорное кольцо	1	*	*	*	*
47			Моторный кабель 1 м.	1	*	*	*	*
47※			Кабель в сборе	1	*	*	*	*
48			Резиновая втулка	1	*	*	*	*
61			Цепь	1	*	*	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
