Vandjord VSL 5,5-7,5кВт, 4P

Вид оборудования

Канализационные насосы

Максимальный расход

400 м³/ч

Максимальный напор

24 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

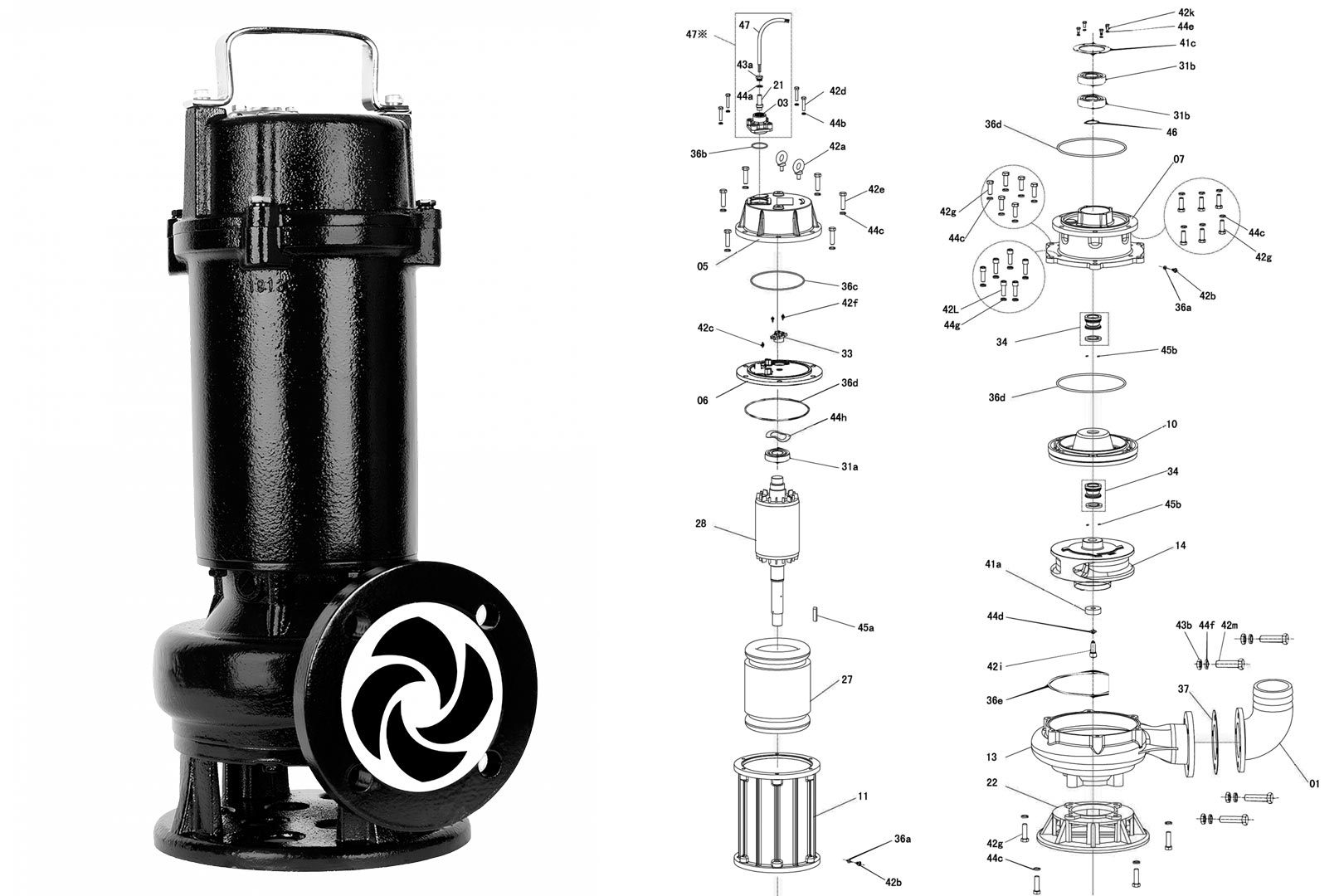

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	Для ЗИП¹	Артикул²	Наименование	Кол-во³	VSL.100.55.4	VSL.150.55.4	VSL.100.75.4	VSL.150.75.4	VSL.200.75.4
					76324009 76324710	76325003	76324010	76325004	76326001
1			Фланец для шланга	1
3			Кабельный ввод	1	*	*	*	*	*
5			Верхняя крышка	1	*	*	*	*	*
6			Крышка верхнего подшипника	1	*	*	*	*	*
7			Корпус масляной камеры	1	*	*	*	*	*
10			Крышка масляной камеры	1	*	*	*	*	*
11			Корпус статора	1
13			Корпус насоса	1
14			Рабочее колесо	1
21			Уплотнение кабеля	1	*	*	*	*	*
22			Основание насоса	1	*	*	*	*	*
27			Статор	1	*	*
27			Статор	1			*	*	*
28			Ротор	1	*	*
28			Ротор	1			*	*	*
31a	*	82811024	Верхний подшипник NSK6307 ZZ C3	1	*	*	*	*	*
31b	*	82811005	Нижний подшипник NSK6308 ZZ C3	2	*	*	*	*	*
33			Термоконтакт	1	*	*
33			Термоконтакт	1			*	*	*
34	*	82231041	Торцевое уплотнение	2	*	*	*	*	*
36a	*	82251003	Сальник	2	*	*	*	*	*
36b	*	82231029	Кольцевое уплотнение	1	*	*	*	*	*
36c	*	82231030	Кольцевое уплотнение	1	*	*	*	*	*
36d	*	82231031	Кольцевое уплотнение	2	*	*	*	*	*
36e	*	82231114	Кольцевое уплотнение	1	*	*	*	*	*
37	*	82231008	Прокладка	1	*		*
37	*	82231088	Прокладка	1		*		*
37	*	82231021	Прокладка	1					*
41a			Прижимная шайба	1	*	*	*	*	*
41c			Фиксирующая пластина	1	*	*	*	*	*
42a			Рым-болт	2	*	*	*	*	*
42b			Винт	2	*	*	*	*	*
42c			Винт	1	*	*	*	*	*
42d			Болт	4	*	*	*	*	*
42e			Болт	6	*	*	*	*	*
42f			Винт	2	*	*	*	*	*
42g			Болт	16	*	*	*	*	*
42I			Винт	1	*	*	*	*	*
42k			Болт	4	*	*	*	*	*
42L			Винт	6	*	*	*	*	*
42m			Болт	4 или 8	*	*	*	*	*
43a			Гайка кабеля	1	*	*	*	*	*
43b			Гайка	4 или 8	*	*	*	*	*
44a			Шайба	1	*	*	*	*	*
44b			Пружинная шайба	4	*	*	*	*	*
44c			Пружинная шайба	22	*	*	*	*	*
44d			Пружинная шайба	1	*	*	*	*	*
44e			Пружинная шайба	4	*	*	*	*	*
44f			Пружинная шайба	4 или 8	*	*	*	*	*
44g			Пружинная шайба	6	*	*	*	*	*
44h			Волновая шайба	1	*	*	*	*	*
45a			Шпонка вала	1	*	*	*	*	*
45b			Штифт	4	*	*	*	*	*
46			Стопорное кольцо	1	*	*	*	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
