Vandjord VSL 30-45кВт, 4P

Вид оборудования

Канализационные насосы

Максимальный расход

1080 м³/ч

Максимальный напор

57 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

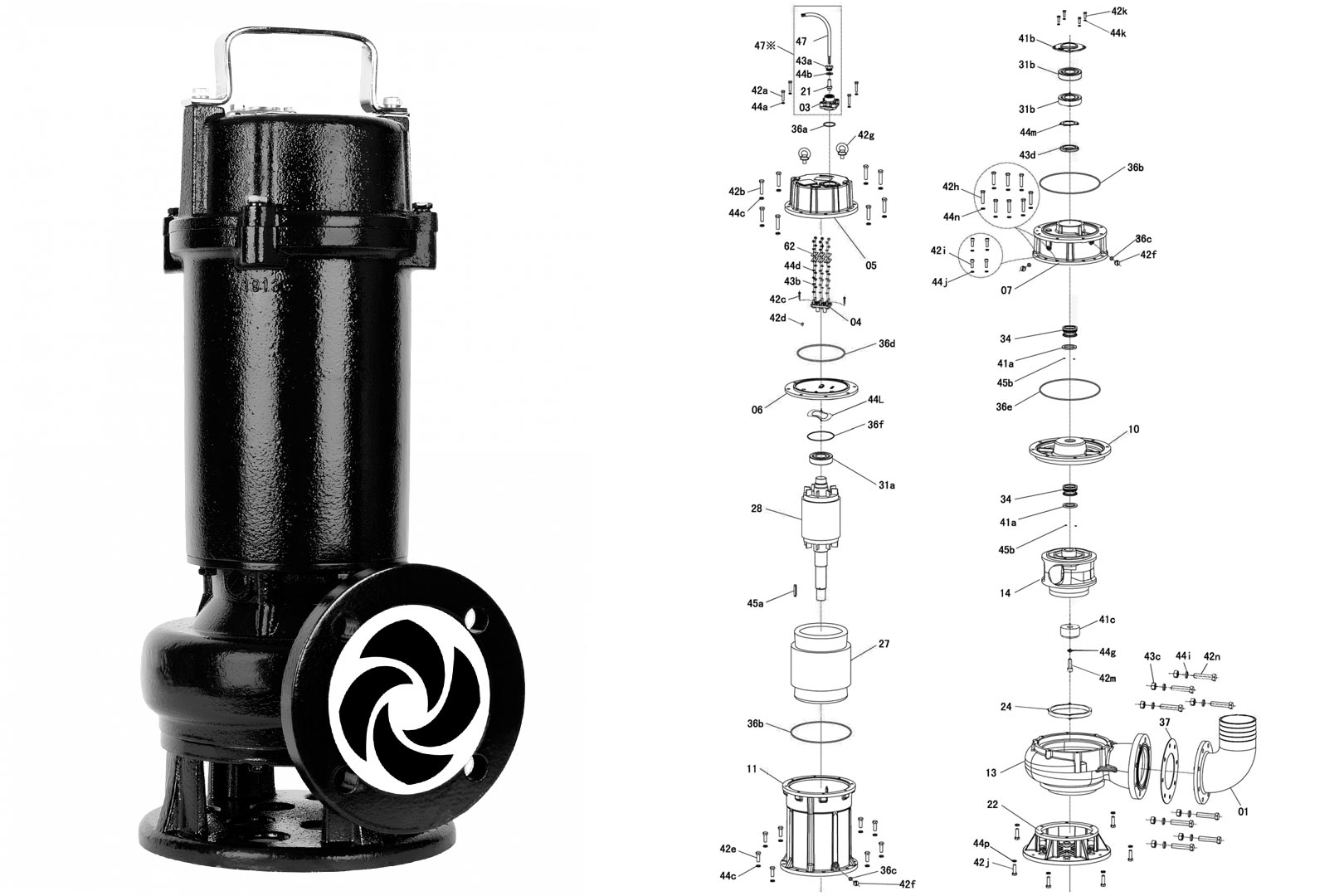

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	Для ЗИП¹	Артикул²	Наименование	Кол-во³	VSL. 150.300.4	VSL. 200.300.4	VSL. 250.300.4	VSL. 300.300.4	VSL. 150.370.4	VSL. 200.370.4	VSL. 250.370.4	VSL. 300.370.4	VSL. 150.450.4	VSL. 200.450.4	VSL. 250.450.4	VSL. 300.450.4
					76325009	76326006	76327002	76328001	76325010	76326007	76327003	76328002	76325011	76326008	76327004	76328003
1			Фланец для шланга	1	*		/	/	*		/	/	*		/	/
1			Фланец для шланга	1		*	/	/		*	/	/		*	/	/
3			Кабельный ввод	1, 2	*	*	*	*
3			Кабельный ввод	1, 2					*	*	*	*	*	*	*	*
4			Клеммная колодка	1	*	*	*	*
4			Клеммная колодка	1					*	*	*	*	*	*	*	*
5			Верхняя крышка	1	*	*	*	*
5			Верхняя крышка	1					*	*	*	*	*	*	*	*
6			Крышка верхнего подшипника	1	*	*	*	*
6			Крышка верхнего подшипника	1					*	*	*	*	*	*	*	*
7			Корпус масляной камеры	1	*	*	*	*
7			Корпус масляной камеры	1					*	*	*	*	*	*	*	*
10			Крышка масляной камеры	1	*	*	*	*
10			Крышка масляной камеры	1					*	*	*	*	*	*	*	*
11			Корпус статора	1	*	*	*	*
11			Корпус статора	1					*	*	*	*	*	*	*	*
13			Корпус насоса	1	*				*				*
13			Корпус насоса	1		*				*				*
13			Корпус насоса	1			*				*				*
13			Корпус насоса	1				*				*				*
14		82231140	Рабочее колесо	1	*
14		82231141	Рабочее колесо	1		*
14		82231142	Рабочее колесо	1			*
14		82231143	Рабочее колесо	1				*
14		82231144	Рабочее колесо	1					*
14		82231145	Рабочее колесо	1						*
14		82231146	Рабочее колесо	1							*
14		82231147	Рабочее колесо	1								*
14		82231148	Рабочее колесо	1									*
14		82231149	Рабочее колесо	1										*
14		82231150	Рабочее колесо	1											*
14		82231151	Рабочее колесо	1												*
21			Уплотнение кабеля	1	*	*	*	*	*	*	*	*	*	*	*	*
22		82231170	Основание насоса	1	*	*	*	*	*	*	*	*	*	*	*	*
27			Статор	1	*	*	*	*
27			Статор	1					*	*	*	*
27			Статор	1									*	*	*	*
28			Ротор	1	*	*	*	*
28			Ротор	1					*	*	*	*
28			Ротор	1									*	*	*	*
31a	*	82811025	Верхний подшипник NSK6311 ZZ C3	1	*	*	*	*
31a	*	82231012	Верхний подшипник NSK6312 ZZ C3	1					*	*	*	*	*	*	*	*
31b	*	82231164	Нижний сдвоенный подшипник NSK7313 BEAWSUB (2PCS/SET)	1	*	*	*	*
31b	*	82231062	Нижний сдвоенный подшипник NSK7314 BEAWDB (2PCS/SET)	1					*	*	*	*	*	*	*	*
34	*	82231059	Торцевое уплотнение	2	*	*	*	*
34	*	82231043	Торцевое уплотнение	2					*	*	*	*	*	*	*	*
35	*	82231115	Щелевое уплотнение	1	*				*				*
35	*	82231090	Щелевое уплотнение	1		*				*				*
35	*	82231091	Щелевое уплотнение	1			*				*				*
35	*	82231022	Щелевое уплотнение	1				*				*				*
36a	*	82311023	Кольцевое уплотнение	2	*	*	*	*	*	*	*	*	*	*	*	*
36b	*	82231017	Кольцевое уплотнение	2	*	*	*	*	*	*	*	*	*	*	*	*
36c	*	82231004	Кольцевое уплотнение	3	*	*	*	*	*	*	*	*	*	*	*	*
36d	*	82231035	Кольцевое уплотнение	1	*	*	*	*	*	*	*	*	*	*	*	*
36e	*	82231019	Кольцевое уплотнение	1	*	*	*	*	*	*	*	*	*	*	*	*
36f	*	82231036	Кольцевое уплотнение	1	*	*	*	*	*	*	*	*	*	*	*	*
37	*	82231085	Прокладка	1	*				*				*
37	*	82231081	Прокладка	1		*				*				*
37	*	82231087	Прокладка	1			*				*				*
37	*	82231119	Прокладка	1				*				*				*
41a			Опорная шайба	2	*	*	*	*	*	*	*	*	*	*	*	*
41b			Фиксирующая пластина	1	*	*	*	*	*	*	*	*	*	*	*	*
41c			Прижимная шайба	1	*	*	*	*	*	*	*	*	*	*	*	*
42a			Болт	4, 8	*	*	*	*	*	*	*	*	*	*	*	*
42b			Болт	8	*	*	*	*	*	*	*	*	*	*	*	*
42c			Винт	2	*	*	*	*	*	*	*	*	*	*	*	*
42d			Винт	1	*	*	*	*	*	*	*	*	*	*	*	*
42e			Болт	8	*	*	*	*	*	*	*	*	*	*	*	*
42f			Винт	3	*	*	*	*	*	*	*	*	*	*	*	*
42g			Винт	2	*	*	*	*	*	*	*	*	*	*	*	*
42h			Болт	8	*	*	*	*	*	*	*	*	*	*	*	*
42i			Болт	4	*	*	*	*	*	*	*	*	*	*	*	*
42J			Болт	6	*	*	*	*	*	*	*	*	*	*	*	*
42k			Болт	4	*	*	*	*	*	*	*	*	*	*	*	*
42m			Болт	3	*	*	*	*	*	*	*	*	*	*	*	*
42n			Болт	0, 8, 12	*	*	*	*	*	*	*	*	*	*	*	*
43a			Гайка кабеля	1, 2	*	*	*	*	*	*	*	*	*	*	*	*
43b			Гайка	12	*	*	*	*	*	*	*	*	*	*	*	*
43c			Гайка	0, 8, 12	*	*	*	*	*	*	*	*	*	*	*	*
43d			Гайка	1	*	*	*	*	*	*	*	*	*	*	*	*
44a			Пружинная шайба	4, 8	*	*	*	*	*	*	*	*	*	*	*	*
44b			Шайба	1, 2	*	*	*	*	*	*	*	*	*	*	*	*
44c			Пружинная шайба	16	*	*	*	*	*	*	*	*	*	*	*	*
44d			Шайба	24	*	*	*	*	*	*	*	*	*	*	*	*
44g			Пружинная шайба	3	*	*	*	*	*	*	*	*	*	*	*	*
44i			Пружинная шайба	0, 8, 12	*	*	*	*	*	*	*	*	*	*	*	*
44j			Пружинная шайба	4	*	*	*	*	*	*	*	*	*	*	*	*
44k			Пружинная шайба	4	*	*	*	*	*	*	*	*	*	*	*	*
44l			Волновая шайба	1	*	*	*	*	*	*	*	*	*	*	*	*
44m			Профильная шайба	1	*	*	*	*	*	*	*	*	*	*	*	*
44n			Пружинная шайба	8	*	*	*	*	*	*	*	*	*	*	*	*
44p			Пружинная шайба	6	*	*	*	*	*	*	*	*	*	*	*	*
45a			Шпонка вала	1	*	*	*	*	*	*	*	*	*	*	*	*
45b			Штифт	4	*	*	*	*	*	*	*	*	*	*	*	*
62			Коннектор	6	*	*	*	*	*	*	*	*	*	*	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
