Vandjord VSL 11-15кВт, 4P

Вид оборудования

Канализационные насосы

Максимальный расход

490 м³/ч

Максимальный напор

35 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

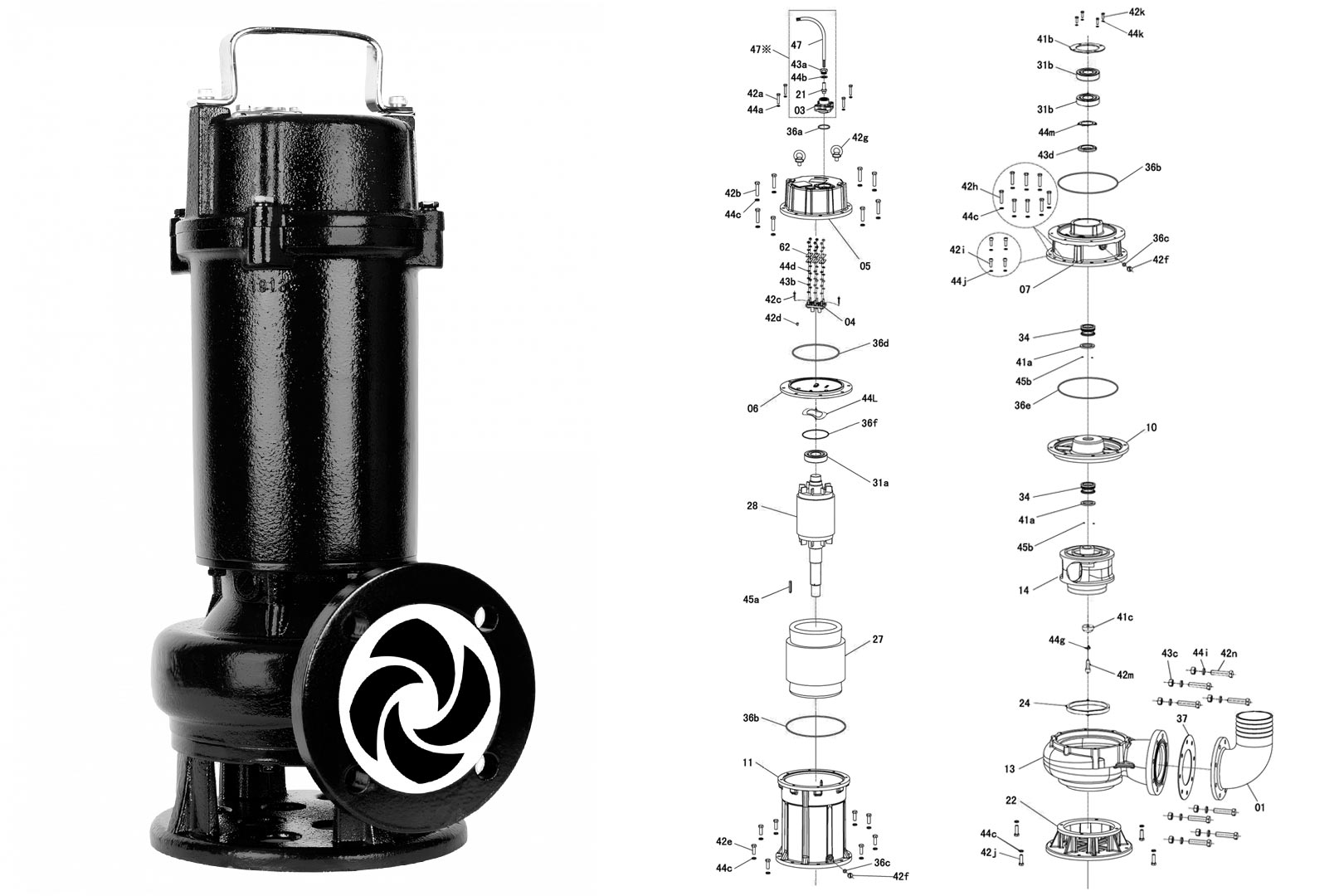

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	Для ЗИП¹	Артикул²	Наименование	Кол-во³	VSL.100.110.4	VSL.150.110.4	VSL.200.110.4	VSL.100.150.4	VSL.150.150.4	VSL.200.150.4
					76324011	76325005	76326002	76324012	76325006	76326003
01			Фланец для шланга	1
03			Кабельный ввод	1	*	*	*	*	*	*
04			Клеммная колодка	1	*	*	*	*	*	*
05			Верхняя крышка	1	*	*	*	*	*	*
06			Крышка верхнего подшипника	1	*	*	*	*	*	*
07			Корпус масляной камеры	1	*	*	*	*	*	*
10			Крышка масляной камеры	1	*	*	*	*	*	*
11			Корпус статора	1
13			Корпус насоса	1
14			Рабочее колесо	1
21			Уплотнение кабеля	1	*	*	*	*	*	*
22			Основание насоса	1	*	*	*	*	*	*
24		82231010	Щелевое уплотнение	1	*			*
24		82231115	Щелевое уплотнение	1		*			*
24		82231090	Щелевое уплотнение	1			*			*
27			Статор	1
28			Ротор	1
31a	*	82811005	Верхний подшипник NSK6308 ZZ C3	1	*	*	*	*	*	*
31b	*	82811012	Нижний подшипник NSK6310 ZZ C3	2	*	*	*	*	*	*
34	*	82231039	Торцевое уплотнение	2	*	*	*	*	*	*
36a	*	82231029	Кольцевое уплотнение	1	*	*	*	*	*	*
36b	*	82231048	Кольцевое уплотнение	2	*	*	*	*	*	*
36c	*	82231004	Кольцевое уплотнение	2	*	*	*	*	*	*
36d	*	82231049	Кольцевое уплотнение	1	*	*	*	*	*	*
36e	*	82231003	Кольцевое уплотнение	1	*	*	*	*	*	*
36f	*	82231050	Кольцевое уплотнение	1	*	*	*	*	*	*
37	*	82231008	Прокладка	1	*			*
37	*	82231088	Прокладка	1		*			*
37	*	82231081	Прокладка	1			*			*
41a			Опорная шайба	2	*	*	*	*	*	*
41b			Фиксирующая пластина	1	*	*	*	*	*	*
41c			Прижимная шайба	1	*	*	*	*	*	*
42a			Болт	4	*	*	*	*	*	*
42b			Болт	8	*	*	*	*	*	*
42c			Винт	2	*	*	*	*	*	*
42d			Винт	1	*	*	*	*	*	*
42e			Болт	8	*	*	*	*	*	*
42f			Винт	2	*	*	*	*	*	*
42g			Рым-болт	2	*	*	*	*	*	*
42h			Болт	8	*	*	*	*	*	*
42i			Болт	4	*	*	*	*	*	*
42J			Болт	4	*	*	*	*	*	*
42k			Болт	4	*	*	*	*	*	*
42m			Болт	1	*	*	*	*	*	*
42n			Болт	4/8
43a			Гайка кабеля	1	*	*	*	*	*	*
43b			Гайка	12	*	*	*	*	*	*
43c			Гайка	4/8	*	*	*	*	*	*
43d			Гайка	1	*	*	*	*	*	*
44a			Пружинная шайба	4	*	*	*	*	*	*
44b			Шайба	1	*	*	*	*	*	*
44c			Пружинная шайба	28	*	*	*	*	*	*
44d			Шайба	24	*	*	*	*	*	*
44g			Пружинная шайба	1	*	*	*	*	*	*
44i			Пружинная шайба	4/8	*	*	*	*	*	*
44j			Пружинная шайба	4	*	*	*	*	*	*
44k			Пружинная шайба	4	*	*	*	*	*	*
44l			Волновая шайба	1	*	*	*	*	*	*
44m			Профильная шайба	1	*	*	*	*	*	*
45a			Шпонка вала	1	*	*	*	*	*	*
45b			Штифт	4	*	*	*	*	*	*
62			Коннектор	6	*	*	*	*	*	*

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями.

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
