Уплотнительное кольцо для насосов CNP TD32-18/2, 175х3.55, 18-08-9718

Совместимость

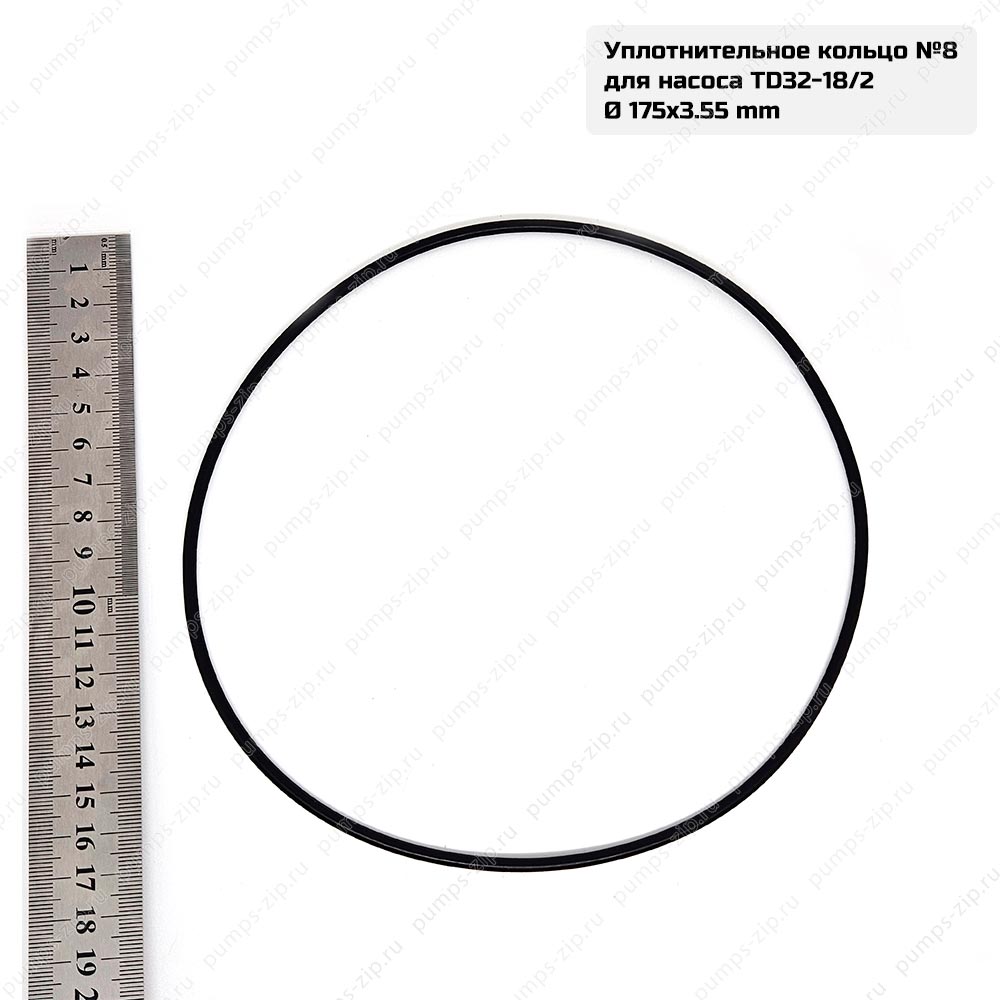

Уплотнительное кольцо №8 для насоса CNP TD 32-18/2 размером 175х3,55мм. Материал уплотнения NBR.
Применяется для сервисного обслуживания и ремонта вертикальных одноступенчатых циркуляционных насосов CNP TD:
32-18, 32-18G, 32-21, 32-21G, 32-25, 32-26G, 32-32, 32-33, 40-25, 40-26G, 40-30, 40-30G, 50-12, 50-12G, 50-15, 50-15G, 50-18, 50-18G, 50-24, 50-24G, 50-28, 50-28G, 50-35, 50-35G, 65-15, 65-15G, 65-19, 65-20G, 65-22, 65-22G, 65-30, 65-30G, 65-34, 65-34G, 80-13, 80-13G, 80-18, 80-18G, 80-22, 80-23G, 80-28, 80-29G, 80-40, 80-41G, 80-48, 80-48G, 100-17, 100-17G, 100-22, 100-22G, 100-27, 100-33.

Общие сведения о насосах CNP серии TD, LLT(S)

Насосы серии TD, LLT(S) — одноступенчатые центробежные вертикальные «in-line» насосы, оборудованные стандартным электродвигателем и торцевым уплотнением. Конструкция данных насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде, по сравнению с подобными насосами с «мокрым» ротором. Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.

Области применения

• системы вентиляции и кондиционирования;
• системы горячего и холодного водоснабжения;
• система отопления;
• подача воды;
• ирригация.

Порядок проведения планового технического обслуживания CNP TD, LLT(S)

• выполнить проверку направления вращения;
• проверить степень заполнения насоса жидкость (должен быть полностью заполнен);
• спустить воздух при необходимости;
• выполнить контроль наличия и количества утечек через торцевое уплотнение;
• протянуть резьбовые соединения;
• проверить соответствие требуемого напряжения по паспорту электродвигателя и электрической сети;
• выполнить контроль исправности подключаемой электрической сети;
• проверить наличие и работоспособность всех устройств электрической защиты;
• проверить правильность и надежность соединения трубопроводов системы, в которую насос установлен;
• проверить исправность запорной арматуры на входе и выходе;
• проверить рабочее давление в системе (по манометру);
• проверить все элементы управления - убедиться в их исправной работе;
• если насос управляется с помощью реле давления, проверить стартовое давление и давление остановки;
• осмотр контактов в системе управления и в клеммной коробке на признаки перегрева и КЗ;
• протянуть контакты;
• замерить межфазное напряжение до включения и после включения насоса;
• замерить силу тока по фазам при открытой и закрытой задвижке, чтобы убедиться, что она не достигает критического значения;
• контроль уровня шума.

Текущий ремонт

Рекомендуется производить текущий ремонт по истечении 2 лет эксплуатации или в случае износа/повреждения деталей насоса.
При текущем ремонте рекомендована замена:

• торцевого уплотнения вала;
• для TD200 и выше: комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• промывки камер и полостей;
• поврежденных/изношенных деталей.

Капитальный ремонт

Рекомендуется производить капитальный ремонт по истечении 5 лет эксплуатации или в случае износа/повреждения деталей насоса.
При капитальном ремонте рекомендована замена:

• торцевого уплотнения вала;
• комплекта быстро изнашиваемых деталей (фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• подшипников двигателя;
• замена смазки подшипников двигателя;
• поврежденных/изношенных деталей

Рекомендованные комплекты и количество запасных частей

Электродвигатель

Если конструкцией электродвигателя насоса предусмотрена дополнительная смазка подшипников, его необходимо смазывать через каждые 5000 часов работы, если иное не указано в паспорте самого электродвигателя.

Для проведения технического обслуживания и ремонта насосов CNP мы рекомендуем не рисковать и обращать только в официальные сервисные центры CNP. Сервисный центр "Профинжиниринг" официальный партнер компании CNP. Мы строго придерживаемся регламента компании, используем только оригинальные запасные части, а наши сотрудники прошли обучение по работе с модельным рядом продукции CNP и имеют все необходимые документы подтверждающие квалификацию.
