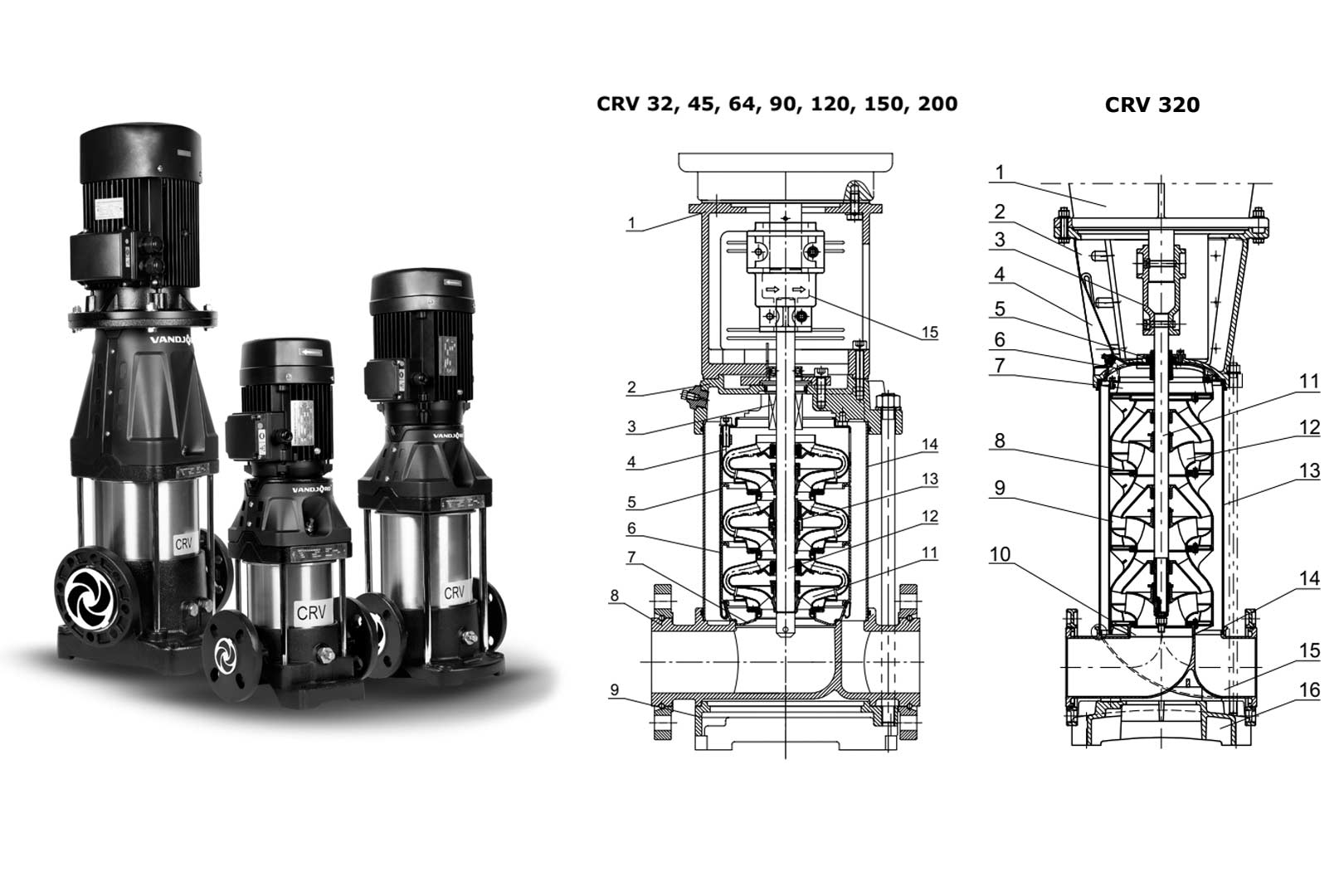

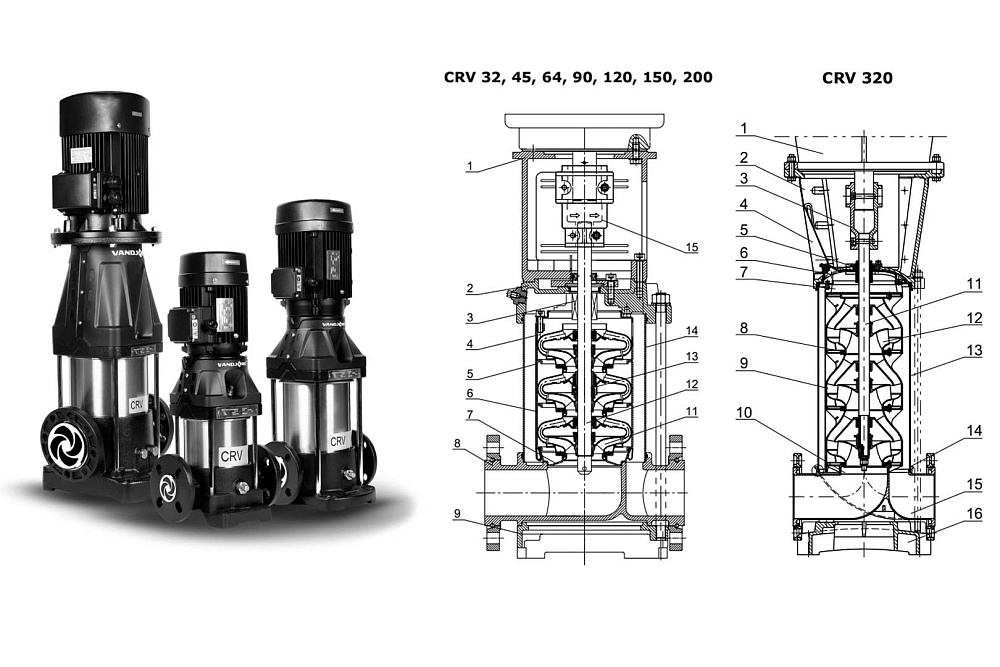

Уплотнения насосов Vandjord CRV, CRV-A, CRV(N)-B, CRV(N)-C
На 1 насос рекомендовано: торцевое уплотнение – 1 шт; кольцевое уплотнение – 2 шт.
| Типоразмер насоса | 32 | 45 | 64 | 90 | 120–150 | 200–320 | ||
|---|---|---|---|---|---|---|---|---|
| Диаметр торцевого уплотнения, мм | D22 | D32 | D36 | |||||
| Торцевое уплотнение | HQQE | SS316 | 82711005 | - | 82271092 | |||
| HQQV | 82711115 | - | - | |||||
| HQQE | SS304 | - | 82271043 | 82271044 | ||||
| HQQV | - | по запросу | по запросу | |||||
| Кольцевое уплотнение | CRV-A CRV(N)-B | EPDM | 82271026 | 82271015 | 82271013 | 82271047 | 82271048 | |
| FKM | 82271027 | 82271021 | 82271014 | 82271055 | 82271056 | |||
| CRV(N)-C | EPDM | 82271095 | 82271096 | 82271097 | 82271098 | |||
| FKM | 82271101 | 82271102 | 82271103 | 82271104 | ||||
Уплотнения насосов Vandjord CRV-CN(T)
Корпус насоса из нержавеющей стали AISI 316, защитный кожух муфты из ABS-пластика, высокотемпературное исполнение.
На 1 насос рекомендовано: торцевое уплотнение – 1 шт; кольцевое уплотнение – 2 шт.
| Типоразмер насоса | 32 | 45 | 64 | 90 | 120–150 | 200–320 | ||
|---|---|---|---|---|---|---|---|---|
| Диаметр торцевого уплотнения, мм | D22 | D32 | D36 | |||||
| Торцевое уплотнение | HQQE | SS316 | 82711005 | - | 82271092 | |||
| HQQV | 82711115 | - | - | |||||
| HUBE | - | 82271081 | 82271082 | |||||
| HQQX / 140 °С | 82271078 | - | - | |||||
| HUBX / 140 °С | - | 82271079 | 82271080 | |||||
| Кольцевое уплотнение | EPDM | 82271095 | 82271096 | 82271097 | 82271098 | |||
| FKM | 82271101 | 82271102 | 82271103 | 82271104 | ||||

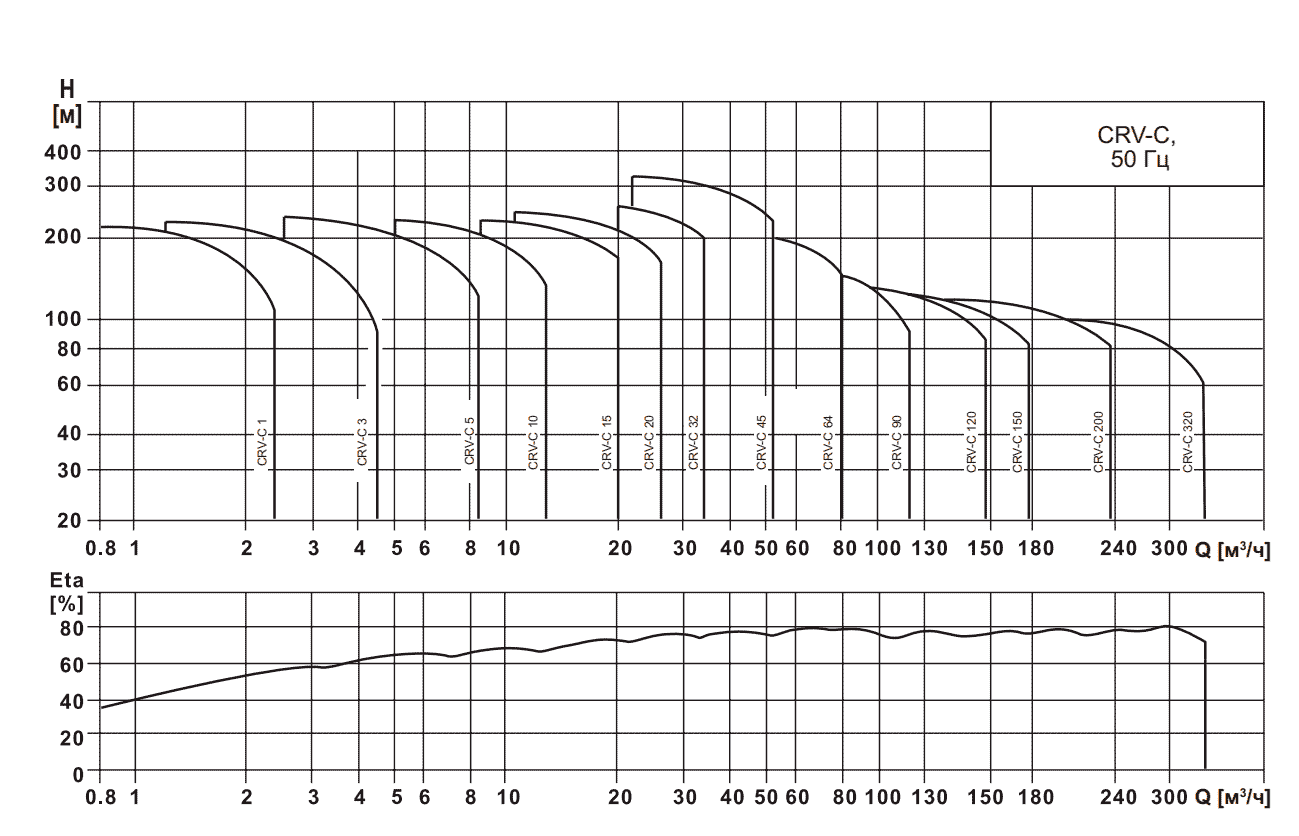

Модельный ряд
| Типоразмер | CRV-C 32 | CRV-C 45 | CRV-C 64 | CRV-C 90 | CRV-C 120 | CRV-C 150 | CRV-C 200 | CRV-C 320 |
|---|---|---|---|---|---|---|---|---|
| Номинальная подача [м3/ч] | 32 | 45 | 64 | 90 | 120 | 150 | 200 | 320 |
| Диапазон температур жидкости [°C] | От -20 до +120 | |||||||
| Диапазон температур жидкости (по запросу) [°C] | От -40 до +140 | |||||||
| Пиковая эффективность [%] | 77 | 78 | 80 | 81 | 74 | 73 | 79 | 73 |
| Диапазон подачи [м3/ч] | 14-40 | 20-55 | 30-80 | 40-110 | 60-150 | 80-180 | 100-240 | 160-360 |
| Макс. рабочее давление [бар] | 30 | 33 | 25 | 25 | 25 | 25 | 25 | 25 |
| Мощность электродвигателя [кВт] | 1,5-30 | 3-45 | 4-45 | 5,5-45 | 11-75 | 11-75 | 18,5-110 | 30-110 |
| Материалы | ||||||||
|
CRV-C чугун, нержавеющая сталь EN1.4301/AISI 304 EN1.4401/AISI 316 |
● | ● | ● | ● | ● | ● | ● | ● |
| CRV-С Присоединение | ||||||||
| Резьбовое соединение | — | — | — | — | — | — | — | — |
| Резьбовое соединение по запросу | — | — | — | — | — | — | — | — |
| Фланец | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
| Фланец по запросу | — | — | — | — | — | — | — | — |
| Муфта PJE | — | — | — | — | — | — | — | — |
Периодичность замены подшипников
Электродвигатели, не оснащённые пресс-маслёнками, не требуют технического обслуживания. Если же электродвигатель насоса оборудован прессмаслёнками, то для дозаправки следует использовать тугоплавкую консистентную смазку на литиевой основе. Если сезонные простои насоса ежегодно превышают 6 месяцев, рекомендуется перед отключением насоса смазывать подшипники.
В соответствии с таблицей ниже подшипники двигателя необходимо заменить или смазать в зависимости от температуры окружающей среды. Таблица относится к двухполюсным двигателям. Часы наработки для замены подшипника указаны только как рекомендация.
| Типоразмер электро- двигателя [кВт] | Периодичность замены подшипников [часы эксплуатации] | ||||
|---|---|---|---|---|---|
| 40 °C | 45 °C | 50 °C | 55 °C | 60 °C | |
| 0,37 - 0,75 | 18000 | - | - | - | - |
| 1,1 - 7,5 | 20000 | 15500 | 12500 | 10000 | 7500 |
| Типоразмер электро- двигателя [кВт] | Периодичность замены смазки [часы эксплуатации] | ||||
| 40 °C | 45 °C | 50 °C | 55 °C | 60 °C | |
| 11 - 18,5 | 4500 | 3400 | 2500 | 1700 | 1100 |
| 22 | 4000 | 3100 | 2300 | 1500 | 1000 |
| 30 - 55 | 4000 | 3000 | 2000 | 1500 | - |
| 75 | 2000 | 1500 | 1000 | 500 | - |
Если температура окружающей среды ниже 40 °C, подшипники следует заменять/смазывать с периодичностью, приведённой для 40 °C.
Максимально допустимая температура рабочей жидкости для уплотнения вала
Параметры приведены для чистой воды и воды с содержанием составов, предохраняющих от замерзания.
| Тип уплотнения вала | Макс. диапазон температур [°C] |
|---|---|
| HUBE | от -20 до +120 °C |
| HQQE | от -20 до +120 °C |
| HQQV | от -20 до +90 °C |
Перекачивание жидкостей с температурой выше допустимой может стать причиной периодических шумов и сократить ресурс торцевого уплотнения вала.
Насосы типоразмеров от 120 и выше базово комплектуются уплотнениями HUBE, которые по показателям перекачиваемой температуры и типам перекачиваемых жидкостей аналогичны уплотнениям HQQE, но более устойчивы к термическому износу на больших типоразмерах.
