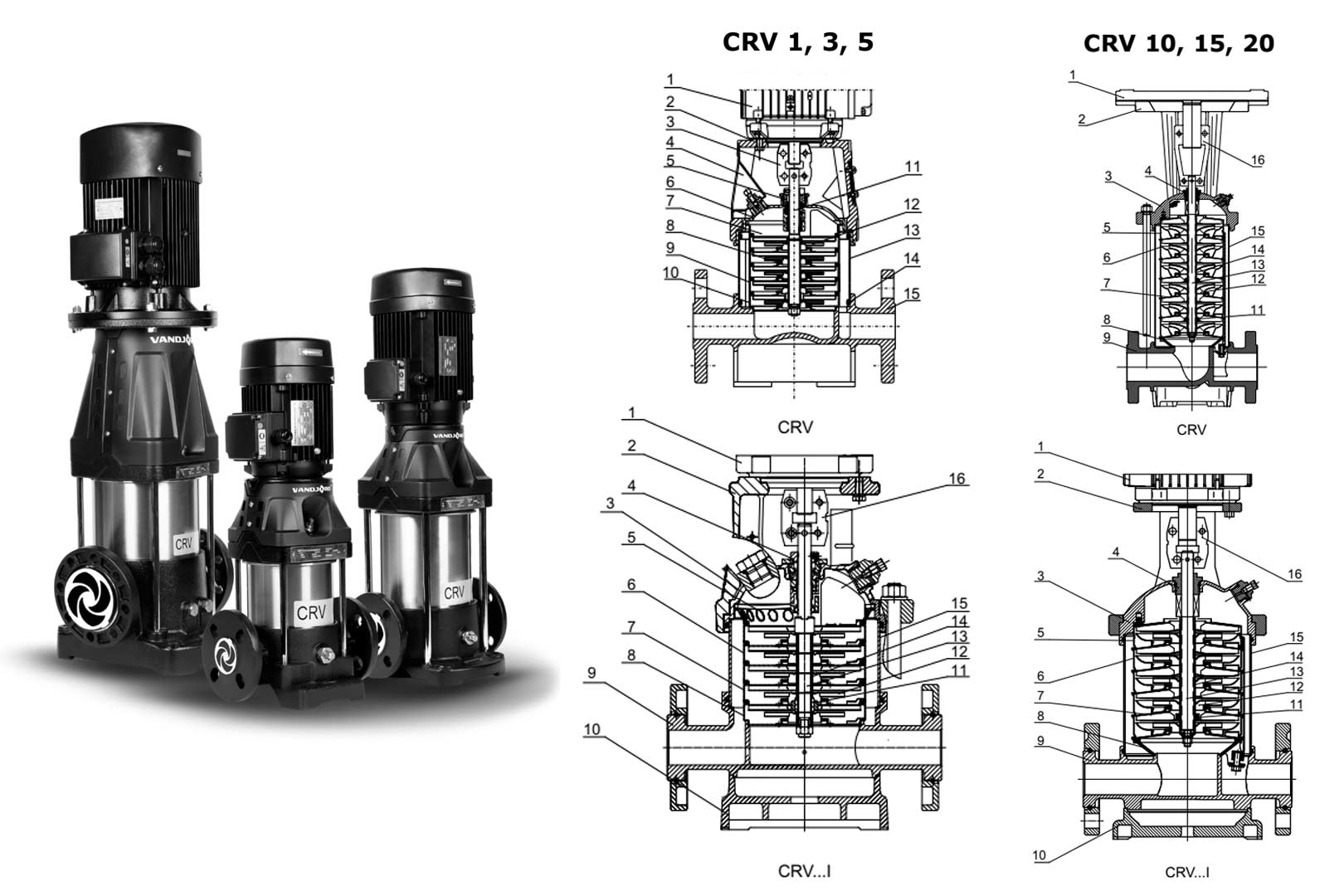

Уплотнения насосов Vandjord CRV, CRV-A, CRV(N)-B, CRV(N)-C
На 1 насос рекомендовано: торцевое уплотнение – 1 шт; кольцевое уплотнение – 2 шт.
| Типоразмер насоса | 1 | 3 | 5 | 10 | 15 | 20 | ||
|---|---|---|---|---|---|---|---|---|
| Диаметр торцевого уплотнения, мм | D12 | D16 | ||||||
| Торцевое уплотнение | HQQE | SS316 | 82711008 | 82711002 | ||||
| HQQV | 82711113 | 82711114 | ||||||
| HQQE | SS304 | - | - | |||||
| HQQV | - | - | ||||||
| Кольцевое уплотнение |
CRV-A CRV(N)-B |
EPDM | 82271022 | 82271024 | ||||
| FKM | 82271023 | 82271025 | ||||||
| CRV(N)-C | EPDM | 82271093 | 82271094 | |||||
| FKM | 82271099 | 82271100 | ||||||
Уплотнения насосов Vandjord CRV-CN(T)
Корпус насоса из нержавеющей стали AISI 316, защитный кожух муфты из ABS-пластика, высокотемпературное исполнение.
На 1 насос рекомендовано: торцевое уплотнение – 1 шт; кольцевое уплотнение – 2 шт.
| Типоразмер насоса | 1 | 3 | 5 | 10 | 15 | 20 | ||
|---|---|---|---|---|---|---|---|---|
| Диаметр торцевого уплотнения, мм | D12 | D16 | ||||||
| Торцевое уплотнение | HQQE | SS316 | 82711008 | 82711002 | ||||
| HQQV | 82711113 | 82711114 | ||||||
| HUBE | - | - | ||||||
| HQQX / 140 °С | - | - | ||||||
| HUBX / 140 °С | - | - | ||||||
| Кольцевое уплотнение | EPDM | 82271093 | 82271094 | |||||
| FKM | 82271099 | 82271100 | ||||||
Модельный ряд
| Типоразмер | CRV-C 1 | CRV-C 3 | CRV-C 5 | CRV-C 10 | CRV-C 15 | CRV-C 20 |
|---|---|---|---|---|---|---|
| Номинальная подача [м3/ч] | 1 | 3 | 5 | 10 | 15 | 20 |
| Диапазон температур жидкости [°C] | От -20 до +120 | |||||
| Диапазон температур жидкости (по запросу) [°C] | От -40 до +140 | |||||
| Пиковая эффективность [%] | 44 | 56 | 65 | 66 | 68 | 69 |
| Диапазон подачи [м3/ч] | 0,7-2,4 | 1,2-4,5 | 2,5-8 | 5-14 | 9-24 | 10-30 |
| Макс. рабочее давление [бар] | 25 | 25 | 25 | 25 | 25 | 25 |
| Мощность электродвигателя [кВт] | 0,37-2,2 | 0,37-3 | 0,37-5,5 | 0,37-7,5 | 1,1-15 | 1,1-18,5 |
| Материалы | ||||||
|
CRV-C чугун, нержавеющая сталь EN1.4301/AISI 304 EN1.4401/AISI 316 |
● | ● | ● | ● | ● | ● |
| CRV-С Присоединение | ||||||
| Резьбовое соединение | G1 G1¼ | G1 G1¼ | G1 G1¼ | G2 | G2½ | G2½ |
| Резьбовое соединение по запросу | G1½ | G1½ | G1½ | — | G2 | G2 |
| Фланец | DN25 DN32 | DN25 DN32 | DN25 DN32 | DN40 | DN50 | DN50 |
| Фланец по запросу | — | — | — | DN50 | — | — |
| Муфта PJE | G1¼ DN32 | G1¼ DN32 | G1¼ DN32 | G2 DN50 | G2 DN50 | G2 DN50 |
Периодичность замены подшипников
Электродвигатели, не оснащённые пресс-маслёнками, не требуют технического обслуживания. Если же электродвигатель насоса оборудован прессмаслёнками, то для дозаправки следует использовать тугоплавкую консистентную смазку на литиевой основе. Если сезонные простои насоса ежегодно превышают 6 месяцев, рекомендуется перед отключением насоса смазывать подшипники.
В соответствии с таблицей ниже подшипники двигателя необходимо заменить или смазать в зависимости от температуры окружающей среды. Таблица относится к двухполюсным двигателям. Часы наработки для замены подшипника указаны только как рекомендация.
| Типоразмер электро- двигателя [кВт] | Периодичность замены подшипников [часы эксплуатации] | ||||
|---|---|---|---|---|---|
| 40 °C | 45 °C | 50 °C | 55 °C | 60 °C | |
| 0,37 - 0,75 | 18000 | - | - | - | - |
| 1,1 - 7,5 | 20000 | 15500 | 12500 | 10000 | 7500 |
| Типоразмер электро- двигателя [кВт] | Периодичность замены смазки [часы эксплуатации] | ||||
| 40 °C | 45 °C | 50 °C | 55 °C | 60 °C | |
| 11 - 18,5 | 4500 | 3400 | 2500 | 1700 | 1100 |
| 22 | 4000 | 3100 | 2300 | 1500 | 1000 |
| 30 - 55 | 4000 | 3000 | 2000 | 1500 | - |
| 75 | 2000 | 1500 | 1000 | 500 | - |
Если температура окружающей среды ниже 40 °C, подшипники следует заменять/смазывать с периодичностью, приведённой для 40 °C.
Максимально допустимая температура рабочей жидкости для уплотнения вала
Параметры приведены для чистой воды и воды с содержанием составов, предохраняющих от замерзания.
| Тип уплотнения вала | Макс. диапазон температур [°C] |
|---|---|
| HUBE | от -20 до +120 °C |
| HQQE | от -20 до +120 °C |
| HQQV | от -20 до +90 °C |
Перекачивание жидкостей с температурой выше допустимой может стать причиной периодических шумов и сократить ресурс торцевого уплотнения вала.
Насосы типоразмеров от 120 и выше базово комплектуются уплотнениями HUBE, которые по показателям перекачиваемой температуры и типам перекачиваемых жидкостей аналогичны уплотнениям HQQE, но более устойчивы к термическому износу на больших типоразмерах.
