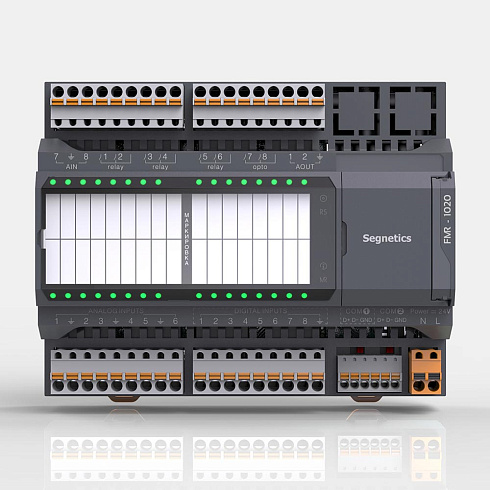

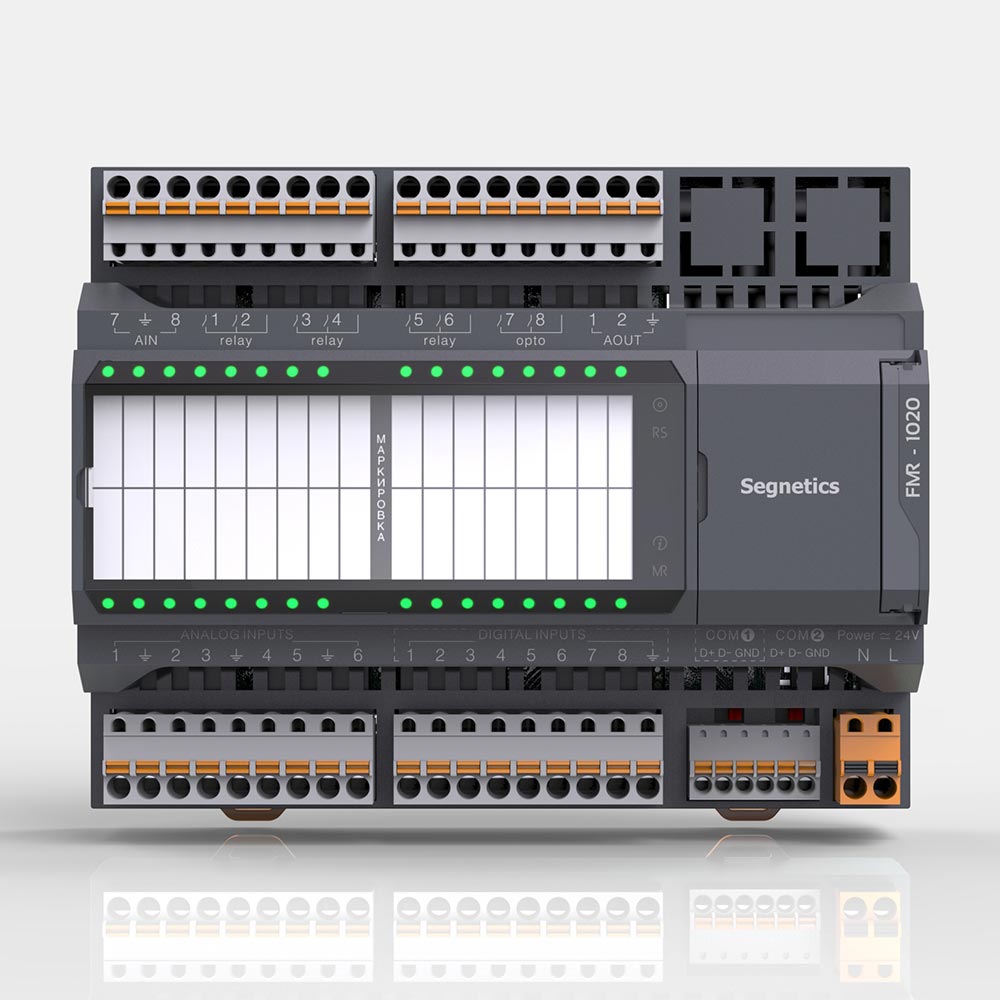

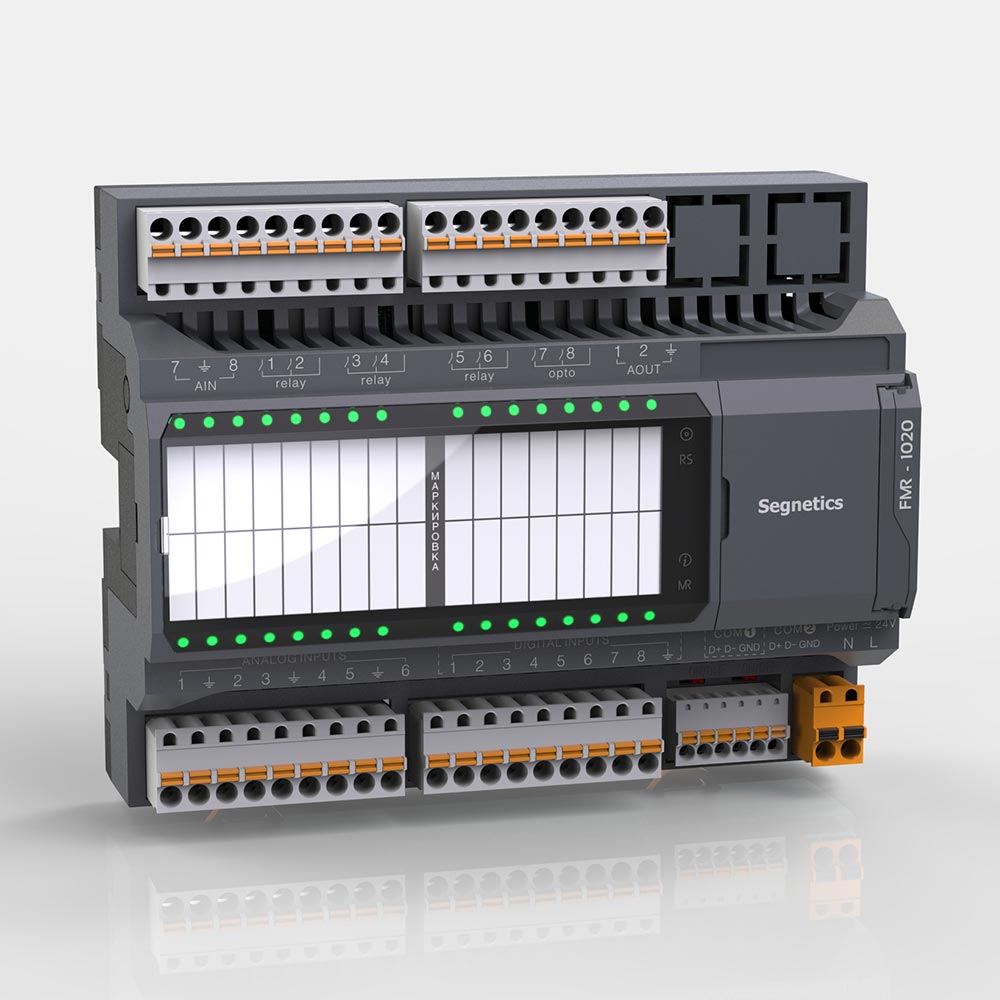

Модуль расширения Segnetics FMR-1025-10-4 с встроенным драйвером ЭРВ (EVD, Expansion Valve Driver) предназначен для управления холодильными системами. Он поддерживает стабильный перегрев испарителя, регулируя степень открытия электронного расширительного вентиля с шаговым приводом.

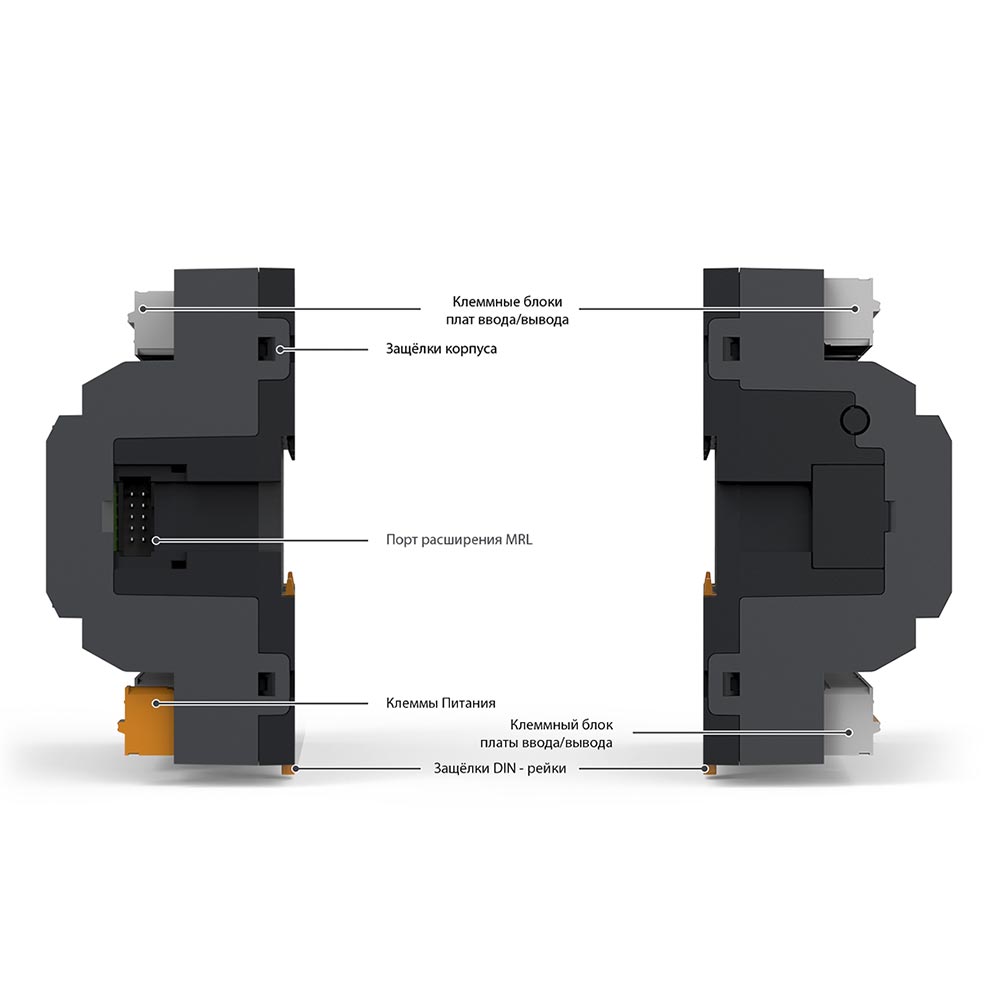

Схема расположения клемм
Драйвер может работать с биполярными (Bipolar) и униполярными (Unipolar) шаговыми электронными вентилями, поддерживает полношаговый и полушаговый режимы, обеспечивает плавные разгон и замедление при начале и перед окончанием движения, имеет функцию удержания привода вентиля с заданным током (только для биполярных приводов).
Фирменное программное обеспечение дает возможность задавать рабочие параметры привода вентиля, изменяя их в широких пределах, что позволяет обеспечить работу подавляющего большинства существующих на рынке расширительных вентилей с диапазоном холодопроизводительности от 1.5 КВт до 2400 КВт.
Принцип управления степенью открытия вентиля основан на приведении в движение электропривода шагового типа из заранее известного положения (соответствующего состоянию полностью закрытого вентиля) на требуемое количество шагов.
В зависимости от типа привода электронного вентиля (униполярного или биполярного), нужно использовать соответствующие схемы подключения. (подробнее см. Инструкцию)
При использовании модификации со встроенным драйвером электронного расширительного вентиля предоставляется возможность настроить параметры применяемого вентиля. Это можно сделать вручную, либо выбрать соответствующую модель из выпадающего списка, где представлены наиболее распространенные вентили: Alco, Carel, Danfoss, Hongsen, Parker, Sanhua, Ридан (подробнее см. Инструкцию). Рабочие параметры выбранного вентиля автоматически подставляются в соответствующие поля конфигурации драйвера.
Если нужный вентиль отсутствует в списке, его параметры могут быть заданы вручную. Для этого понадобится документация производителя на данный вентиль.
Универсальные модули ввода/вывода FMR Segnetics предназначены для наращивания каналов в системах автоматизированного управления и сбора данных. Они способны работать с контроллерами любого производителя посредством протокола Modbus-RTU с подключением к порту RS-485.
Технические характеристики
| Выход драйвера EVD | |
|---|---|
| Количество | 1 |
| Амплитудное значение выходного напряжения, В | 11,2...13 |
| Диапазон задания степени открытия вентиля | 0...100 |
| Диапазон задания скорости работы вентиля, шаг/с | 10...500 |
| Диапазон задания скорости работы вентиля открытия вентиля, шаг | 100...10000 |
| Деление шагов | Шаг, полушаг |
| Дискретные входы | |
| Количество | 8 |
| Номинальное напряжение | 24В AC/DC |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| D out – опторелейные | |
| Количество | 0 |
| Тип защиты | Комбинированный |
| D out – симистор | |
| Количество | 0 |
| Тип защиты | Комбинированный |
| D out – релейные | |
| Количество | 5 |
| Тип защиты | Отсутствует |
| Аналоговые входы | |
| Количество | 8 |
| Поддержка типов температурных датчиков (задается программно) | RTD, NTC, Конфигурируемый пользователем |
|
Режимы работы (задается программно) |
Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36В |
| Аналоговые выходы | |
| Количество | 2 |
| Максимально допустимый ток нагрузки | 5мА |
| Тип защиты | Комбинированный, до 36В |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон |
16…48VDC 18…36VAC |
| Максимально допустимое напряжение | 60В |
| Потребляемая мощность | от 6,4Вт до 14Вт, в зависимости от конфигурации |
| Питание от USB | Для конфигурирования и обновления ПО |
| Интерфейсы | |
| RS-485 (COM1) |
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
| RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2 |
| Порт расширения | Системная шина: MR-Bus2 |
| USB-device | USB 2.0, Разъём: типа Micro-B |
| Размеры | |
| Размеры (ШхВхГ), мм | 140х110х55 |
| Вес | 300 г |

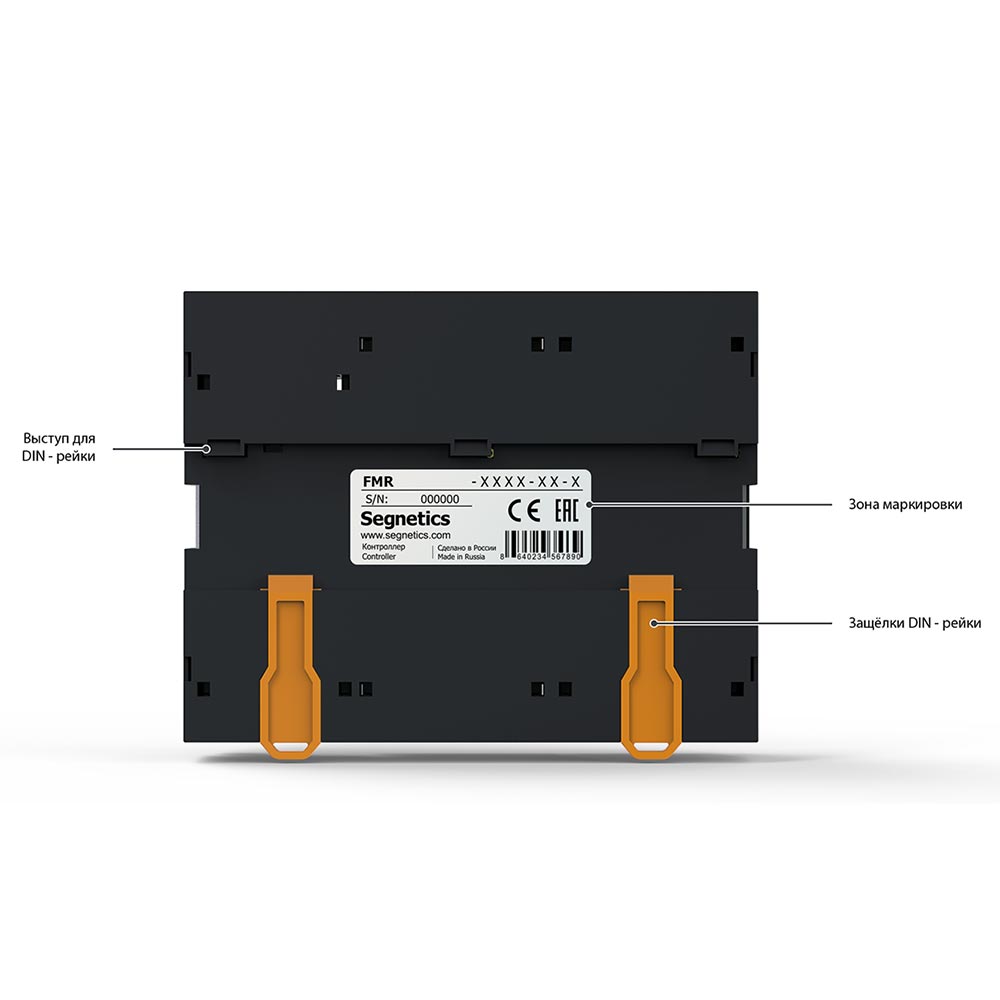

| Крепление | DIN-рейка Тип: ТН35/7.5/15 |
| Условия использования | |
| Температура | от -20°С до +55°С без замораживания |
| Влажность | до 90% без конденсации |
