Vandjord VSV.50 1,1-1,5кВт, A, 2P, 1-фазные

Вид оборудования

Канализационные насосы

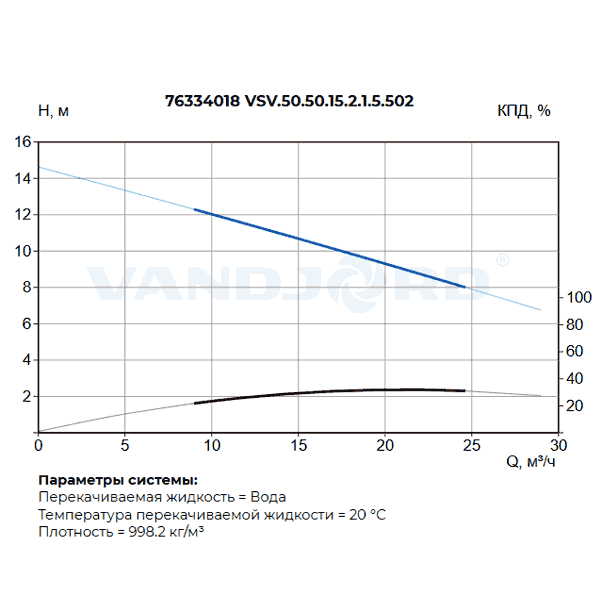

Максимальный расход

29 м³/ч

Максимальный напор

15 м

Заказать подбор

Не смогли подобрать запасные части?
Заполните форму и мы обязательно Вам поможем.

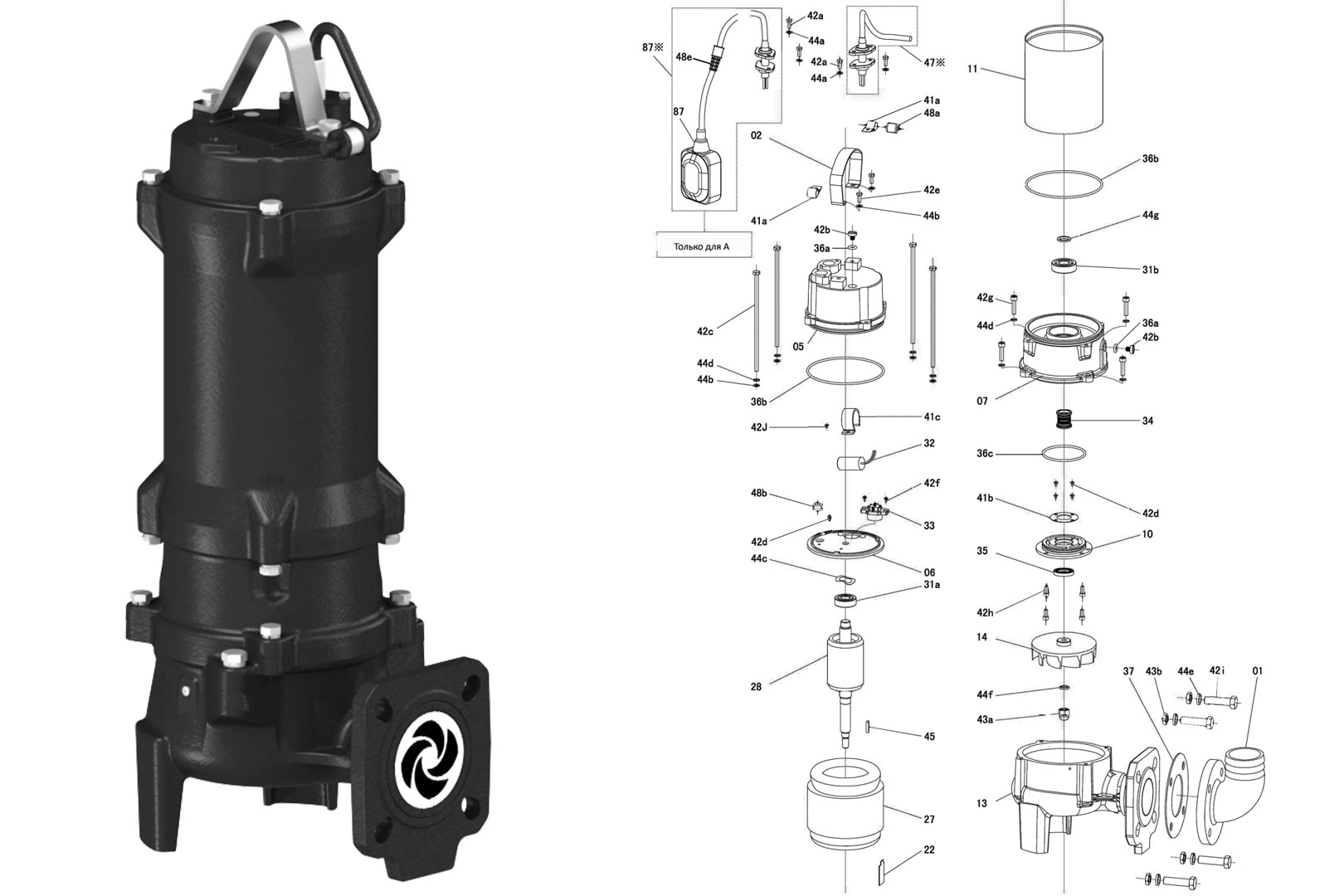

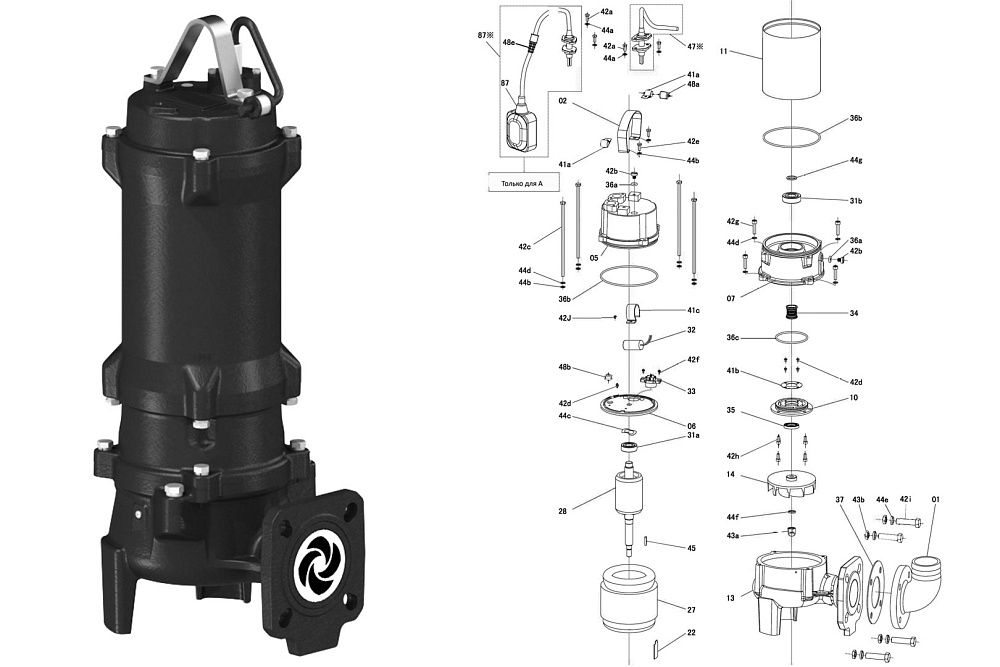

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.

№	для ЗИП¹	Артикул²	Наименование	Кол-во³	VSV.50.11.A	VSV.50.11	VSV.50.15.A	VSV.50.15
					76334009	76334008	76334012	76334011
1			Фланец для шланга	1	*	*	*	*
2			Рукоятка	1	*	*	*	*
5			Верхняя крышка	1	*	*	*	*
6			Крышка верхнего подшипника	1	*	*	*	*
7			Корпус масляной камеры	1	*	*	*	*
10			Крышка масляной камеры	1	*	*	*	*
11			Корпус статора	1	*	*
11			Корпус статора	1			*	*
13			Корпус насоса	1	*	*	*	*
14			Рабочее колесо	1	*	*
14			Рабочее колесо	1			*	*
22			Подкладка	1	*	*	*	*
27			Статор	1	*	*
27			Статор	1			*	*
28			Ротор	1	*	*
28			Ротор	1			*	*
31a	*	82811036	Верхний подшипник NSK6202ZZC3	1	*	*
31a	*	82811049	Верхний подшипник NSK6203ZZC3	1			*	*
31b	*	82811060	Нижний подшипник NSK6303ZZC3	1	*	*	*	*
32			Конденсатор	1	*	*
32			Конденсатор	1			*	*
33			Термоконтакт	1	*	*
33			Термоконтакт	1			*	*
34	*	82231075	Торцевое уплотнение	1	*	*	*	*
35	*	82241027	Сальниковое уплотнение	1	*	*	*	*
36a	*	82251003	Кольцевое уплотнение	2	*	*	*	*
36b	*	82311005	Кольцевое уплотнение	2	*	*	*	*
36c	*	82251018	Кольцевое уплотнение	1	*	*	*	*
37	*	82231082	Прокладка	1	*	*	*	*
41a			Кабельный хомут	1, 2	*	*	*	*
41b			Прижимная пластина торцевого уплотнения	1	*	*	*	*
41c			Прижимная пластина конденсатора	1	*	*	*	*
42a			Болт	2, 4	*	*	*	*
42b			Винт	2	*	*	*	*
42c			Болт	4
42d			Винт	5
42e			Болт	2
42f			Винт	2
42g			Винт	4
42h			Винт	4
42i			Болт	4
42J			Винт	1
43a			Гайка рабочего колеса	1
43b			Гайка	4
44a			Шайба	2, 4
44b			Шайба	6
44c			Волновая шайба	1
44d			Пружинная шайба	8
44e			Пружинная шайба	4
44f			Пружинная шайба	1
45			Шпонка вала	1	*	*	*	*
47※			Кабель в сборе с кабельным вводом	1
48a			Резиновая втулка	1
48b			Резиновая втулка	1
48e			Резиновая втулка	1
87※			Поплавковый выключатель	1

¹ Отмечены запасные части, рекомендуемые в качестве ЗИП (Запасные Изделия Прилагаемые);
² Отсутствующие артикулы предоставляются по запросу.
³ Указано количество деталей в насосе, один артикул всегда соответствует только одной детали. Заказывать следует в количестве, указанном в таблице.

Технические особенности

Все подшипники смазаны на весь срок эксплуатации
Полностью герметичный двигатель
Катафорезная обработка всех чугунных деталей
Стандартная длина кабеля составляет 10 м, для высокотемпературного исполнения – 8 м.
Кабельный разъем заполняется герметизирующим материалом для исключения попадания воды в двигатель насоса через кабель

Датчики

Насосы мощностью до 5,5 кВт оснащены встроенным в двигатель уникальным устройством тепловой защиты, которое определяет не только избыточное тепловыделение двигателя, но и избыточное потребление тока. Устройство защищает двигатель от следующих проблем, которые могут возникнуть во время работы:

блокировка рабочего колеса;
фазовый дисбаланс;
длительная работа насоса всухую;
пониженное напряжение;
потеря фазы в трехфазных двигателях.

Шкафы управления

Насосы, поставляемые без поплавкового выключателя, должны комплектоваться шкафом управления Vandjord LCV или шкафом с аналогичными функциями управления и защиты:

автоматическое включение и выключение;
автоматический и ручной режим работы;
чередование рабочих и резервных насосов (для двух насосов);
отключение насоса при аварии, включение резервного (для двух насосов);
тестовый пуск при простое более чем на 24 часа;
подача аварийного сигнала на панели при аварии насоса, переполнении, аварии реле уровня, электроснабжения;
выходы для подключения внешней аварийной сигнализации;
внешняя защита по току;
контроль функции чередования фаз (для трехфазного исполнения);
контроль наличия воды в масляной камере (при наличии соответствующего датчика);
контроль температуры в обмотках c помощью биметаллических термодатчиков (при наличии соответствующих датчиков);
контроль температуры в нижнем подшипнике, статоре с помощью аналогового датчика Pt 100 (при наличии соответствующего датчика).

Техническое обслуживание

Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью.

Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости. Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае мы оставляем за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.

При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять чаще.

Необходимо проверить следующее

Потребляемая мощность
Сопротивление изоляции обмотки
Уровень и состояние масла
Кабельный ввод
Детали насоса
Подшипники

Замена масла

Через 3000 часов эксплуатации или раз в год проводят замену масла в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло.
