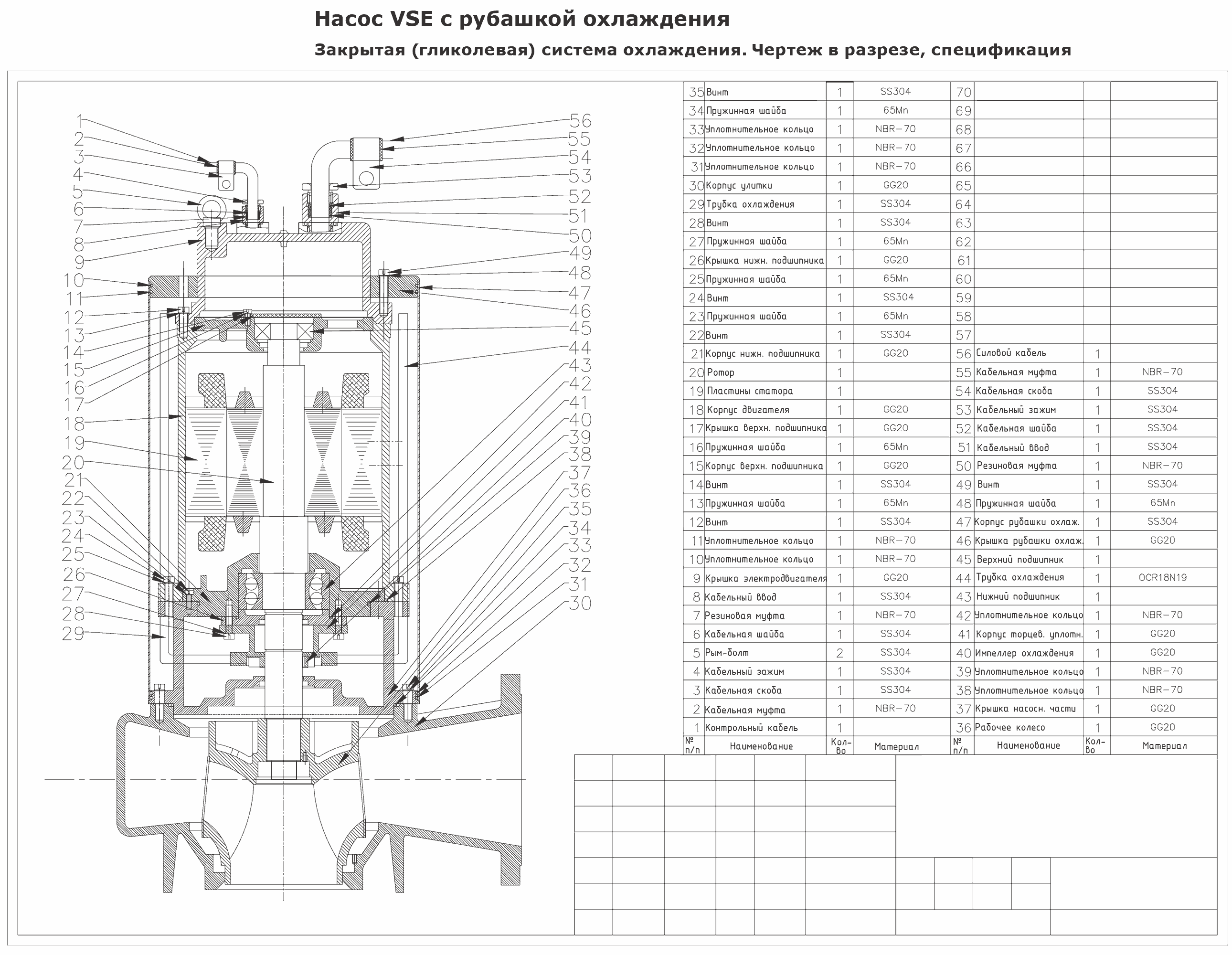

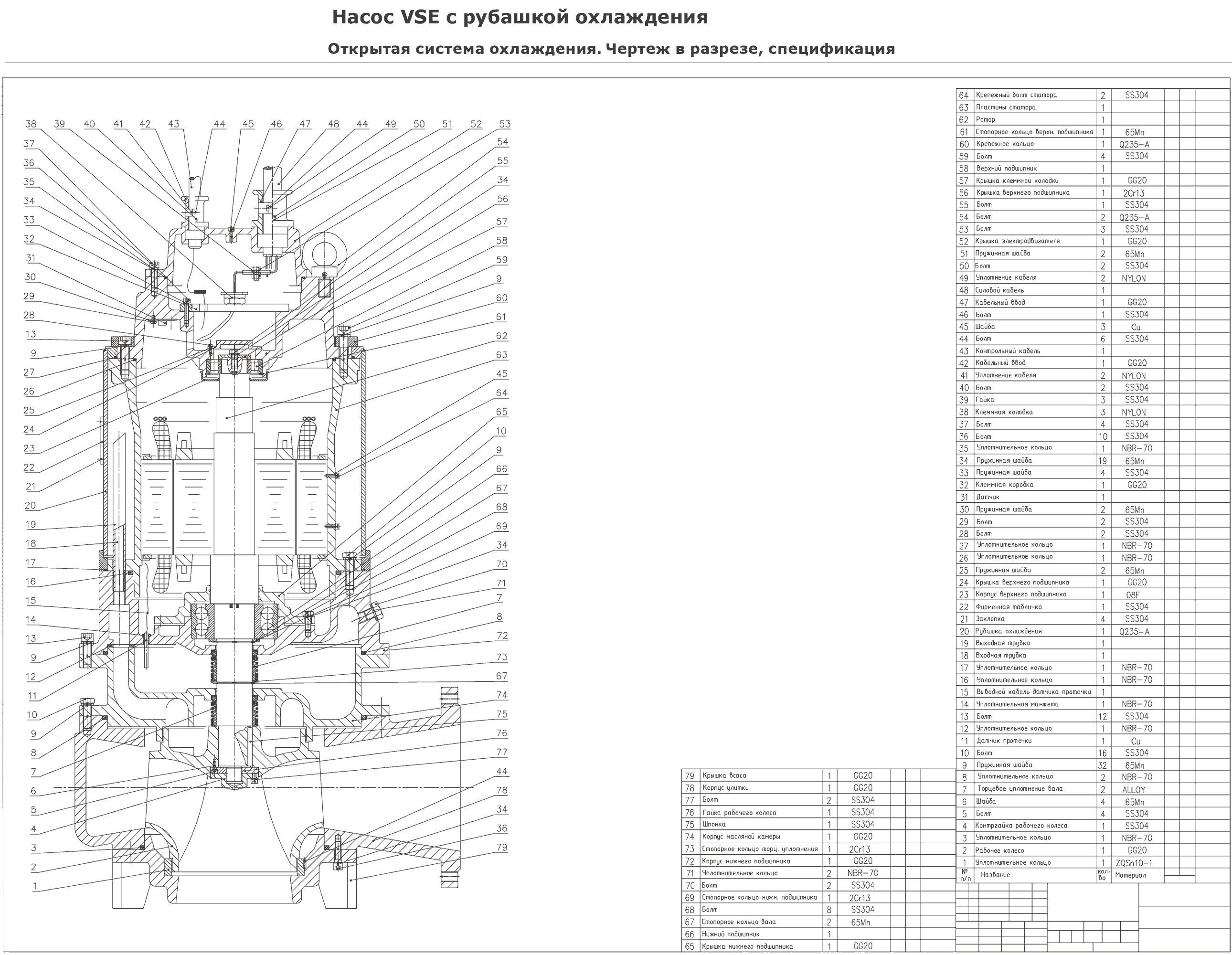

VSE – с рубашкой охлаждения

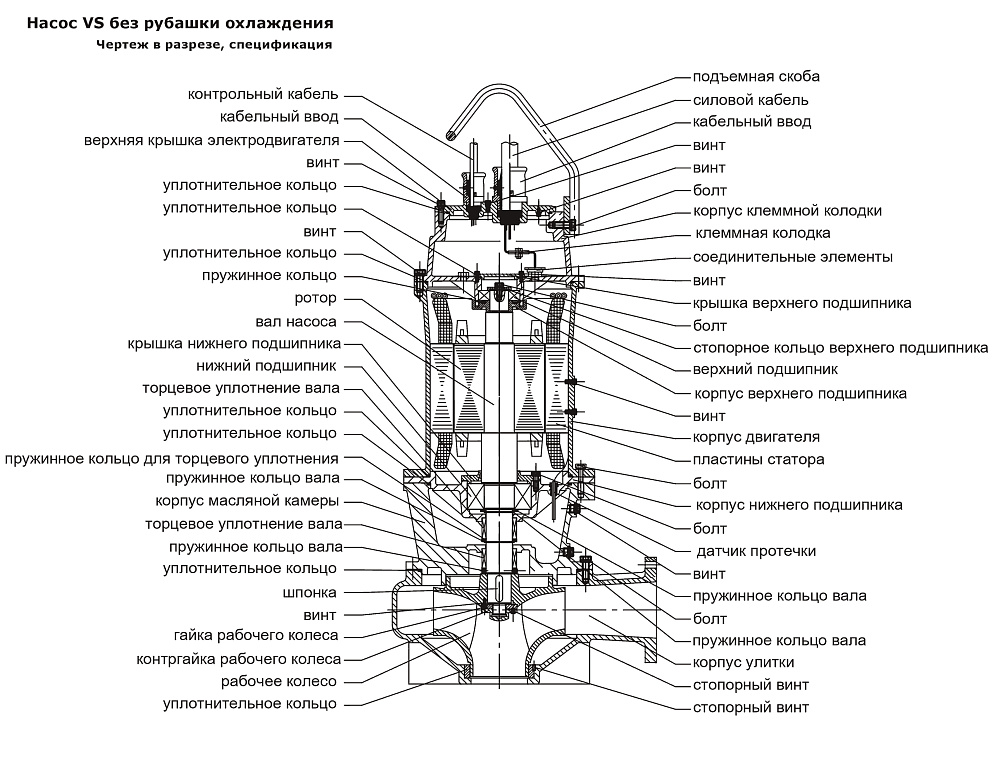

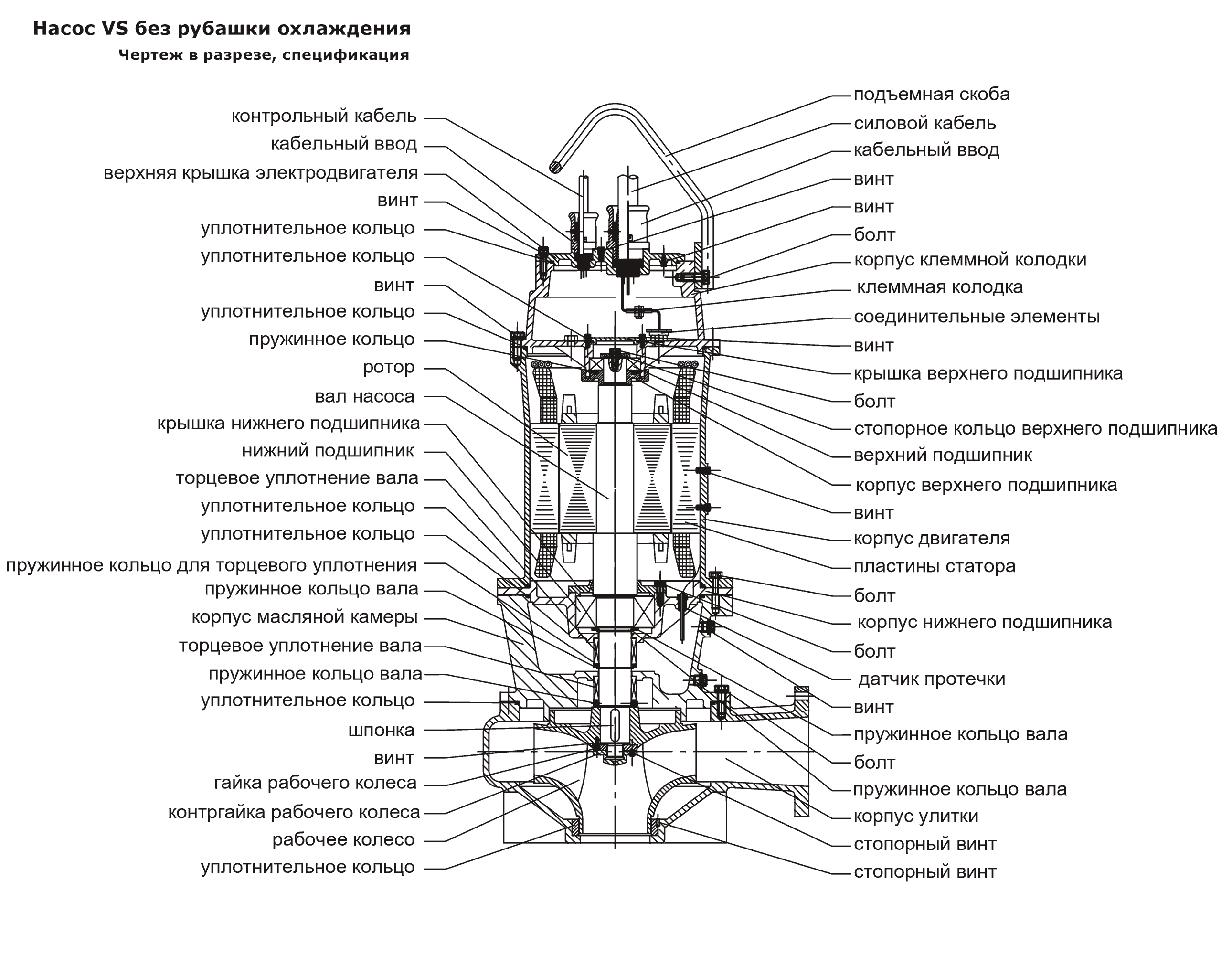

VS – без рубашки охлаждения
Вид монтажа:
S – Установка на муфте, без рубашки охлаждения
C – Установка на муфте, с рубашкой охлаждения
D – Сухая вертикальная установка
H – Сухая горизонтальная установка
Для подбора торцевых и кольцевых уплотнений для своей модели насоса используйте приведенные ниже таблицы.
VSE.80/VS.80 VSE.100/VS.100
| VSE.80 / VS.80 | VSE.100 / VS.100 | |||||
|---|---|---|---|---|---|---|
| Торцевые к-т | Кольцевые к-т | Торцевые к-т | Кольцевые к-т | Торцевые | Кольцевые к-т | |
| Мощность, кВт | 2 полюсный | 2 полюсный | 4 полюсный | |||
| 2,2 | 82321003 | 82321004 | 82321019 | 82321014 | ||
| 3 | 82321003 | 82321004 | 82321003 | 82321004 | ||
| 4 | 82321019 | 82321014 | 82321013 | 82321014 | ||
| 5,5 | 82321001 | 82321002 | 82321001 | 82321002 | ||
| 7,5 | 82321001 | 82321002 | 82321001 | 82321002 | ||
| 9 | 82321001 | 82321002 | 82321001 | 82321002 | ||
| 11 | 82321005 | 82321006 | 82321005 | 82321006 | ||
| 15 | 82321005 | 82321006 | 82321005 | 82321006 | ||
| 18,5 | 82321007 | 82321008 | ||||
| 22 | 82321007 | 82321008 | ||||
| 25 | ||||||
VSE.150/VS.150
| VSE.150 / VS.150 | ||||
|---|---|---|---|---|
| Торцевые к-т | Кольцевые к-т | Торцевые к-т | Кольцевые к-т | |
| Мощность, кВт | 4 полюсный | 6 полюсный | ||
| 2,2 | ||||
| 3 | ||||
| 4 | 82321001 | 82321006 | ||
| 5,5 | 82321001 | 82321006 | ||
| 7,5 | 82321001 | 82321006 | ||
| 9 | 82321001 | 82321006 | ||
| 11 | 82321005 | 82321006 | ||
| 15 | ||||
| 18,5 | 82321007 | 82321008 | ||
| 22 | 82321007 | 82321008 | ||
| 25 | 82321007 | 82321008 | ||
VSE.200/VS.200 VSE.250/VS.250
| VSE.200 / VS.200 | VSE.250 / VS.250 | |||||
|---|---|---|---|---|---|---|
| Торцевые к-т | Кольцевые к-т | Торцевые к-т | Кольцевые к-т | Торцевые к-т | Кольцевые к-т | |
| Мощность, кВт | 4 полюсный | 6 полюсный | 4 полюсный | |||
| 2,2 | ||||||
| 3 | ||||||
| 4 | ||||||
| 5,5 | 82321005 | 82321006 | ||||
| 7,5 | 82321005 | 82321006 | ||||
| 9 | ||||||
| 11 | 82321005 | 82321006 | ||||
| 15 | ||||||
| 18,5 | 82321007 | 82321008 | 82321007 | 82321008 | ||
| 22 | 82321007 | 82321008 | 82321007 | 82321008 | ||
| 25 | 82321007 | 82321008 | 82321007 | 82321008 | ||
Техническое обслуживание
Перед началом сервисных работ и технического обслуживания необходимо тщательно промыть насос чистой водой. После разборки детали насоса следует очистить сухой тканью. При нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. Если в перекачиваемой жидкости большое содержание твердых частиц или имеется песок, насос следует проверять каждые 1500 часов или раз в полгода.
Необходимо проверить следующее:
- Потребляемая мощность
- Сопротивление изоляции обмотки
- Уровень и состояние масла/охлаждающей жидкости
- Кабельный ввод
- Детали насоса
- Подшипники
Замена масла/охлаждающей жидкости
Через 3000 часов эксплуатации или раз в год проводят замену масла (или охлаждающей жидкости) в масляной камере, как это описано ниже. Если заменено уплотнение вала, то также необходимо заменить и масло. В таблицах указано необходимое количество масла/охлаждающей жидкости насоса VS, VSE:
Насосы VS и VSE с открытой системой охлаждения:| Р2, кВт | Объем, л | Р2, кВт | Объем, л |
|---|---|---|---|
| 2,2-3 | 0,25 | 18,5-22 | 4,2 |
| 4 | 0,4 | 30-55 | 20 |
| 5,5-7,5 | 1,2 | 90-132 | 30 |
| 11-15 | 2,5 | 160-220 | 35 |
Насосы VSE c закрытой (гликолевой) системой охлаждения
| Р2, кВт | Объем, л | Р2, кВт | Объем, л |
|---|---|---|---|
| 2,2-3 | 6,5 | 18,5-22 | 60 |
| 4 | 7,5 | 30-55 | 75 |
| 5,5-7,5 | 14 | 75 | 100 |
| 11-15 | 40 |
|
|
Загрязненные насосы
Насос будет классифицироваться как загрязненный, если он использовался для перекачивания ядовитых или опасных для здоровья жидкостей. При запросе на сервисное обслуживание и перед отправкой насоса свяжитесь с нами для предоставления подробной информации о составе перекачиваемой жидкости.
Любой запрос на сервисное обслуживание должен содержать информацию о составе перекачиваемой жидкости. В противном случае наша компания оставляет за собой право отказать в проведении сервисного обслуживания. Перед отправкой насоса на сервисное обслуживание промойте его максимально возможным способом.
