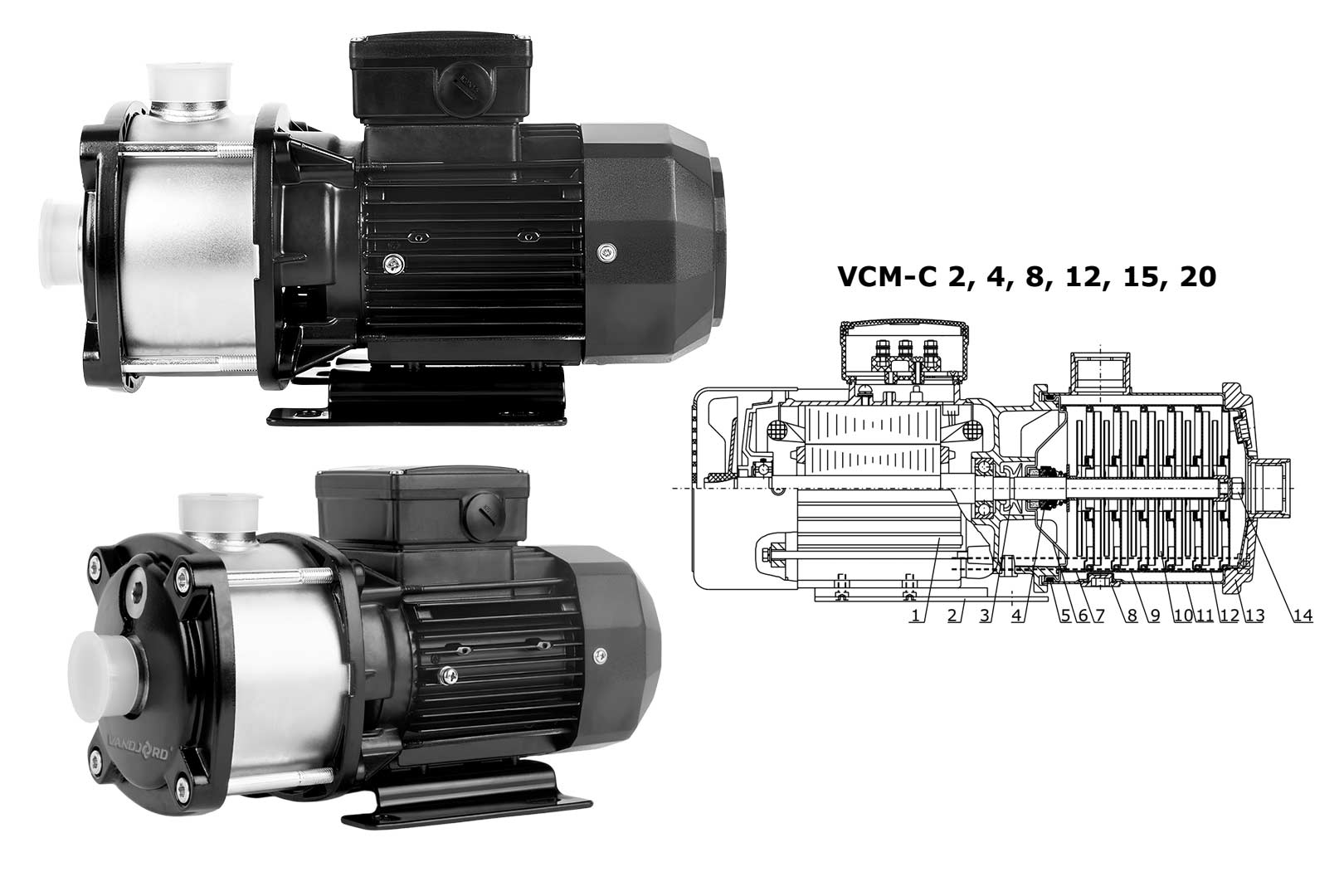

Vandjord VCM-C - рабочие колеса, камеры, вал, корпус с цельным кожухом из нержавеющей стали AISI 304. Всасывающая и напорная части – нержавеющая сталь AISI 304.
На 1 насос рекомендовано: торцевое уплотнение – 1 шт; прокладка – количество ступеней в насосе +1 шт.
| Типоразмер насоса | 2 | 4 | 8 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|
| Диаметр уплотнения, мм | D16 | D20 | ||||
| Торцевое уплотнение BBAV | 82291006 | |||||
| Торцевое уплотнение BBQV | 82291007 | |||||
| Кольцевое уплотнение FKM | 82291008 | 82291009 | ||||
Область применения
- водоснабжение;
- системы повышения давления;
- производственные системы перекачивания технологических жидкостей;
- системы отопления, вентиляции и кондиционирования воздуха.
Многоступенчатые центробежные насосы VCM предназначены для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых или длинноволокнистых включений.
В системах, где контактирующие с перекачиваемой жидкостью детали изготовлены из нержавеющей стали, необходимо применять насосы модели VCM из нержавеющей стали.
Перекачиваемые жидкости
Чистые, невзрывоопасные жидкости, не содержащие твердых частиц или длинных волокон. Жидкость не должна оказывать химического и абразивного воздействия на материалы насоса. Если предполагается использовать насос для подачи жидкости, плотность и/или вязкость которой отличаются от плотности и/или вязкости воды, в этом случае вследствие изменения гидравлической мощности необходимо обратить внимание на значение требуемой мощности электродвигателя.
В системах горячего водоснабжения, возможно выпадение абразивного осадка, который способен повреждать детали из чугуна. В таких системах необходимо применять насосы с всасывающей и напорной частями выполненными из нержавеющей стали.
Предупреждение! Насос не предназначен для перекачивания воспламеняющихся или токсичных жидкостей.
Техническое обслуживание
Внутренние детали насоса не требуют технического обслуживания. Для обеспечения надлежащего охлаждения электродвигатель должен быть чистым. Если насос устанавливается в запыленном месте, его необходимо раз в месяц чистить и проверять. Во время чистки необходимо учитывать степень защиты корпуса электродвигателя. Двигатель оснащён подшипниковыми узлами, заправленными консистентной смазкой на весь срок службы и не требующими технического обслуживания.
Очистка
Перед длительным периодом простоя насос следует промыть чистой водой, чтобы исключить коррозию и образование отложений в насосе. В зависимости от перекачиваемой среды (наличие взвесей, солей железа, повышенная жёсткость воды) может потребоваться очистка гидравлической части.
Технические данные
Максимальное давление в системе: 10 бар
Допустимая температура перекачиваемой жидкости: от -15 до +90 °C (VCM-B/I), от -20 до +104 °C (VCM-C)
Класс изоляции: F
Класс энергоэффективности: IE2/IE3, IE1 (для однофазных двигателей)
Электродвигатели мощностью 0,37 и 0,55 кВт не входят в классификацию IE
Класс защиты: IP55
Напряжение питания: 1x220-230/240В, 3х380~400В
Стандартная частота: 50 Гц
Торцевое уплотнение вала
Насосы VCM-C оснащены кольцевым уплотнением вала с парой трения Графит (Carbon) по Керамике (Ceramic) для моделей до 8-го типоразмера, Графит (Carbon) по Карбиду Кремния (Sic) для моделей с 8-го типоразмера с материалом вторичного уплотнения – FKM. Температурный диапазон уплотнения от -20 до +104 °C. Материал уплотнительных колец насоса – FKM. Для оценки герметичности торцевого уплотнения в насосе существует специальное отверстие, если через него фиксируется утечка жидкости, это может означать, что торцевое уплотнение пропускает перекачиваемую жидкость вследствие повреждения или износа.
