Артикулы торцевых уплотнений
Для подбора замены торцевого уплотнения, используйте приведенную таблицу. Для определения диаметра вала вашего насоса, используйте таблицы сопоставления моделей насосов и диаметра.
Диаметры вала NBV 18, 25 мм
|
Мощность, кВт/Полюсность
|
|
NBV модель
|
0,75/ 2р
|
0,75/ 4р
|
1,1/ 2р
|
1,1/ 4р
|
1,5/ 2р
|
1,5/ 4р
|
1,5/ 6р
|
2,2/ 2р
|
2,2/ 4р
|
2,2/ 6р
|
3,0/ 2р
|
3,0/ 4р
|
3,0/ 6р
|
4,0/ 2р
|
4,0/ 4р
|
4,0/ 6р
|
5,5/ 2р
|
5,5/ 4р
|
5,5/ 6р
|
7,5/ 2р
|
7,5/ 4р
|
Диаметр вала, мм
|
|
NBV 32
|
•
|
•
|
•
|
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18
|
|
NBV 40
|
|
•
|
•
|
•
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 50
|
|
•
|
•
|
•
|
•
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 65
|
|
•
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 80
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 100
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 32
|
|
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
|
|
25
|
|
NBV 40
|
|
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
NBV 50
|
|
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
|
|
•
|
|
|
•
|
|
|
NBV 65
|
|
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
|
|
•
|
|
|
NBV 80
|
|
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
NBV 100
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
NBV 125
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
|
NBV 150
|
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
Диаметры вала NBV 35, 45 мм
|
Мощность, кВт/Полюсность
|
|
NBV модель
|
7,5/ 6р
|
11/ 2р
|
11/ 4р
|
11/ 6р
|
15/ 2р
|
15/ 4р
|
15/ 6р
|
18,5/ 2р
|
18,5/ 4р
|
18,5/ 6р
|
22/ 2р
|
22/ 4р
|
22/ 6р
|
30/ 2р
|
30/ 4р
|
30/ 6р
|
37/ 2р
|
37/ 4р
|
45/ 2р
|
45/ 4р
|
Диаметр вала, мм
|
|
NBV 50
|
|
•
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
35
|
|
NBV 65
|
|
•
|
|
|
•
|
|
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
NBV 80
|
|
•
|
•
|
|
•
|
|
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
NBV 100
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
NBV 125
|
•
|
|
•
|
|
|
•
|
|
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
NBV 150
|
•
|
|
•
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 200
|
•
|
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 65
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
|
|
45
|
|
NBV 80
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
•
|
|
|
NBV 100
|
|
|
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
|
•
|
|
•
|
|
|
NBV 125
|
|
|
|
|
|
|
|
|
•
|
|
|
•
|
|
•
|
•
|
|
•
|
|
•
|
|
|
NBV 150
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
|
•
|
|
NBV 200
|
|
|
|
|
|
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
•
|
|
•
|
|
•
|
|
NBV 250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•
|
Диаметры вала NBV 55, 65, 75 мм
|
Мощность, кВт/Полюсность
|
|
NBV модель
|
37/ 6р
|
45/ 4р
|
55/ 2р
|
55/ 4р
|
75/ 2р
|
75/ 4р
|
90/ 2р
|
90/ 4р
|
110/ 2p
|
110/ 4p
|
132/ 2р
|
132/ 4р
|
160/ 2р
|
160/ 4р
|
185/ 2р
|
185/ 4р
|
200/ 2р
|
200/ 4р
|
220/ 4р
|
250/ 4р
|
280/ 4р
|
315/ 4р
|
Диаметр вала, мм
|
|
NBV 80
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
55
|
|
NBV 100
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 125
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 150
|
|
|
|
•
|
|
•
|
•
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 200
|
•
|
•
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 250
|
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 300
|
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 350
|
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NBV 100
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
65
|
|
NBV 125
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
NBV 150
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
NBV 200
|
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
|
75
|
|
NBV 250
|
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
|
|
|
|
NBV 300
|
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
•
|
|
•
|
|
|
|
|
|
NBV 350
|
|
|
|
|
|
|
|
|
|
•
|
|
•
|
|
•
|
|
•
|
|
•
|
•
|
•
|
•
|
•
|

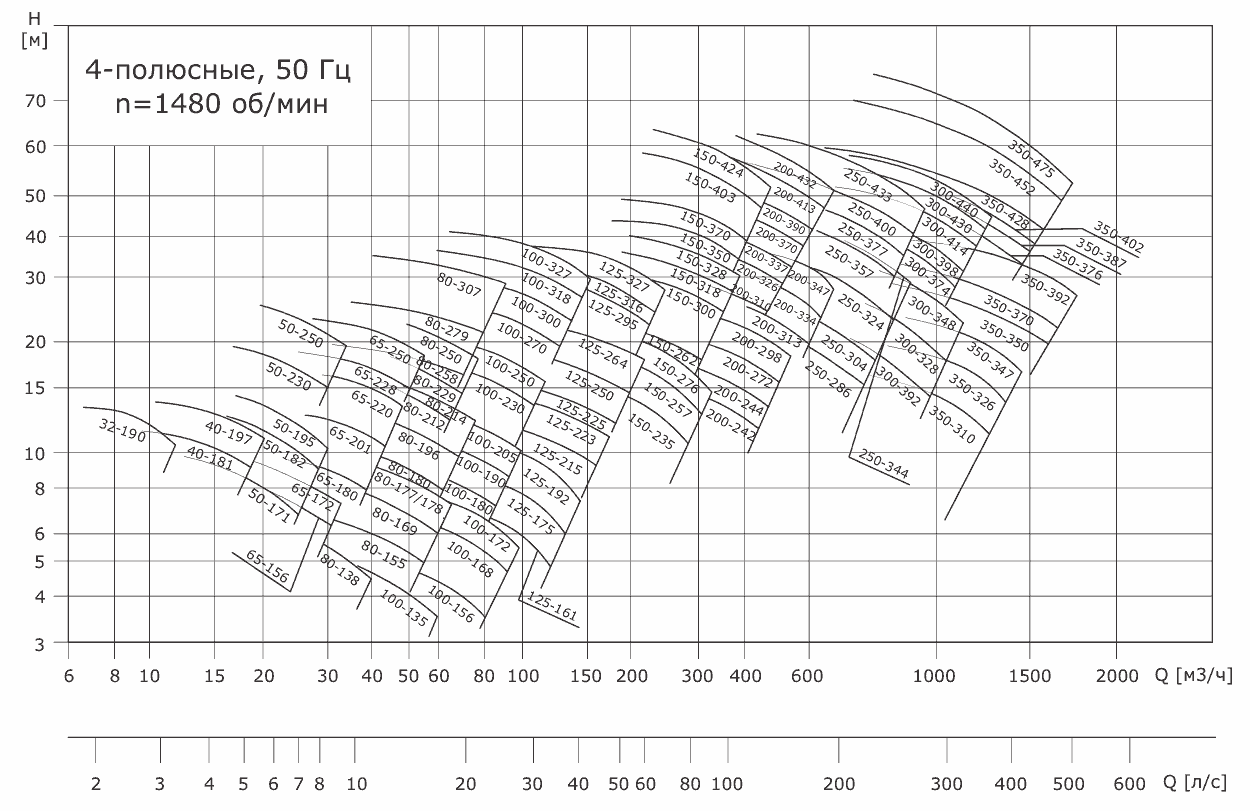

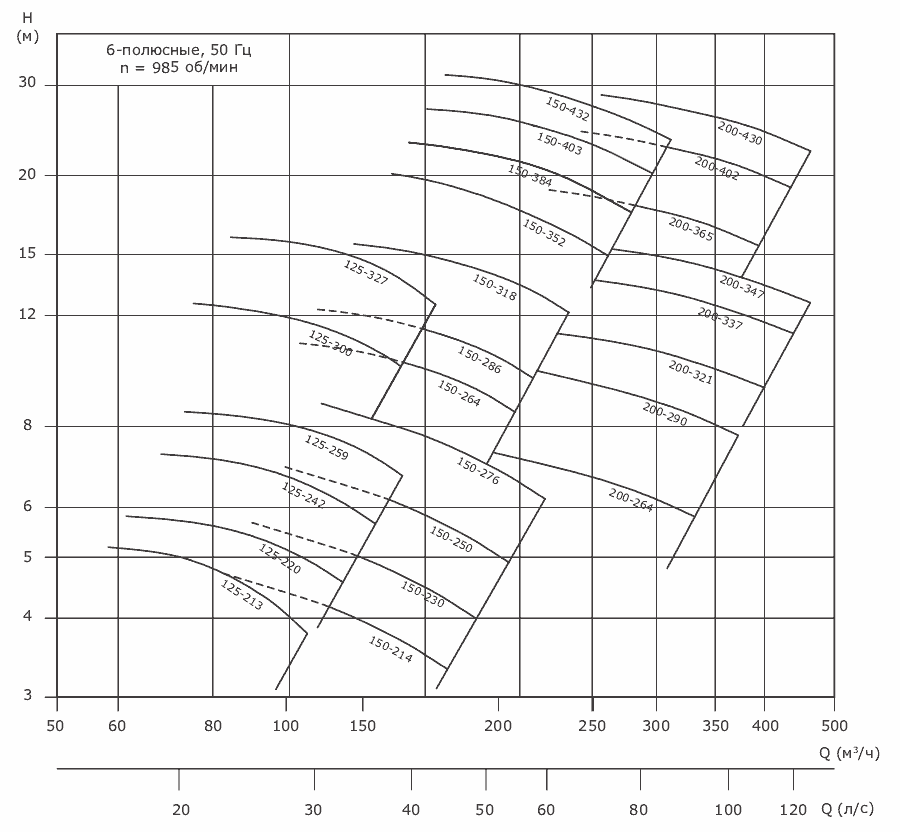

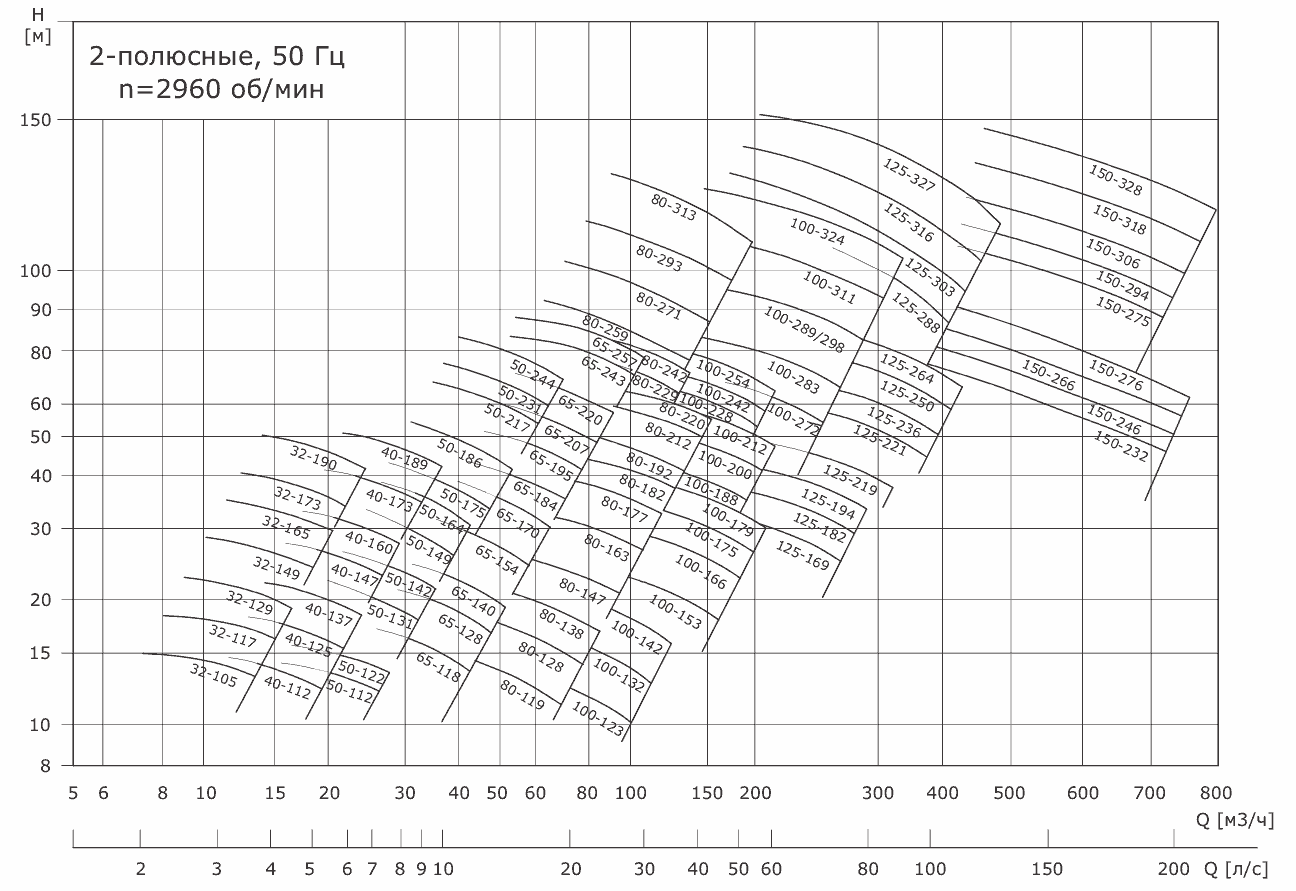

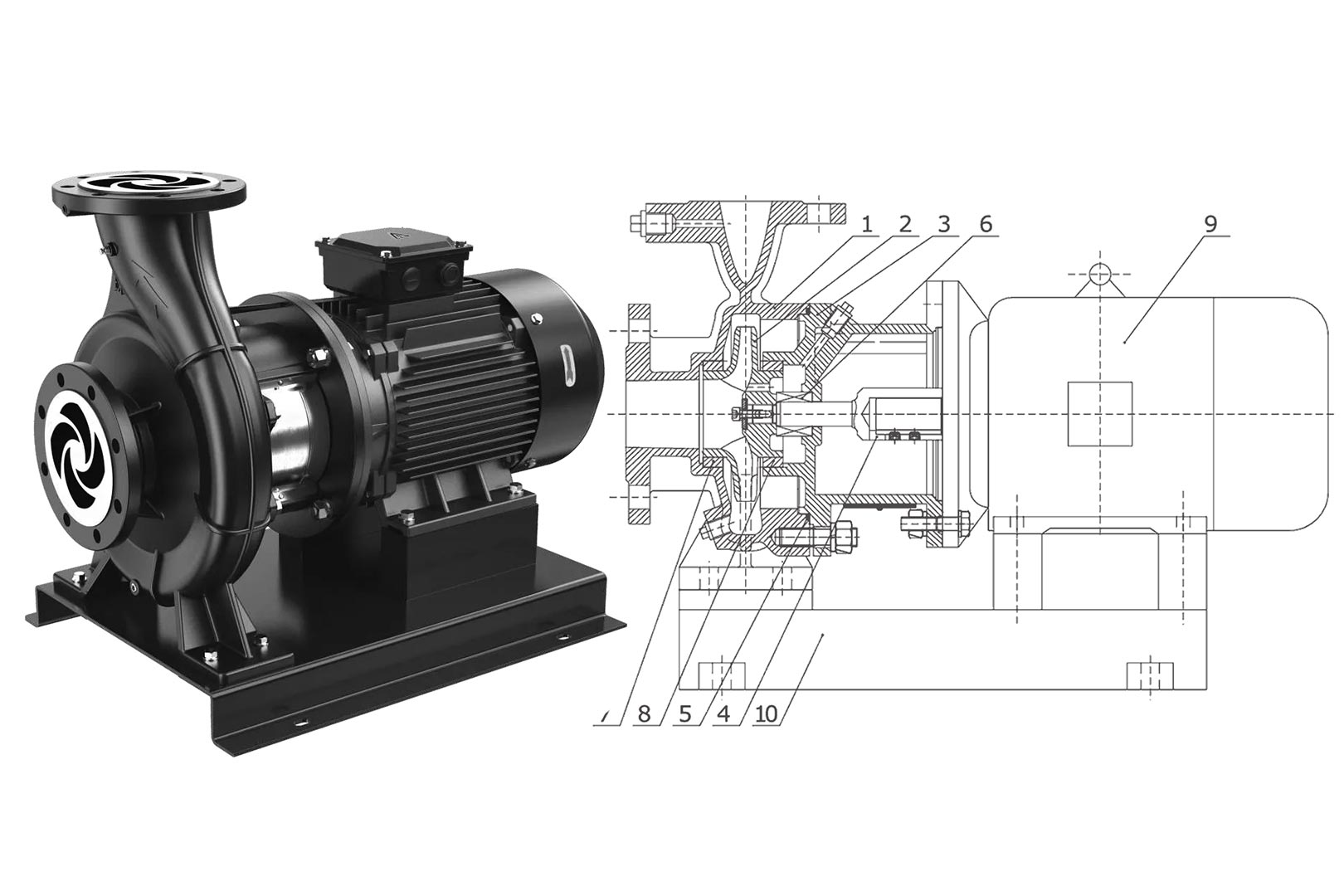

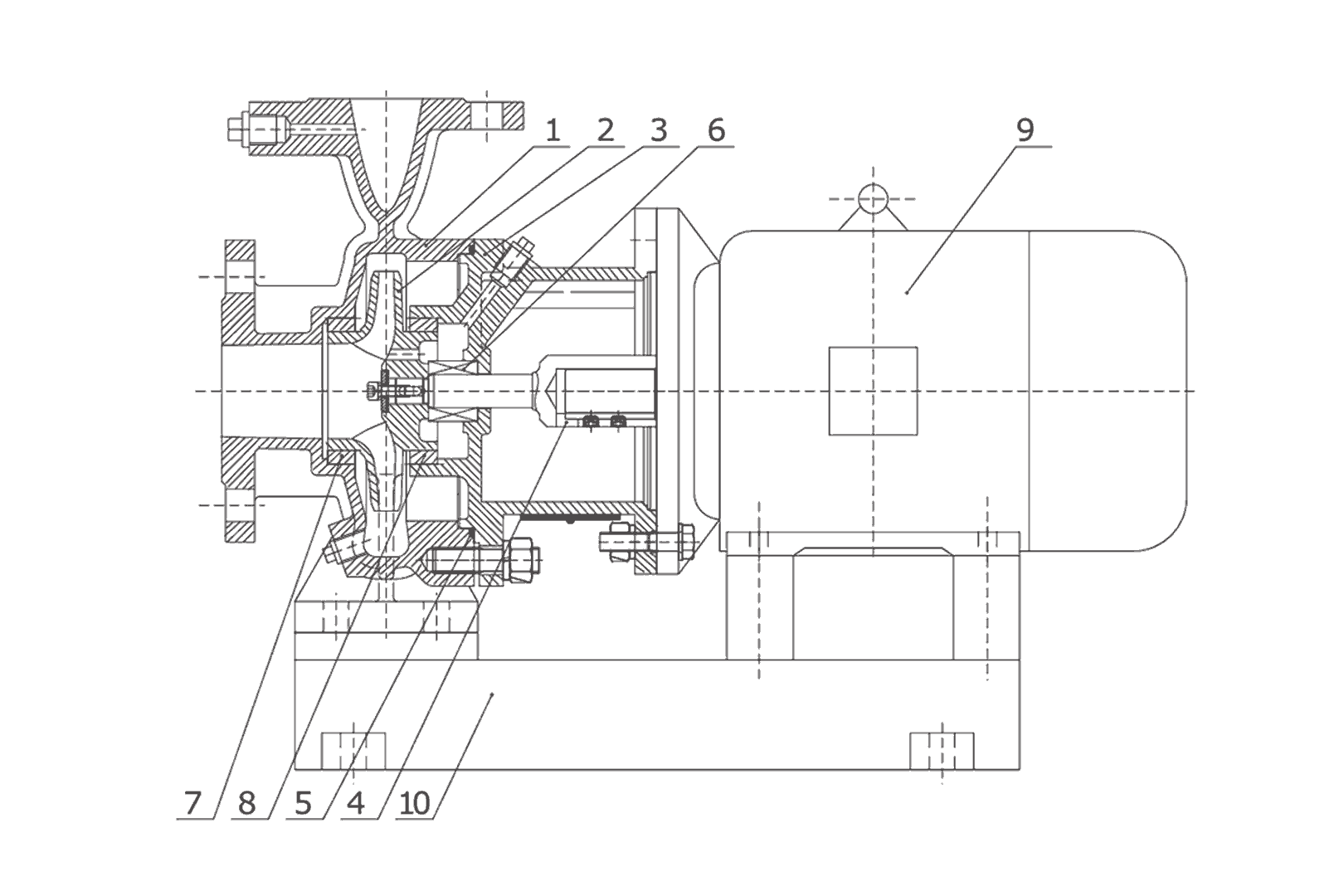

Насос NBV в разрезе
|
№
|
Наименование
|
Стандарт исполнения
|
Материал
|
Пояснение
|
|
1
|
Корпус насоса
|
ГОСТ 1412-85
|
Серый чугун СЧ25
|
|
|
GB/T9439-2010
|
Чугун НТ250/QT400-18
|
Давление корпуса PN16
|
|
GB 1348-2019
|
Чугун QT500
|
Давление корпуса PN25
|
|
2
|
Рабочее колесо
|
GB/T9439-2010
|
Чугун НT200
|
|
|
06Cr19Ni10
|
Нерж. сталь 304
|
|
|
3
|
Фонарь электродвигателя
|
GB/T9439-2010
|
Чугун НТ250
|
|
|
-
|
-
|
|
|
4
|
Промежуточный вал
|
GB/T4237-2007 GB/T20878-2007
|
Нерж. сталь 2Cr13
Нерж. сталь 0Cr18Ni9 (SS 304)
|
|
|
-
|
-
|
|
|
5
|
Кольцевое уплотнение
|
GB3452.1
|
EPDM
|
|
|
GB/T 30308-2013
|
FXM
|
Масло или агрессивная жидкость
|
|
6
|
Торцевое уплотение
|
В зависимости от исполнения
|
EPDM+SS304+Sic+Sic
|
Для жидкостей в т. ч. с содержанием гликоля, с рабочей температурой перекачиваемой жидкости -20…+120 °С
|
|
EPDM+SS304+Carbon+Sic
|
Для жидкостей с рабочей температурой 0…+120 °С. Не подходит для питьевой воды
|
|
FXM+SS304+Sic+Sic
|
Для жидкостей с рабочей температурой до +140 °С
|
|
7
|
Кольцо щелевого уплотнения в корпусе насоса
|
GB/T1176-2013
|
Бронза ZCuSn10ZN2
|
|
|
8
|
Кольцо щелевого уплотнения в фонаре электродвигателя
|
GB/T1176-2013
|
Бронза ZCuSn10ZN2
|
|
|
-
|
-
|
|
|
9
|
Электродвигатель
|
|
|
|
|
10
|
Рама-основание
|
GB/T700-2006 GB/T709-2006
|
Сталь конструкционная Q235
|
|
