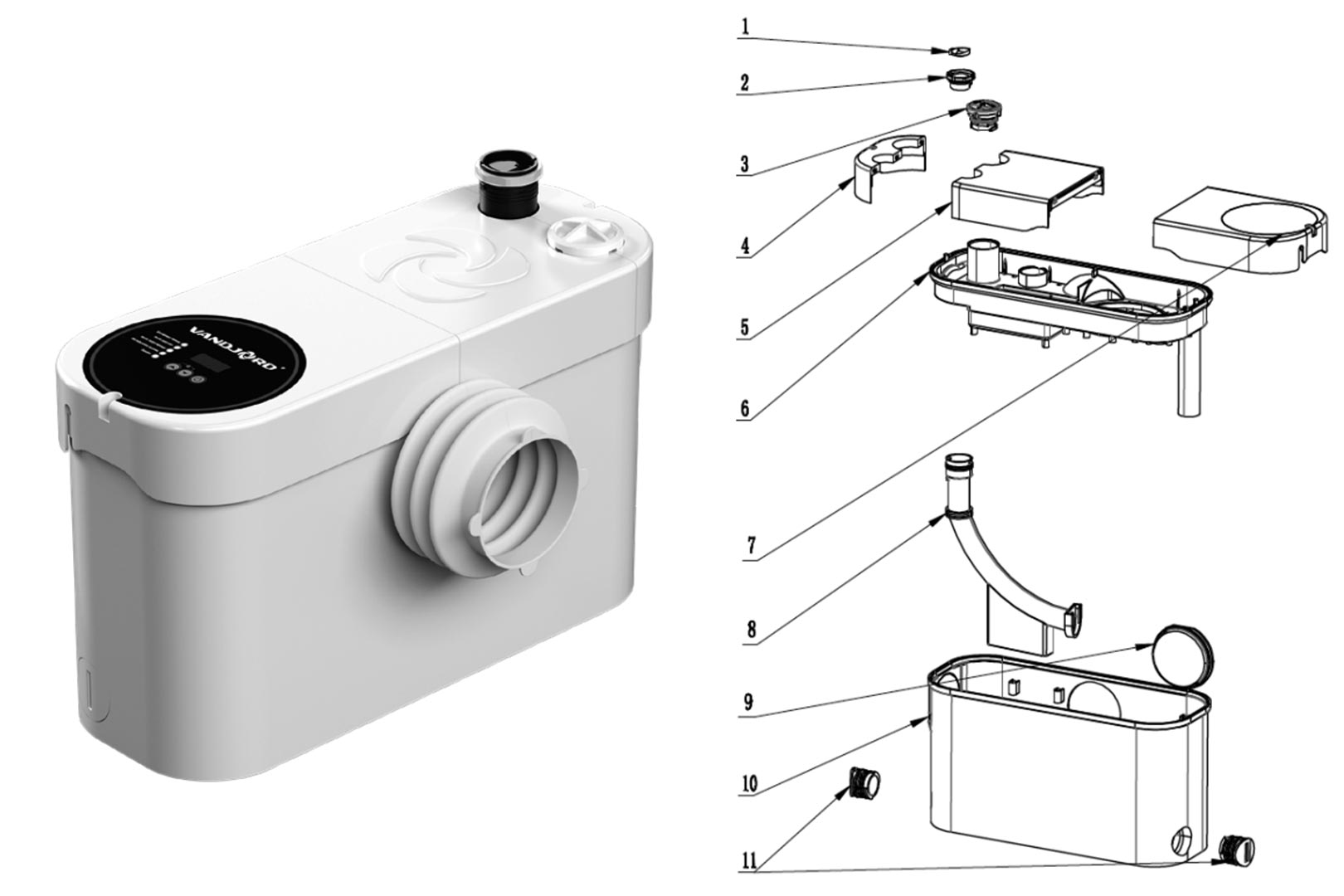

Для подбора запчастей используйте приведенную таблицу и взрыв-схему.
| № | Артикул | Наименование РУС / ENG | Примечание |
|---|---|---|---|
| 82111008 | Электродвигатель / Motor for CITILIFT TRIO | Электродвигатель поставляется в комплекте с двумя крышками и торцевым уплотнением. | |
| 82111009 | Нож измельчителя / Cutter for CITILIFT TRIO | ||
| 82111010 | Плата управления / PCB board for CITILIFT TRIO | ||
| 4,5,7 | 82111004 | Крышка бака / Top cover for CITILIFT TRIO | Крышка состоит из 3-х составных частей, с защитным экраном для панели управления (панель управления поставляется отдельно) |
| 82111011 | Соединитель / Connector for CITILIFT TRIO | ||
| 82111012 | Датчик уровня / Liquid level sensor for CITILIFT TRIO | ||
| 82111013 | Датчик давления / Air pressure sensor for CITILIFT TRIO | ||
| 1,2 | 82111001 | Обратный клапан / Non return valve for CITILIFT TRIO | Взаимозаменяем с клапаном от Sololift2 D2/C3 97775371 |
| 82111002 | Переходник / Connector DN32/40 for CITILIFT TRIO | ||
| 82111019 | Переходник с обратным клапаном / Connector DN40/50 with NRV for CITILIFT TRIO | ||
| 82111014 | Напорный патрубок / Outlet elbow for CITILIFT TRIO | ||
| 9 | 82111003 | Заглушка / Inlet sealing cover for CITILIFT TRIO | |
| 82111005 | Панель управления / Display board for CITILIFT TRIO | ||
| 8 | 82111006 | Напорная трубка / Outlet pipe for CITILIFT TRIO | |
| 10 | 82111007 | Бак / Tank w/o cover for CITILIFT TRIO | Бак без крышки |
| 82111015 | Угольный фильтр набор / Carbon filters, set 5 pcs. | 5 штук в комплекте | |
| 82111016 | Торцевое уплотнение с крышкой / Mechanical seal with cover for CITILIFT TRIO | ||
| 82111017 | Комплект кольцевых уплотнений / O-rings set for CITILIFT TRIO | ||
| 82111018 | Рабочее колесо / Impeller for CITILIFT TRIO | ||
| 82111020 | Крышка электродвигателя / Motor cover with handles for CITILIFT TRIO | ||
| 82111021 | Обратный клапан под угольным фильтром / NRV under carbon filterfor CITILIFT TRIO | ||
| 82111023 | Неподвижная часть измельчителя / Stationary lower plate for cutter for CITILIFT TRIO |
Назначение
CITILIFT TRIO представляет собой компактную, готовую к монтажу автоматическую, канализационную насосную установку со встроенным профессиональным режущим механизмом.
Установки предназначены для перекачивания сточных вод (включая фекалии) с температурой до +65 °С (кратковременно, до 3 мин. возможно перекачивание до +90 °С):
- в частных домах, квартирах, небольших офисах, кафе и ресторанах из унитаза, умывальника, биде, душевой кабины;
- от посудомоечной машины, стиральной машины;
- в кухонных мойках для перекачки стоков с ограниченным количеством жира и пищевых отходов;
- в мойках в производстве, в лабораториях, медицинских центрах для перекачки неагрессивных промышленных стоков без крупных включений.
Установки НЕ предназначены для использования:
- в общественных местах с большим количеством посетителей (крупные рестораны, театры, торговые центры и пр.)
- для перекачки агрессивных жидкостей и воспламеняемых жидкостей, включая нефтепродукты, химикаты и растворители.
Не допускается попадание в установку крупных, твердых и длинноволокнистых включений, как: бумажные полотенца, гигиенические прокладки, ватные палочки, металлические и пластиковые детали.
Конструкция
Насосная установка CITILIFT с частотным преобразователем состоит из следующих частей:
- сборный резервуар с крышкой;
- насос, состоящий из электродвигателя с силовым кабелем, уплотнения вала, рабочего колеса с профессиональным режущим механизмом;
- трех подводящих и одного отводящего патрубков, одного подводящего патрубка для унитаза (110 мм);
- датчика уровня.
Технические данные
- Напряжение питания: 1 x 220 В ±15%, 50 Гц.
- Потребляемая мощность: не более 600 Вт.
- Частота вращения: до 4500 мин-1.
- Номинальный ток: 5,0 А.
- Класс изоляции: F.

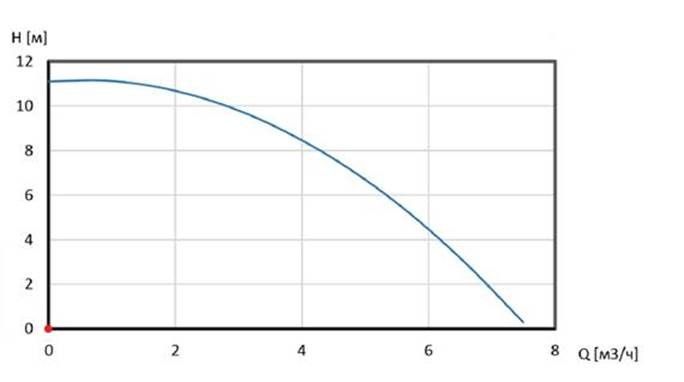

- Расход: не более 7,5 м3/ч.

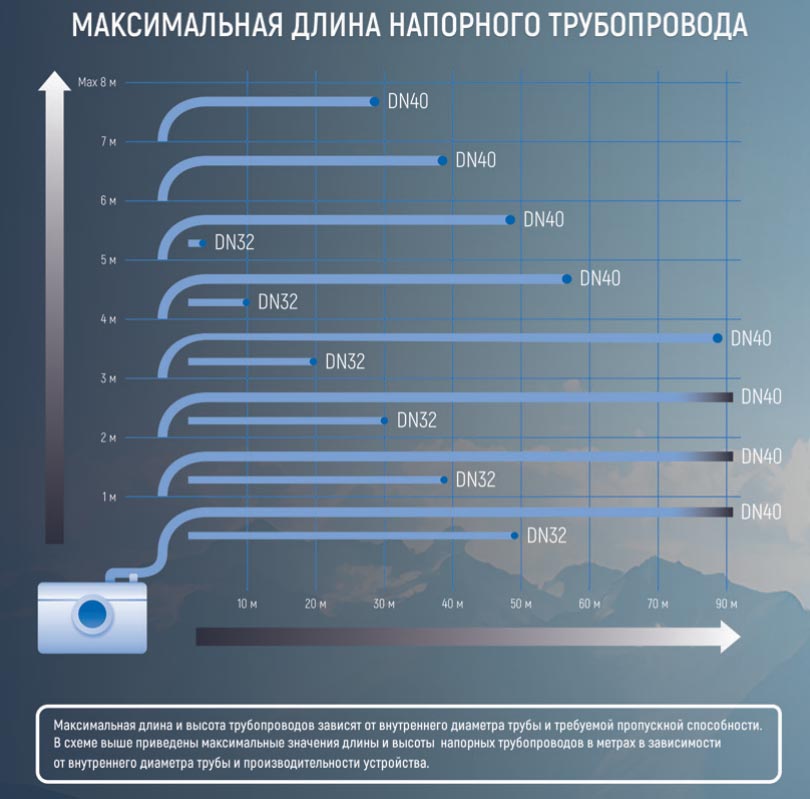

- Напор в системе: не более 11,0 м.
- Кабель питания: 1,5 м, 0,75 мм2 (H05VV-F-3G).
- Масса нетто: 10,2 кг.
- Температура жидкости: не более +65 °C (+90 °C кратковременно, не более 3 минут).
- Температура окружающей среды: от +5 до +40 °C.
- Рабочий режим: S3 - 50 % – 1 минута (30 с включен, 30 с выключен).
