Данные для заказа
| Артикул | Наименование | Функционал | Напряжение (В) | Кол-во насосов | Макс. мощность насосов (кВт) | Макс. ток насоса (А) |
|---|---|---|---|---|---|---|
| 51541001 | Control LCV 111 2,2 kW (12A) DOL | Базовый | 1×220 | 1 | 2,2 | 12 |
| 51541002 | Control LCV 131 5,5 kW (12A) DOL | Базовый | 3×380 | 1 | 5,5 | 12 |
| 51541003 | Control LCV 131 7,5 kW (18A) DOL | Базовый | 3×380 | 1 | 7,5 | 18 |
| 51541004 | Control LCV 131 11 kW (25A) DOL | Базовый | 3×380 | 1 | 11 | 25 |
| 51541005 | Control LCV 131 15 kW (32A) DOL | Базовый | 3×380 | 1 | 15 | 32 |
| 51541006 | Control LCV 211 2,2 kW (12A) DOL | Расширенный | 1×220 | 1 | 2,2 | 12 |
| 51541007 | Control LCV 212 2,2 kW (12A) DOL | Расширенный | 1×220 | 2 | 2,2 | 12 |
| 51541008 | Control LCV 231 5,5 kW (12A) DOL | Расширенный | 3×380 | 1 | 5,5 | 12 |
| 51541009 | Control LCV 231 11 kW (25A) DOL | Расширенный | 3×380 | 1 | 11 | 25 |
| 51541010 | Control LCV 231 15 kW (32A) DOL | Расширенный | 3×380 | 1 | 15 | 32 |
| 51541011 | Control LCV 232 5,5 kW (12A) DOL | Расширенный | 3×380 | 2 | 5,5 | 12 |
| 51541012 | Control LCV 232 11 kW (25A) DOL | Расширенный | 3×380 | 2 | 11 | 25 |
| 51541013 | Control LCV 232 15 kW (32A) DOL | Расширенный | 3×380 | 2 | 15 | 32 |
Общие сведения

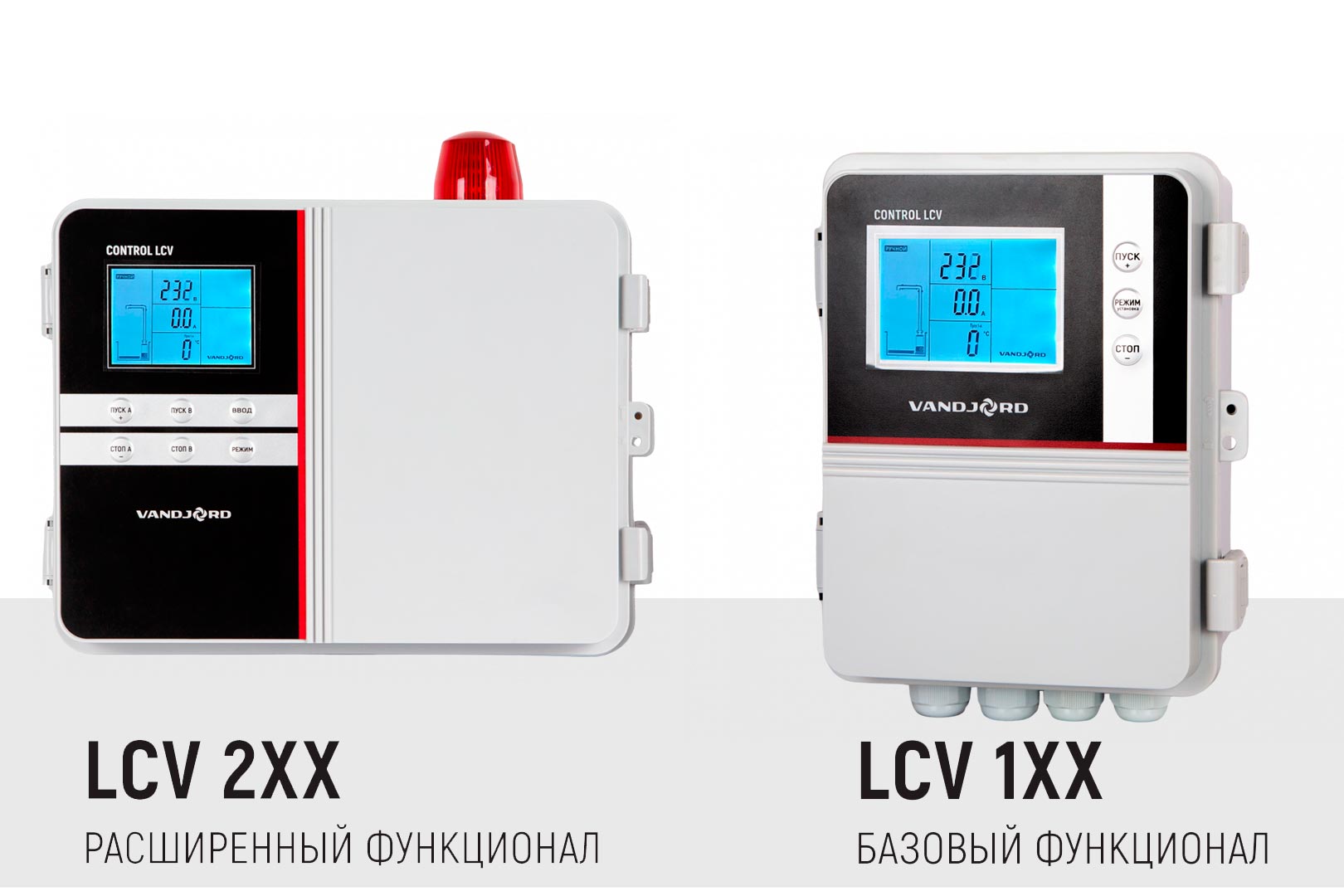

Шкафы управления серии Control LCV — это простые в использовании и надежные интеллектуальные устройства управления, которые могут широко использоваться для канализационных и дренажных насосов, глубинных скважинных насосов, повысительных насосов, самовсасывающих насосов, циркуляционных насосов и т.д.
Сфера применения
- водоотведение из колодца или приямка;
- промышленные системы канализации;
- наполнение резервуара из скважины или колодца;
- перекачивание из одного резервуара в другой;
- подача воды из скважины;
- повышение давления в сетях водоснабжения;
- циркуляция в системах отопления и холодоснабжения.
Эксплуатационные характеристики
- температура воздуха -10 °С ... + 40 °С;
- степень защиты IP65.
Функции шкафов управления
| Основные технические параметры | Модели CONTROL LCV | |||||
|---|---|---|---|---|---|---|
| 111 | 131 | 211 | 212 | 231 | 232 | |
| количество управляемых насосов | 1 | 1 | 1 | 2 | 1 | 2 |
| напряжение питания | 1×220В | 3×380В | 1×220В | 1×220В | 3×380В | 3×380В |
| максимальная мощность и ток подключаемых насосов |
2,2кВт; 11А |
5,5кВт; 12А 7,5кВт; 18А 11кВт; 25А 15кВт; 32А |
2,2кВт; 12А |
2,2кВт; 12А |
5,5кВт; 12А 11кВт; 25А 15кВт; 32А |
5,5кВт; 12А 11кВт; 25А 15кВт; 32А |
| Функции контроля | ||||||
| автоматический и ручной режимы работы | • | • | • | • | • | • |
| автоматическое чередование насосов | • | • | ||||
| переключение насосов в случае неисправности | • | • | ||||
| чередование насосов по времени наработки | • | • | ||||
| резервный насос участвует в работе при необходимости | • | • | ||||
| ЖК-дисплей и кнопки на русском языке | • | • | • | • | • | • |
| отображение суммарного времени работы насоса | • | • | • | • | • | • |
| возможность блокировки кнопок | • | • | • | • | • | • |
| функция памяти при пропадании питания | • | • | • | • | • | • |
| задержка пуска и остановки насоса | • | • | • | • | ||
| порт связи RS485 Modbus RTU | • | • | • | • | ||
| цифровые входы/выходы | • | • | • | • | ||
| дистанционная остановка насосов | • | • | • | • | ||
| Поддерживаемые датчики | ||||||
| поплавковые выключатели | только KR1 | только KR1 | • | • | • | • |
| погружные электроды | • | • | ||||
| реле давления | • | • | • | • | • | • |
| аналоговый датчик уровня/давления 4-20 мА | • | • | • | • | ||
| Функции защиты | ||||||
| защита по сухому ходу без датчиков | • | • | • | • | • | • |
| защита от заклинивания | • | • | • | • | • | • |
| защита от перегрузки | • | • | • | • | • | • |
| защита от повышенного напряжения | • | • | • | • | • | • |
| защита от пониженного напряжения | • | • | • | • | • | • |
| защита от частых повторных запусков | • | • | • | • | • | • |
| защита от пропадания фазы | • | • | • | |||
| защита от перекоса и неправильного чередования фаз | • | • | • | |||
| защита от перегрева (для насосов со встроенным датчиком температуры РТС/Klixon или Pt100) | • | • | • | • | ||
| защита насоса от протечек (для насосов с датчиком протечек) | • | • | • | • | ||
| защита вала насоса от коррозии | • | • | • | • | ||
| звуковой сигнал аварии | • | • | • | • | • | • |
| лампа аварии сверху шкафа | • | • | • | • | ||
| отображение записи о последних неисправностях | • | • | • | • | • | • |
Примеры использования
Водоотведение (дренаж и канализация)
Наполнение резервуара из колодца
Водоснабжение из скважины
