Данные для заказа
Преобразователи частоты IP20 1×220В, 50 Гц для насосов со стандартными трехфазными электродвигателями| Артикул | Наименование |
Мощность двигателя P2, кВт |
Номинальный ток In, A при 220 В |

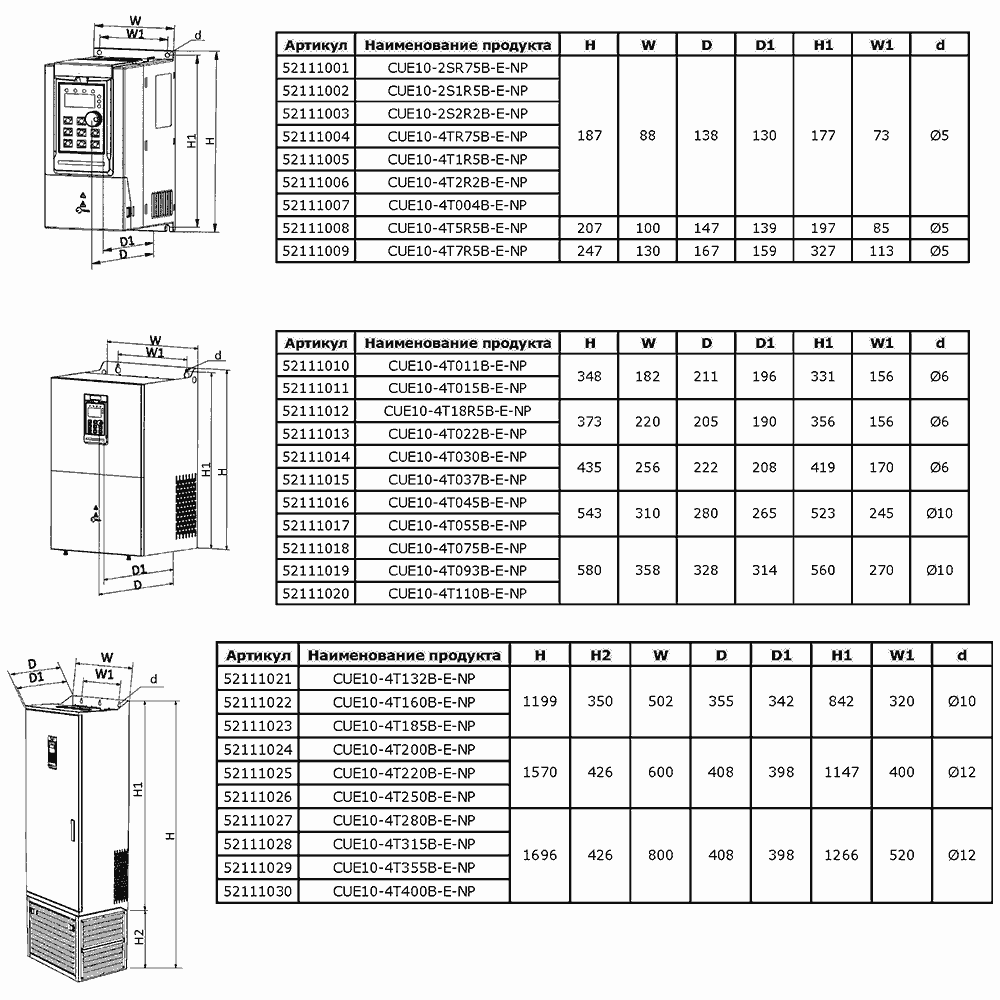

Габариты ВхШхГ, мм | Масса брутто, кг |
|---|---|---|---|---|---|
| 52111001 | CUE10-2SR75B-E-NP | 0,75 | 4,5 | 187х88х138 | 1,4 |
| 52111002 | CUE10-2S1R5B-E-NP | 1,5 | 7 | ||
| 52111003 | CUE10-2S2R2B-E-NP | 2,2 | 9,6 |
Преобразователи частоты IP20 3×380В, 50Гц для насосов со стандартными трехфазными электродвигателями
| Артикул | Наименование |
Мощность двигателя P2, кВт |
Номинальный ток In, A при 380 B |
Габариты ВхШхГ, мм | Масса брутто, кг |
|---|---|---|---|---|---|
| 52111004 | CUE10-4TR75B-E-NP | 0,75 | 2,5 | 187x88x138 | 1,4 |
| 52111005 | CUE10-4T1R5B-E-NP | 1,5 | 3,8 | 187x88x138 | 1,4 |
| 52111006 | CUE10-4T2R2B-E-NP | 2,2 | 5,1 | 187x88x138 | 1,4 |
| 52111007 | CUE10-4T004B-E-NP | 4 | 9 | 207x100x147 | 1,7 |
| 52111008 | CUE10-4T5R5B-E-NP | 5,5 | 13 | 247x130x167 | 2,6 |
| 52111009 | CUE10-4T7R5B-E-NP | 7,5 | 17 | 247x130x167 | 2,7 |
| 52111010 | CUE10-4T011B-E-NP | 11 | 25 | 348x182x211 | 7,0 |
| 52111011 | CUE10-4T015B-E-NP | 15 | 32 | 348x182x211 | 7,1 |
| 52111012 | CUE10-4T18R5B-E-NP | 18,5 | 37 | 373x220x205 | 10 |
| 52111013 | CUE10-4T022B-E-NP | 22 | 45 | 373x220x205 | 10 |
| 52111014 | CUE10-4T030B-E-NP | 30 | 60 | 435x256x222 | 14 |
| 52111015 | CUE10-4T037B-E-NP | 37 | 75 | 435x256x222 | 14 |
| 52111016 | CUE10-4T045B-E-NP | 45 | 91 | 543x310x280 | 22 |
| 52111017 | CUE10-4T055B-E-NP | 55 | 112 | 543x310x280 | 23 |
| 52111018 | CUE10-4T075B-E-NP | 75 | 150 | 580x358x328 | 39 |
| 52111019 | CUE10-4T093B-E-NP | 93 | 170 | 580x358x328 | 40 |
| 52111020 | CUE10-4T110B-E-NP | 110 | 210 | 580x358x328 | 40 |
| 52111021 | CUE10-4T132B-E-NP | 132 | 253 | 1199x350x502 | 88 |
| 52111022 | CUE10-4T160B-E-NP | 160 | 304 | 1199x350x502 | 89 |
| 52111023 | CUE10-4T185B-E-NP | 185 | 340 | 1199x350x502 | 90 |
| 52111024 | CUE10-4T200B-E-NP | 200 | 377 | 1570x426x600 | 180 |
| 52111025 | CUE10-4T220B-E-NP | 220 | 426 | 1570x426x600 | 180 |
| 52111026 | CUE10-4T250B-E-NP | 250 | 465 | 1570x426x600 | 180 |
| 52111027 | CUE10-4T280B-E-NP | 280 | 520 | 1570x426x600 | 180 |
| 52111028 | CUE10-4T315B-E-NP | 315 | 585 | 1696x426x800 | 245 |
| 52111029 | CUE10-4T355B-E-NP | 355 | 650 | 1696x426x800 | 246 |
| 52111030 | CUE10-4T400B-E-NP | 400 | 725 | 1696x426x800 | 246 |
Общие сведения

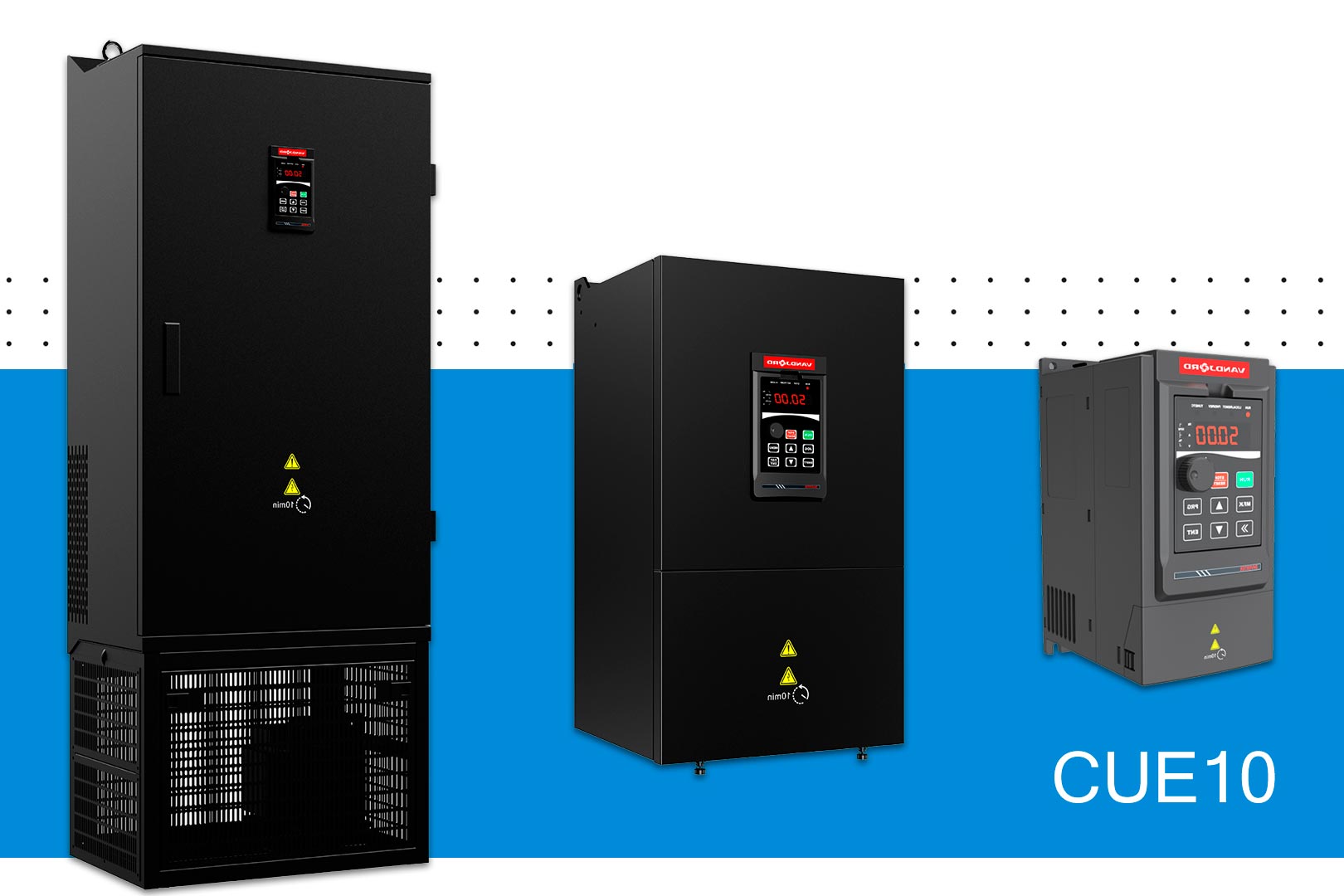

Преобразователи частоты CUE10 представляют собой специальную насосную серию векторных преобразователей частоты для плавного изменения частоты вращения широкого ряда насосов Vandjord и насосов других производителей, оборудованных трехфазными электродвигателями. С их помощью можно организовать работу насосов в разных режимах: поддержание постоянного давления, температуры, уровня или расхода. Оснащены встроенной панелью управления с графическим дисплеем.
Сферы применения
- системы отопления;
- системы охлаждения и кондиционирования;
- повышение давления;
- водозабор и водоподготовка.
Функции
- Регулирование производительности насоса по постоянному давлению, перепаду давления, расходу, температуре, уровню и т. д.;
- Остановка при низком значении расхода;
- Управление двумя двигателями одним преобразователем частоты;
- Объединение до 6 преобразователей частоты в одну сеть без дополнительного контроллера;
- Диспетчеризация по протоколу Modbus RTU (RS-485).
Контроль и защита двигателей насосов от:
- короткого замыкания;
- перегрева и блокировки;
- перегрузки по току;
- переходных процессов питания;
- неправильного направления вращения;
- «сухого хода».
Технические характеристики:
Диапазон мощности
1 × 220 В - 0,75-2,2 кВт
3 × 380 В - 0,75-400 кВт
Сетевое электропитание
1 × 220 В, 50 Гцт
или 3 × 380 В, 50 Гцт
Электропитание насосов
3 x 220 В, 50 Гц
или 3 x 380 В, 50 Гц
Выходная частота: 0 – 100 Гц
Климатическое исполнение: Внутреннее, IP20, -10 °C ... +40 °C
Несущая частота: 0,5 кГц ~ 16 кГц
Перегрузочная способность
120 % номинального тока 60 с
150 % номинального тока 1 с
