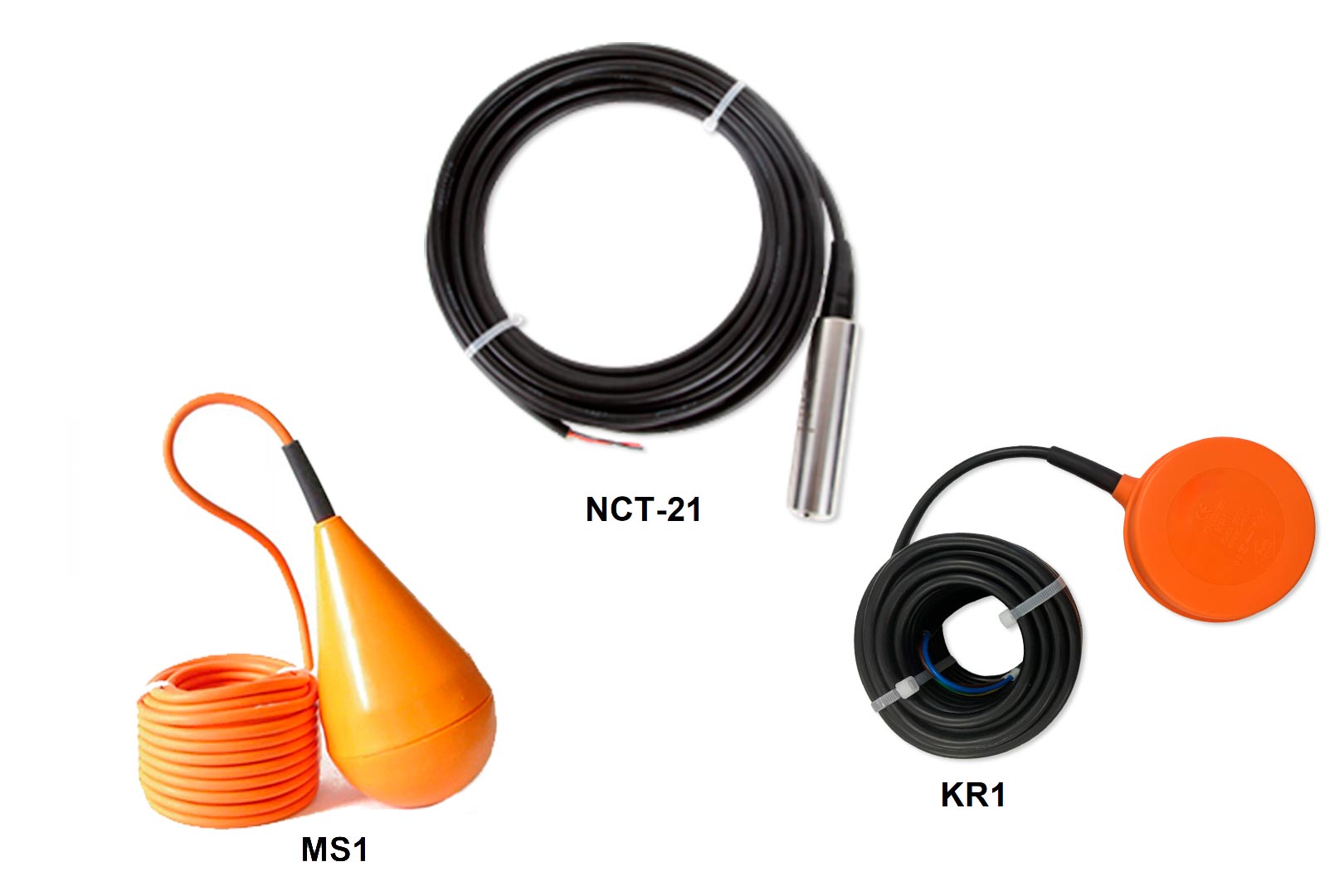

Данные для заказа поплавковые выключатели
Поплавковые выключатели| Артикул | Наименование | Длина кабеля, м | Материал кабеля | Угол переключения | Опорожнение | Заполнение | Габаритные размеры, мм | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| 52411001 | Vandjord MS1 | 10 | PVC | 10° | х | х | 180хD100 | 1,5 |
| 52411002 | Vandjord MS1 | 20 | PVC | 10° | х | х | 180хD100 | 2,1 |
| 52412001 | Vandjord KR1 | 5 | PVC | 45° | х | - | 105x95x35 | 1,1 |
| 52412002 | Vandjord KR1 | 10 | PVC | 45° | х | - | 105x95x35 | 1,5 |
| 52412004 | Vandjord KR1 S | 10 | Силикон | 45° | х | - | 105x95x35 | 1,5 |
Компактные поплавковые выключатели
| Артикул | Наименование | Длина кабеля, м | Материал кабеля | Угол переключения | Опорожнение | Заполнение | Габаритные размеры, мм | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| 52411011 | Vandjord MS M2 | 5 | PVC | 10° | х | х | 90хD60 | 1,0 |
| 52411012 | Vandjord MS K1-45 | 5 | PVC | 10° | х | - | 45хD28 | 0,6 |
Комплект поплавковых выключателей
| Артикул | Наименование | Длина кабеля, м | Материал кабеля | Угол переключения | Опорожнение | Заполнение | Масса брутто, кг |
|---|---|---|---|---|---|---|---|
| 52411007 | 2×Vandjord MS1 + 1 кронштейн | 10 | PVC | 10° | х | х | 3,5 |
| 52411008 | 3×Vandjord MS1 + 2 кронштейна | 10 | PVC | 10° | х | х | 5,0 |
| 52411009 | 4×Vandjord MS1 + 2 кронштейна | 10 | PVC | 10° | х | х | 6,5 |
| 52411010 | 5×Vandjord MS1 + 3 кронштейна | 10 | PVC | 10° | х | х | 8,0 |
Кронштейн
| Артикул | Наименование | Габаритные размеры, мм | Масса брутто, кг |
|---|---|---|---|
| 52411006 | Кронштейн для монтажа 2-х поплавковых выключателей Vandjord MS1 | 280х110х30 | 0,4 |
Грузик
| Артикул | Наименование | Применение | Габаритные размеры, мм | Масса брутто, кг |
|---|---|---|---|---|
| 52412007 | Грузик Vandjord KR.G 300 | KR1, KR1 S, MS M2 | 82хD53 | 0,45 |
Данные для заказа датчика уровня
Датчик уровня| Артикул | Наименование | Тип сигнала | Диапазон измерения, м | Длина кабеля, м | Габаритные размеры, мм | Масса брутто, кг |
|---|---|---|---|---|---|---|
| 52211004 |
Vandjord NCT-21 |
4-20 мА | 0 - 5 | 10 | 112хD28 | 1,5 |
Кронштейн
| Артикул | Наименование |
|---|---|
| 52211002 | Кронштейн Vandjord NCT для монтажа датчика уровня |
Комплект для аналогового измерения уровня Vandjord 0–5 м
| Артикул | Наименование | Комплектация |
|---|---|---|
| 52211003 |
Комплект для аналогового измерения уровня Vandjord 0–5 м |
Аналоговый датчик уровня NCT-21 – 1 шт. Кронштейн для монтажа датчика уровня – 1 шт. Поплавковый выключатель Vandjord MS1, PVC, кабель 10 м – 2 шт. Кронштейн для монтажа 2-х поплавковых выключателей – 1 шт. |
Таблица взаимозаменяемости
Указанные в таблице артикулы являются аналогами, полностью взаимозаменяемы и совместимы.
| Артикул Vandjord | Наименование | Артикул Grundfos | Наименование |
|---|---|---|---|
| 52411001 | Поплавковый выключатель Vandjord MS1, 10м | 96003332 | Float switch MS1, 10m cable |
| 52411002 | Поплавковый выключатель Vandjord MS1, 20м | 96003695 | Float switch MS1, 20m |
| 52411007 | Комплект 2×Vandjord MS1 + 1 кронштейн | 62500013 | Float switch set MS1 2pcs 10m + wallhanger |
| 52411008 | Комплект 3×Vandjord MS1 + 2 кронштейна | 62500014 | Float switch set MS1 3pcs 10m + wallhanger |
| 52411009 | Комплект 4×Vandjord MS1 + 2 кронштейна | 62500015 | Float switch set MS1 4pcs 10m + wallhanger |
NCT-21
Аналоговый датчик уровня VANDJORD NCT-21 измеряет уровень жидкости в водохранилищах, резервуарах, каналах и плотинах. Датчик уровня оборудован встроенным с фронтальной стороны тензорезистивным датчиком с измерительной мембраной из нержавеющей стали. Датчик уровня оснащен электроникой, которая вместе с мембраной установлены в едином корпусе из нерж. стали.
В соединительном кабеле также находится несущий тросик и вентиляционная трубка.
Принцип измерения
На одной стороне датчика на мембрану воздействует гидростатическое давление, пропорциональное глубине погружения. Это давление сравнивается с атмосферным давлением. Выравнивание давлений осуществляется через находящуюся в соединительном кабеле вентиляционную трубку. Гидростатическое давление столба жидкости воздействует на мембрану сенсора и передает давление на тензорезистор в датчике. Выходной сигнал напряжения датчика подается на электронику, где он преобразуется в выходной сигнал тока от 4 до 20 мА.
Технические параметры NCT-21
- Тип: Гидростатический
- Материал корпуса: SS306
- Материал диафрагмы: SS316L
- Кабель: PVC
- Max глубина погружения: 2-х кратная от диапазона измерения
- Температура окружающей среды: 0...80°C
- Диапазон температуры жидкости: 0...50°C
- Номинальное напряжение: 15-30В DC
- Диапазон измерения: 0-5 м
- Тип сигнала: 4-20 мА, 2-х проводной
- Точность измерения: +/- 0,5%
- Стабильность измерения: +/- 0,2% от полной шкалы
- Степень защиты (IEC 34-5): IP 68
- Кабель в комплекте: 10 м
- Сечение кабеля: 3х0,75 мм2
- Габариты без упаковки: d28 x 112(h) мм
- Масса (нетто): 1 кг
Принадлежности NCT-21 — кронштейн для монтажа датчика уровня, артикул: 52211002
Общие сведения поплавковые выключатели MS/KR
Поплавковые выключатели MS1, MS M2, KR1, MS K1 являются двухпозиционными выключателями. Позолоченные контакты обеспечивают работу при сверхнизком напряжении.
Область применения
Поплавковые выключатели MS1, MS M2, KR1, MS K1 специально предназначены для использования в установках очистки сточных вод и насосных станциях, которые перекачивают жидкости, загрязнённые твёрдыми частицами. Благодаря химическим свойствам материала поплавкового выключателя он устойчив к разнообразным жидкостям. Перечень жидкостей, к которым устойчив поплавковый выключатель: неочищенные сточные воды, фекальные сточные воды, шлам, хозяйственно-бытовые сточные воды, сточные воды от стиральных машин, ванн и душевых, моющие средства, эмульсии, содержащие бензин, дизельные масла, жиры, нефть, кислоты и т. д., дождевая вода, грунтовая вода, хлорированная вода.
Поплавковый выключатель MS1 Ex можно использовать в сертифицированной искробезопасной электрической системе для контроля и регулирования уровней жидкости во взрывоопасных зонах 0, 1 и 2. Его также можно использовать при наличии взрывоопасных смесей категорий IIA, IIB и IIC, где существует угроза взрыва при их контакте с легковоспламеняющимися материалами и воздействии температур в диапазоне T1-T6.
Принцип действия поплавкового выключателя
Принцип действия основан на замыкании и размыкании контактов внутри поплавкового выключателя при изменении его положения в резервуаре. Поплавковые выключатели KR1 есть как на опорожнение, так и на заполнение. Поплавковые выключатели MS1 и MS M2 универсальны. Поплавковые выключатели MS K1 работают только на опорожнение, предназначены для резервуаров с ограниченным пространством.
Технические данные
| Характеристика | MS1 | MS1 Ех | MS1 S | MS M2 | KR1 | KR1 S | MS K1-45 |
|---|---|---|---|---|---|---|---|
| Цвет корпуса | Оранжевый | Чёрный | Оранжевый | Оранжевый | Оранжевый | Оранжевый | Серебристый |
| Цвет кабеля | Оранжевый | Синий | Синий | Оранжевый | Чёрный | Оранжевый | Чёрный |
| Удельный вес (жидкости) | 0,95–1,05 | 0,95–1,05 | 0,95–1,05 | 0,95–1,05 | 0,95–1,05 | 0,95–1,05 | 0,95–1,05 |
| Максимальная температура | 80°C | 80°C | 100°C | 80°C | 80°C | 100°C | 80°C |
| Коммутационная способность |
1-100мА /4В-5А/250В |
1-100мА/4-40 В |
1-100мА /4В-5А/250В |
1-100мА /4В-2А/250 В |
10(8)A/250В 10(4)A/400В |
10(8)A/250В 10(4)A/400В |
10Вт/0,5А/200В |
| Контакт | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT |
| Угол включения | 10° | 10° | 10° | 10° | 45° | 45° | |
| Степень защиты | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Макс. глубина погружения | 20 м | 20 м | 20 м | 20 м | 20 м | 20 м | 20 м |
| Материал корпуса | Полипропилен |
Полипропилен PRE-ELEC |
Полипропилен | Полипропилен | Полипропилен | Полипропилен | Нержавеющая сталь 304 |
| Материал кабеля | TPR/PVC | TPR/PVC | Силикон | PVC/Силикон | PVC | Силикон | PVC |
| Высота | 180 мм | 180 мм | 180 мм | 90 мм | |||
| Диаметр | 100 мм | 100 мм | 100 мм | 60 мм | |||
|
Габариты ВxШxГ, мм |
105x95x35 | 105x95x35 |
45 мм 28 мм |
||||
| Поперечное сечение кабеля | 3х0,75 мм2 | 4G0,75 мм2 | 2x0,5 мм2 | 3х0,5 мм2 | 3G1,0 мм2 | 3G1,0 мм2 | 2х0,5 мм2 |
| Классификация взрывоопасности | II 1G Ex ia IIC Т6 | ||||||
| Номиналы | Ui = 40В li = 100 мА Ci = 0 нФ + 0,11 нФ/м (соединительный кабель) Li = 0 мкГн + 0,35 мкГн/м (соединительный кабель) |
