Назначение и область применения

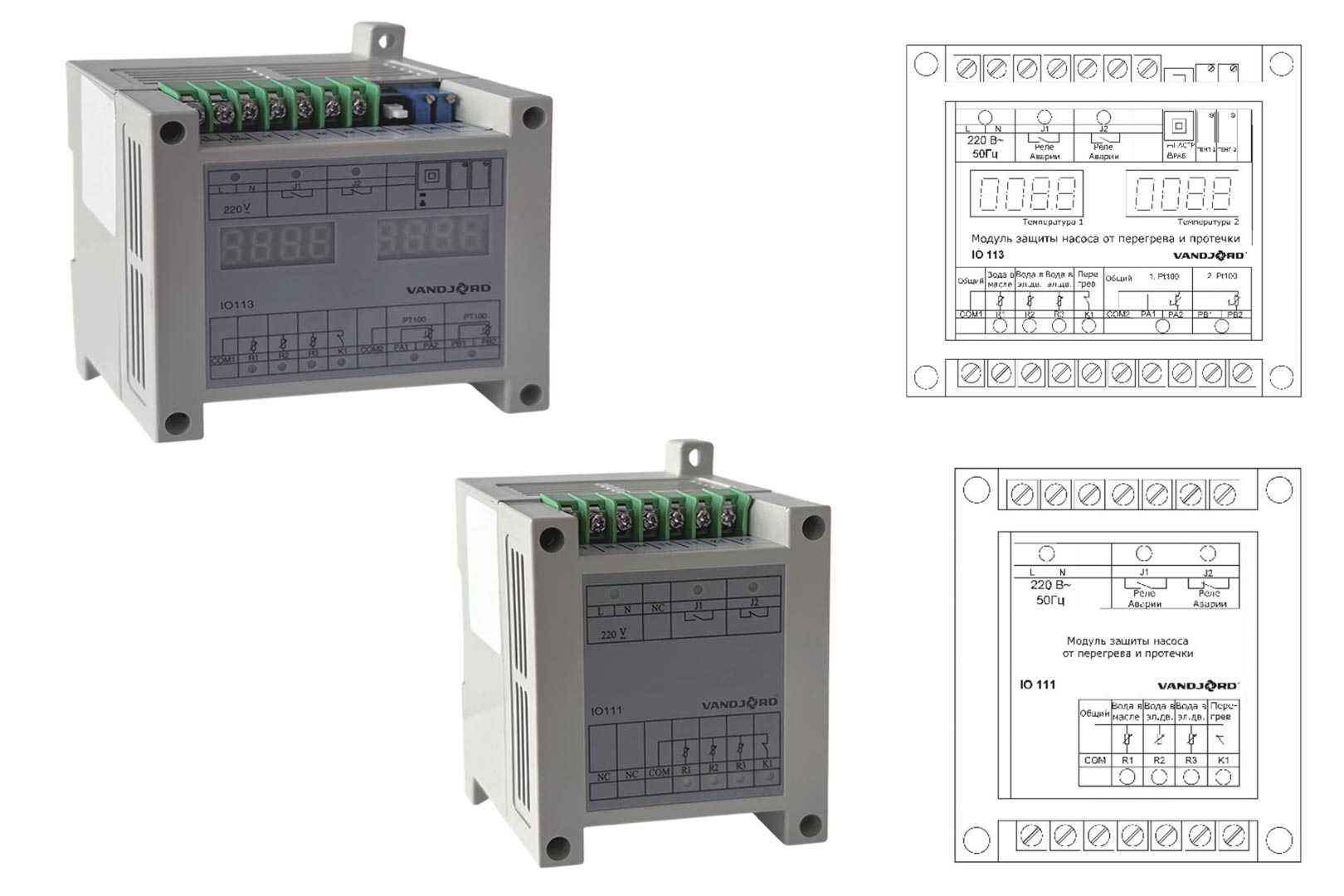

Модуль контроля и защиты обеспечивает связь между насосом, оборудованным датчиками, и устройством управления насоса. Индикация наиболее важных параметров датчиков представлена на передней панели модуля. К модулю IO 111/IO113 может подсоединяться только один насос. Модуль IO 111/IO 113 обеспечивает гальваническую развязку устройства управления от напряжения питания насоса.
Принцип работы
IO111
К модулю могут быть подключены 3 датчика влажности и один датчик температуры. Датчик воды в масляной камере. Порог обнаружения влаги для датчика воды в масляной камере подключенного к COM и R1 – 15 кОм. При падении сопротивления ниже этого значения загорается индикатор R1 и срабатывают выходные реле. При увеличении сопротивления выше 20 кОм система возвращается в исходное состояние.
Датчик воды в электродвигателе и датчик воды в клеммной коробке. Для датчика воды в электродвигателе е подключенных к COM R2 и датчика воды в клеммной коробке подключенных к COM R3 порог срабатывания – 30 кОм. При падении сопротивления ниже этого значения загорается индикатор R2 и R3 соответственно, и срабатывают выходные реле. При увеличении сопротивления выше 35 кОм система возвращается в исходное состояние. К контактам COM К1 могут быть подключены термоконтакты.
IO113
К модулю могут быть подключены 3 датчика влажности и один датчик температуры и 2 датчика PT100. Порог обнаружения влаги для датчика подключенного к COM и R1 15 кОм. При падении сопротивления ниже этого значения загорается индикатор R1 и срабатывают выходные реле. При увеличении сопротивления выше 20 кОм система возвращается в исходное состояние. Для датчиков подключенных к COM R2 и COM R3 порог срабатывания 30 кОм. При падении сопротивления ниже этого значения загорается индикатор R2 или R3 и срабатывают выходные реле. При увеличении сопротивления выше 35 кОм система возвращается в исходное состояние. К контактам COM К1 могут быть подключены термоконтакты.
Датчики PT100 подключаются к контактам COM PA1 PA2 и COM PB1 PB2. Для настройки температуры срабатывания надо перевести кнопку с фиксацией в положение «Настройка», и выставить температуру потенциометром. Значение настраиваемой температуры будет отображаться на соотвествующем цифровом циферблате. После этого кнопку перевести в положение «Работа». Индикатор станет показывать текущую температуру. При нагреве PT100 до температуры заданной при настройке, загорится индикатор для соответствующего датчика и сработают выходные реле. При остывании датчиков на 5 градусов ниже температуры заданной при настройке система возвратится в исходное состояние.
Описание подключения
| L, N | Электропитание |
| J1 | Аварийное реле. Нормально разомкнутое. 5А 250 В, переменный ток |
| J2 | Аварийное реле. Нормально замкнутое. 5А 250 В, переменный ток |
| COM, R1 | Датчик воды в масляной камере |
| COM, R2 | Датчик воды в электродвигателе |
| COM, R3 | Датчик воды в клеммной коробке |
| COM, K1 | Датчик температуры двигателя |
| COM, PA1, PA2 | Контроль температуры 1 с помощью датчика PT100 |
| COM, PB1, PB2 | Контроль температуры 2 с помощью датчика PT100 |
| Кнопка переключения | На экране отображается актуальная температура датчиков, при нажатии отображается установленная температура аварии |
| Темп 1 | Потенциометр установки температуры аварии датчика 1 |
| Темп 2 | Потенциометр установки температуры аварии датчика 2 |
Обнаружение неисправности
В случае обнаружения неисправности модуля защиты следует обратится в сервисный центр для проведения диагностики.
Технические характеристики
| Характеристики | ||
|---|---|---|
|
Модуль защиты IO111 52311001 |
Модуль защиты IO113 52311002 |
|
| Напряжение питания | 220 Вольт | |
| Частота электросети | 50 Гц | |
| Влажность | < 85 % | |
| Диапазон отображения температур датчика PT100 | -199 — 199°С | |
| Температура окружающей среды | -20 — 50°C | |
| Класс защиты корпуса | IP 20 | |
| Потребляемая мощность | 5 Ватт | |

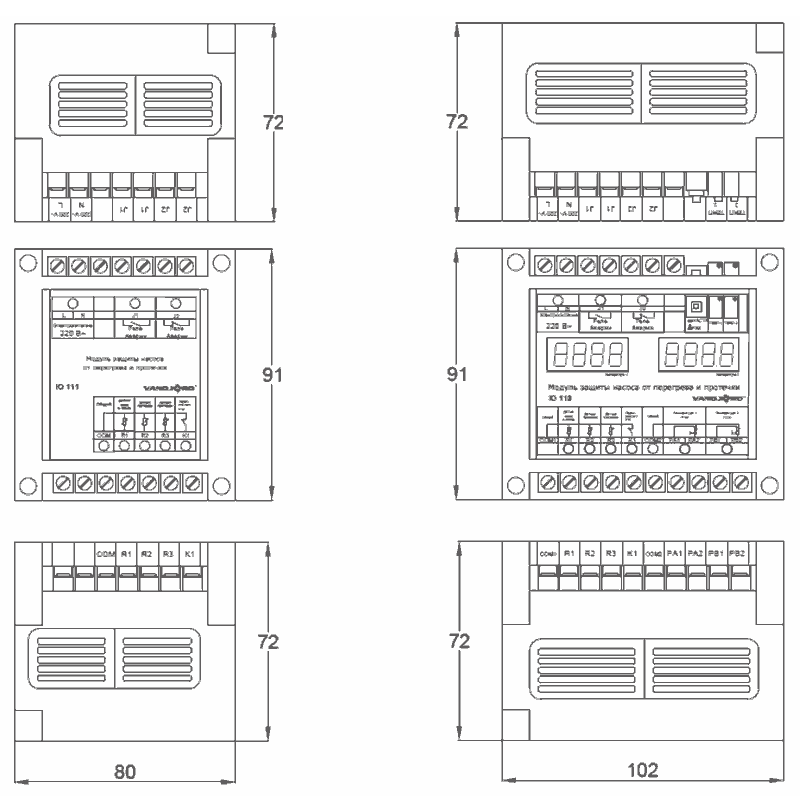

| Механические характеристики | ||
| Технологическое соединение | Клеммная колодка | |
| Материал корпуса | Пластик | |
| Вес, кг | 0,5 | |
