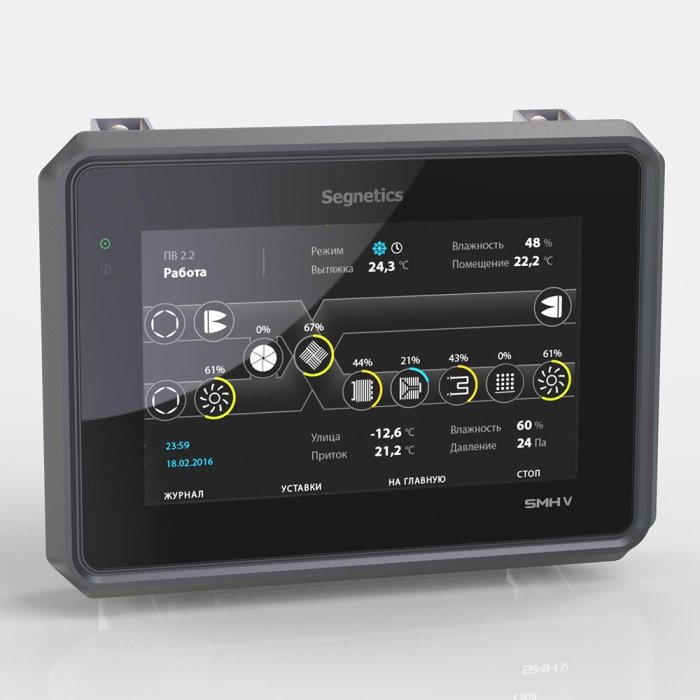

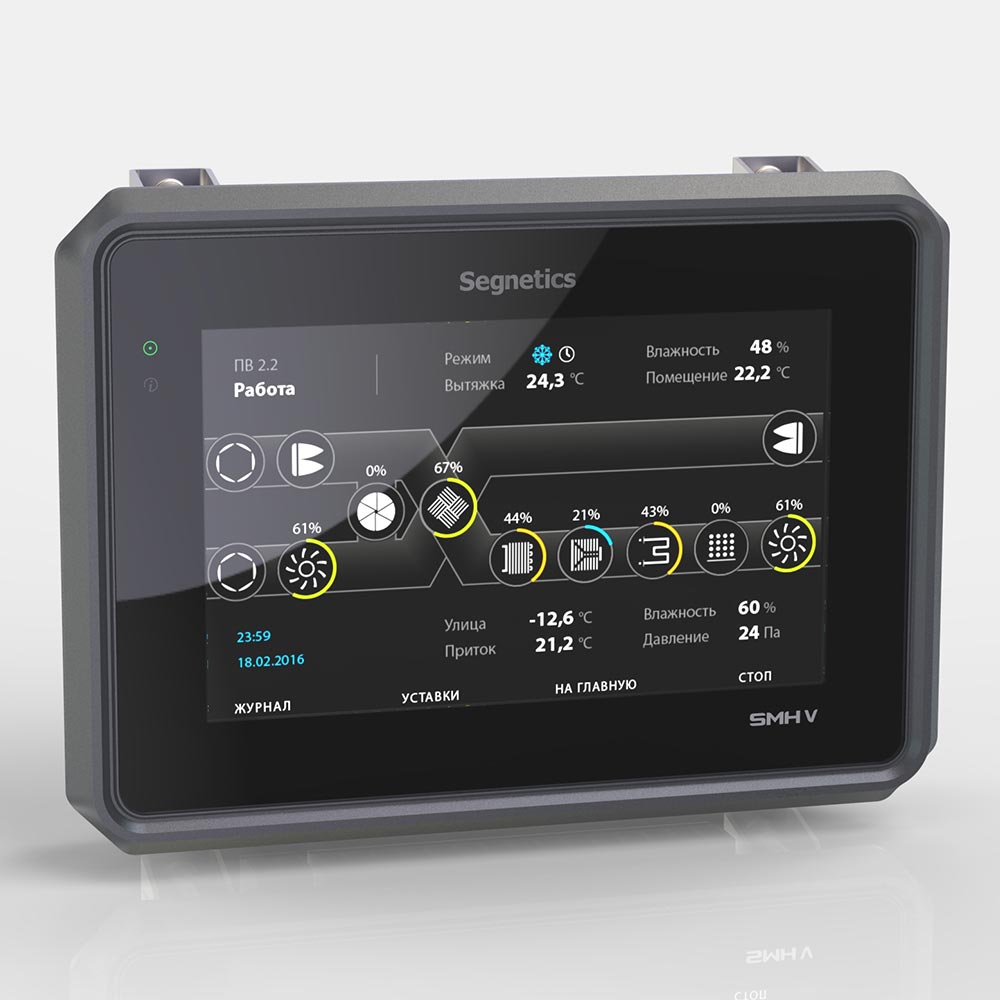

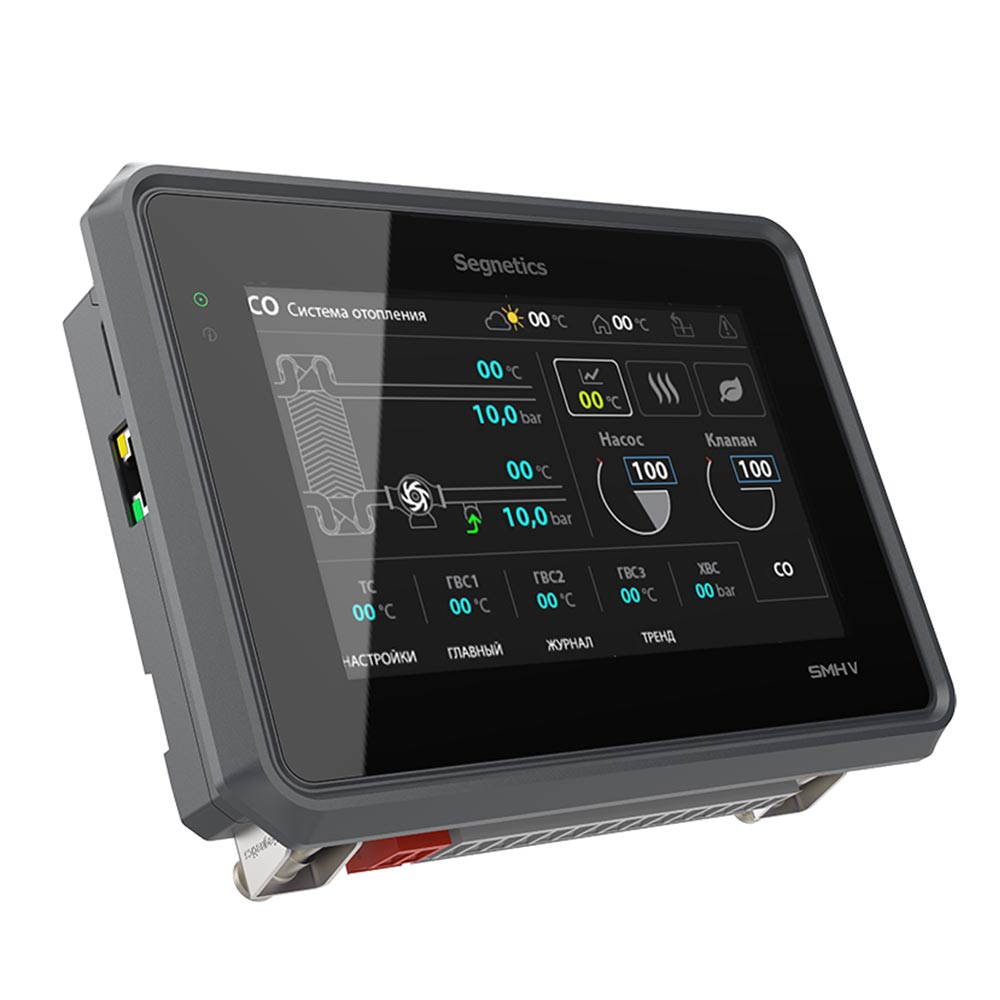

Segnetics SMH5 широко используется в автоматизации вентиляционных установок, тепловых пунктов, насосов, ИТП. Шкафы автоматики на SMH5 удобны в эксплуатации и широко применяются, в том числе, автоматике ИТП.
Общие сведения

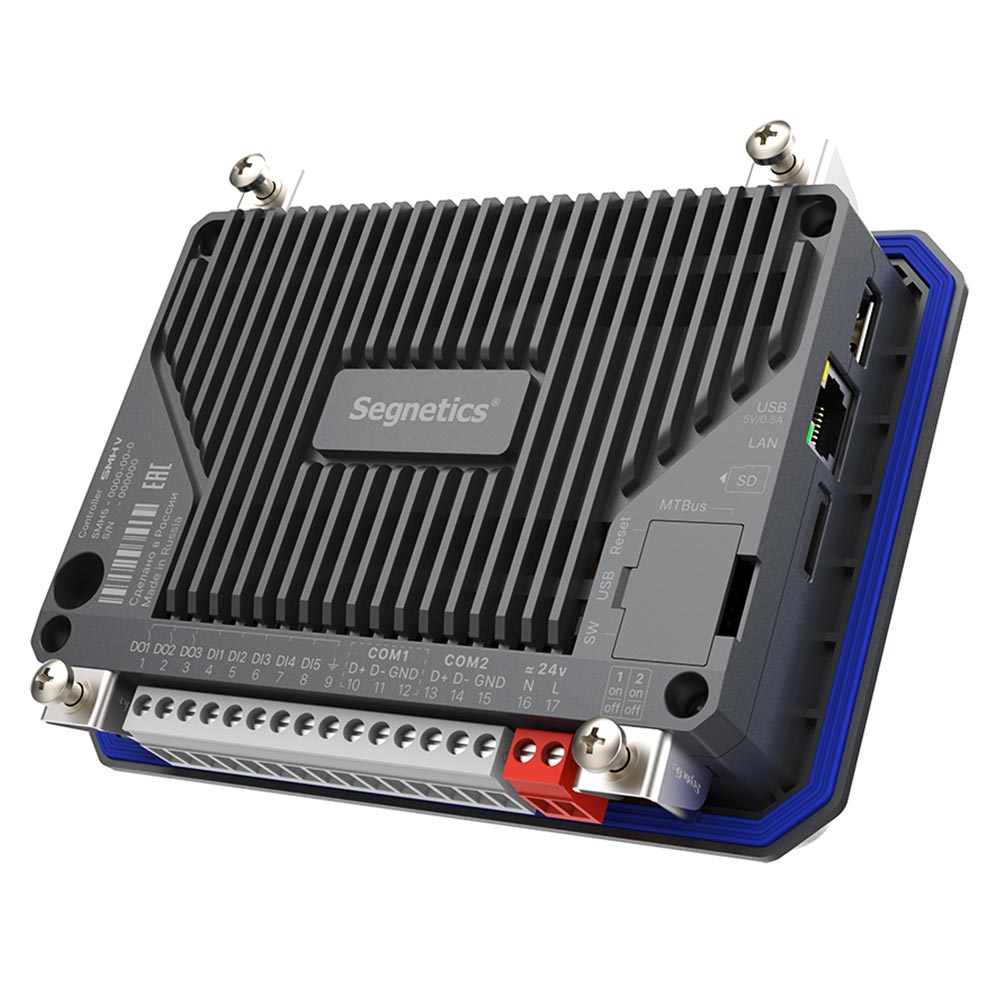

В состав контроллера входит 5 гальванически изолированных дискретных входов. Входы объединены в изолированную группу с одним общим контактом. Входы способны работать в режиме счета импульсов с частотой до 20кГц. Для всех входов доступна поканальная настройка программной фильтрации, предназначенной для подавления дребезга контактов и случайных возмущений при переходных процессах.
Входы объединены в изолированную группу с одним общим контактом. Каждый дискретный вход срабатывает при подаче на него напряжения любой полярности относительно общего контакта, поэтому входы такого типа могут работать с питанием от постоянного и переменного напряжения.
К цифровым входам контроллера могут подключаться датчики со следующими типами выходов:
- «Сухой контакт» (Нормально замкнутый/нормально разомкнутый);
- Открытый коллектор (NPN, PNP, а также открытый сток с P- или N- каналом);
- Активные (дифференциальный выход 24В, двухтактный выход 24В).
Питание сухих контактов и активных датчиков может быть подключено к источнику питания контроллера
Технические характеристики
| Дискретные входы | |
|---|---|
| Количество | до 5, поддержка функции счетных входов |
| Гальваническая изоляция | Групповая, совмещенная с дискретными выходами |
| Номинальное напряжение | 24В AC/DC |
| Дискретные выходы | |
| Опторелейные (opto) | до 3, для коммутации постоянного или переменного тока низкого напряжения |
| Гальваническая изоляция | Групповая, совмещенная с дискретными входами |
| Тип защиты | Ограничительный супрессор и самовосстанавливающийся предохранитель |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон | 16…48VDC, 18…36VAC |
| Потребляемая мощность |
Не более 9 Вт, без модулей расширения; Не более 16 Вт, с модулями расширения |
| Защита |
Несменяемый плавкий предохранитель 2А*, Класс: III * Восстановление производится на предприятии-изготовителе. |

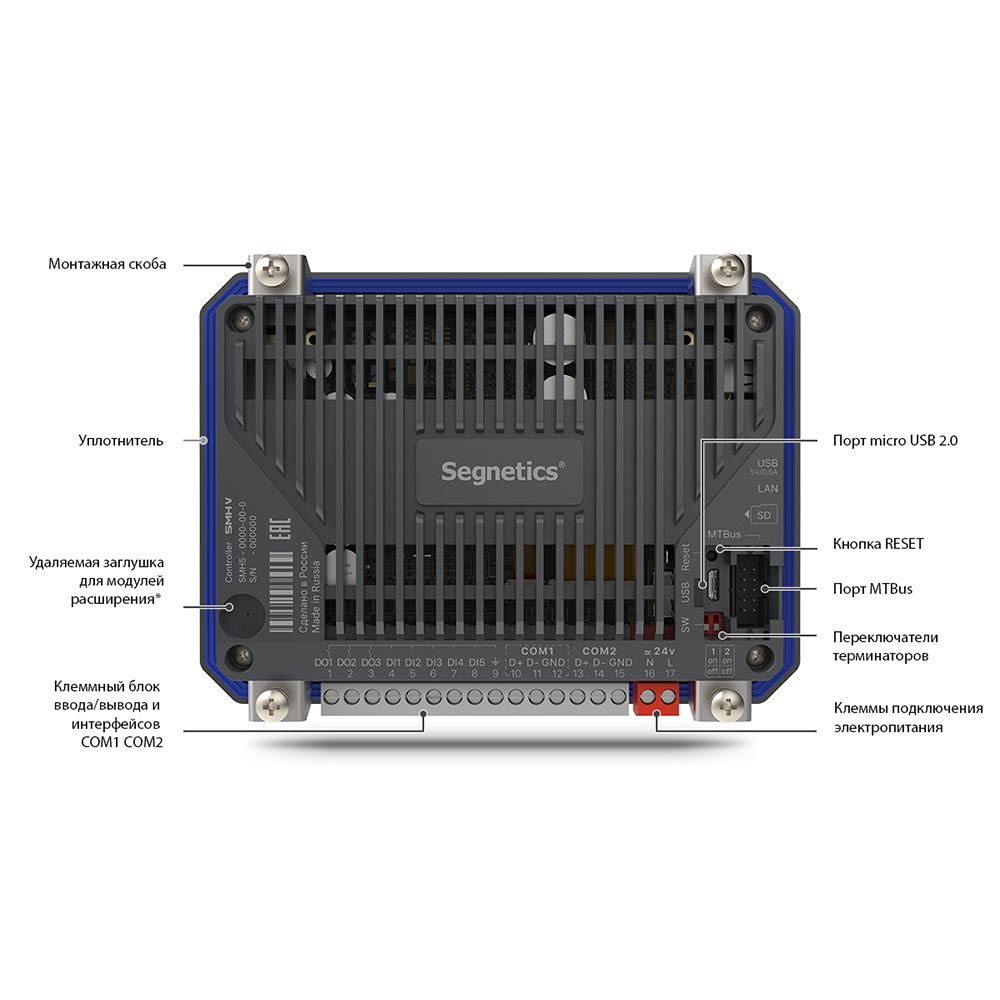

| Интерфейсы | |
|
RS-485 (COM1) |
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
|
RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU, MTBus |
| Порт MTBus | Подключение до двух модулей MRL кабелем длиной 1 метр |

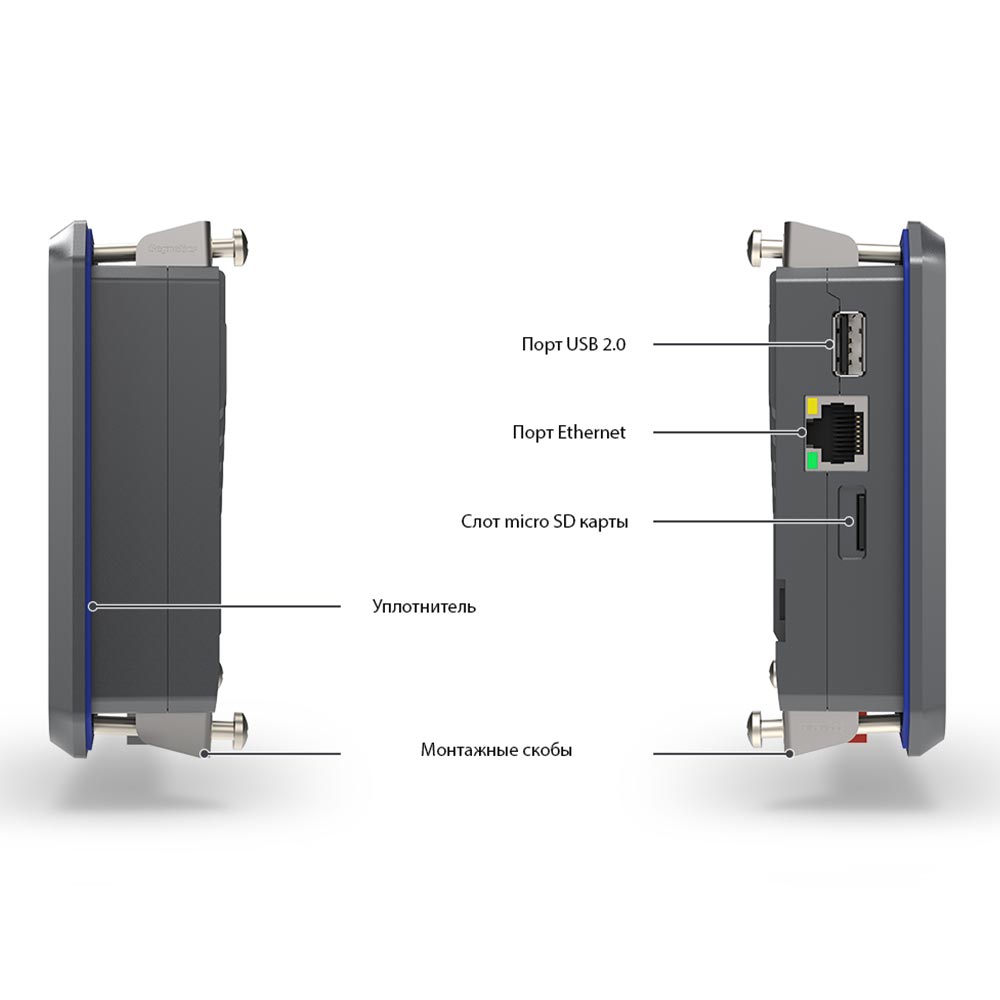

| USB-host |
USB 2.0, Разъём: типа А (большой разъём) |
| USB-device |
USB 2.0, до 0.5 А Разъём: типа Micro-B |
| Ethernet |
10Base-T / 100Base-TX, Гальваническая изоляция 1.5 кВ Протоколы: Modbus-TCP и др. Разъём: 8P8C (RJ-45) |
| SD-card | MircoSD (файловая система FAT32, EXTFAT, NTFS, EXT4) |
| HMI | |

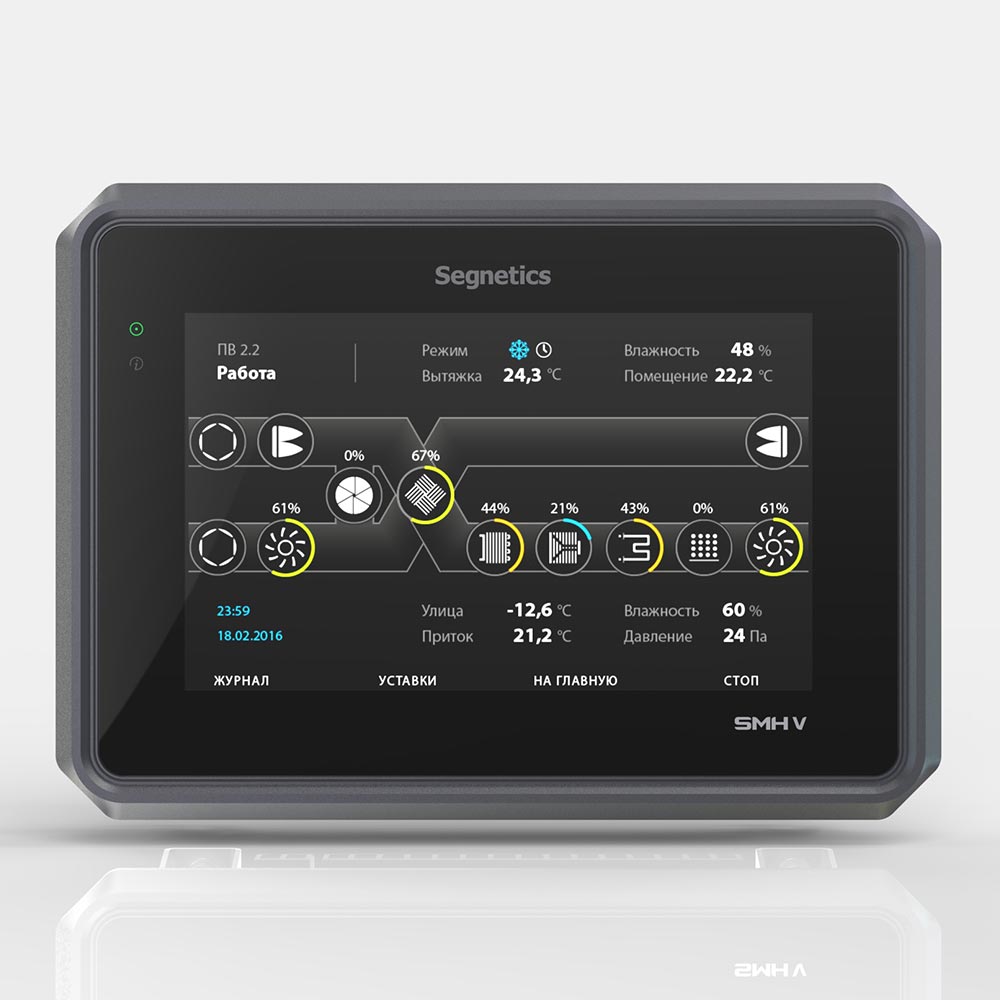

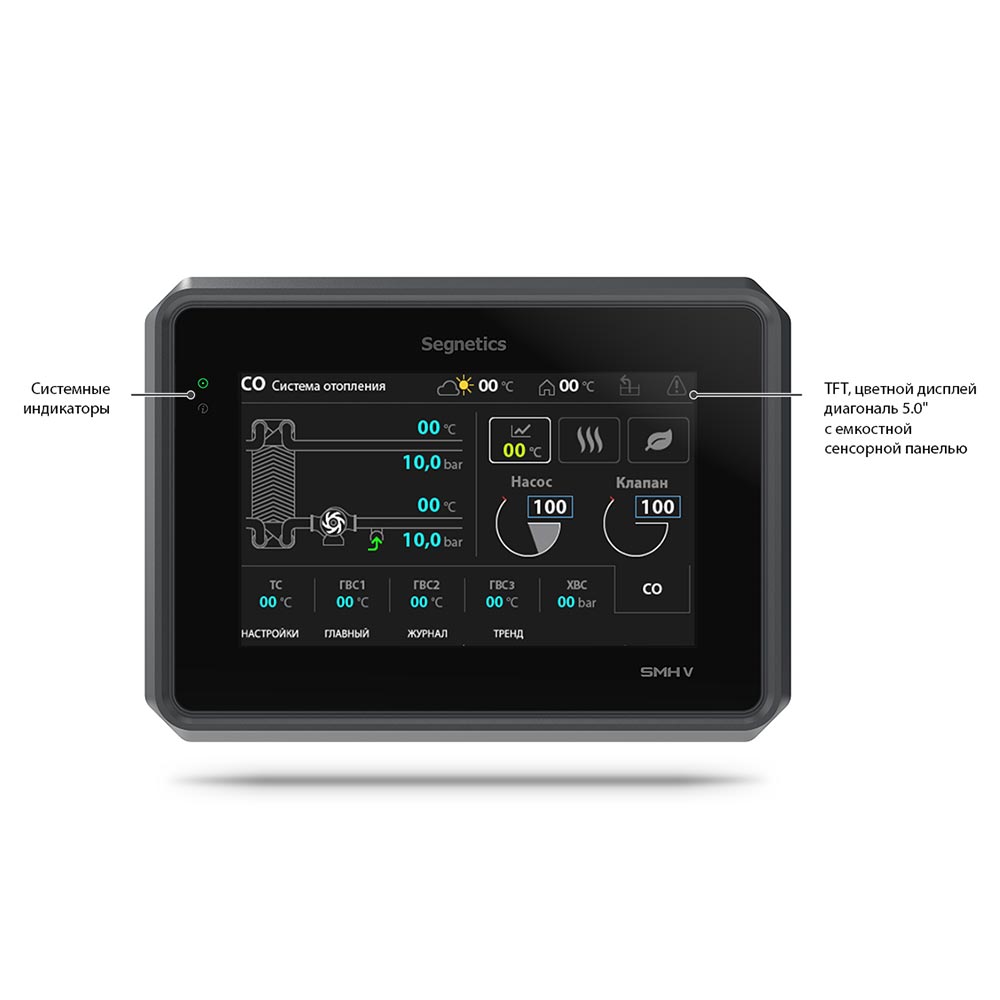

| Графический дисплей | LCD TFT, цветной «TrueColor», диагональ 5"(автоматическая регулировка яркости подсветки |
| Разрешение дисплея | 800 х 480 точек |
| Сенсорный экран | Проекционно-ёмкостной Touch Screen, мультитач на 5 касаний |
| Часы реального времени | Сменная батарея CR1632 (время работы до 7 лет) |
| Звуковая сигнализация | Однотональная |
| Светодиодная индикация |
4 индикатора: 1 состояния прибора, 1 трёхцветный пользовательский, 2 индикатора обмена данными |
| Размеры | |
| Габариты (Ш×В×Г) | 155×111,5×36,6 мм |
| Вес | 400 г |
