Общие сведения

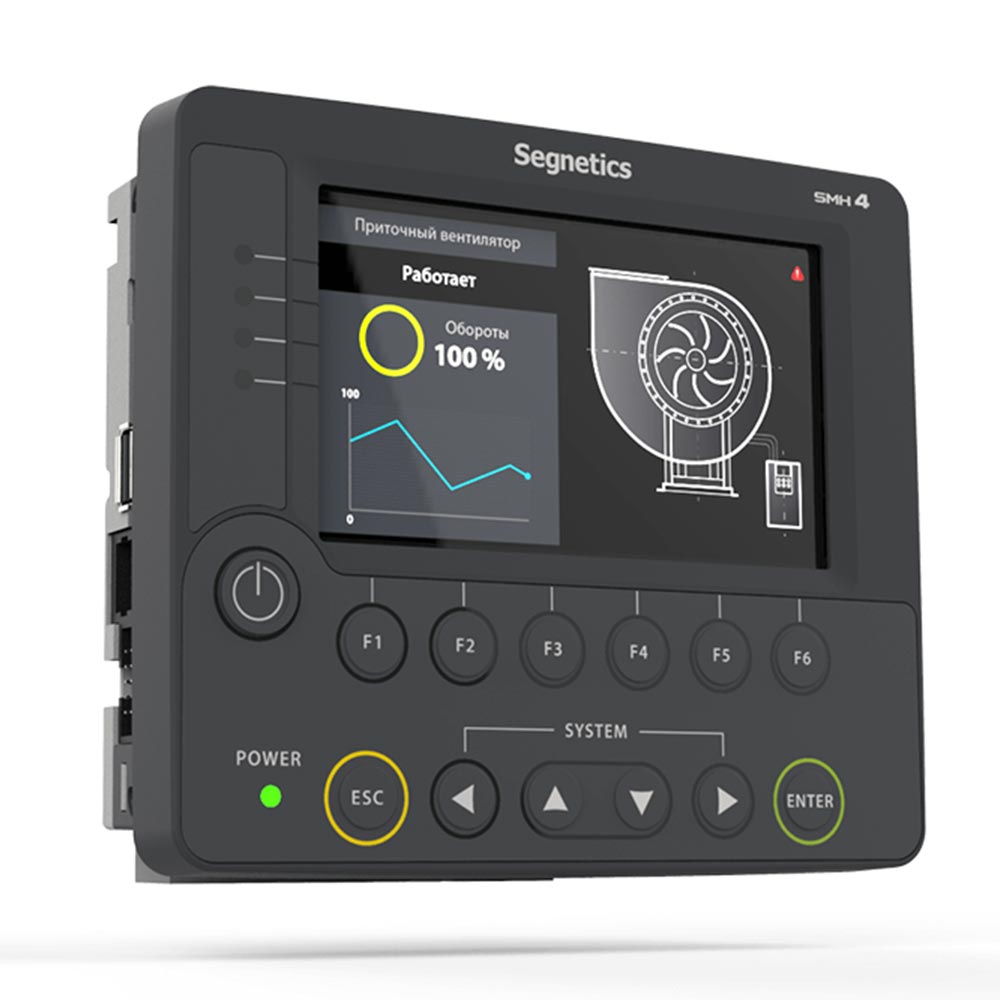

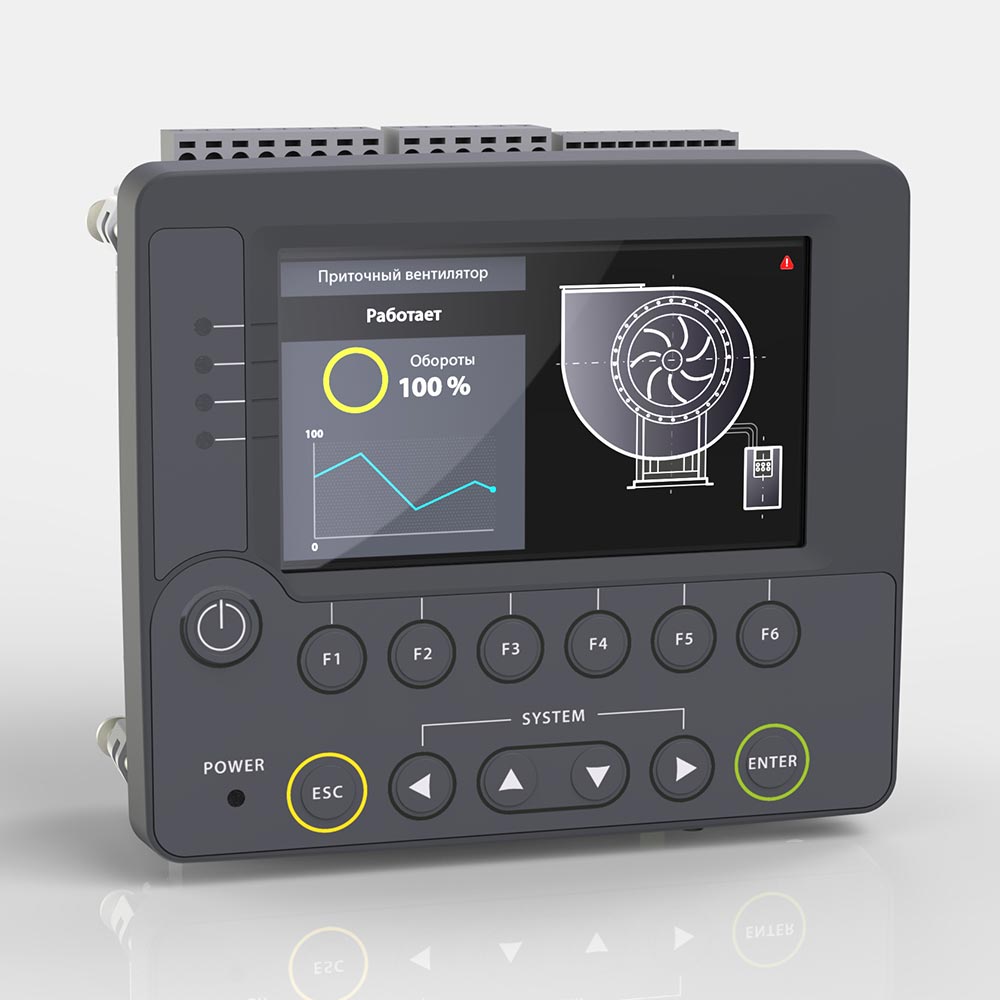

SMH4 – контроллер программируемый логический, имеющий развитый HMI. Предназначен для автоматизации инженерных систем зданий и технологических процессов в промышленности. Также SMH4 может использоваться в роли головного устройства в системах диспетчеризации и контроля.
В линейке представлено две модификации контроллеров: SMH4 0011-00-0 и SMH4 1011-00-0.
Главное их отличие в том, что в SMH4 1011-00-0 задействована технология высокоскоростной шины MTBus.
Особенности контроллера

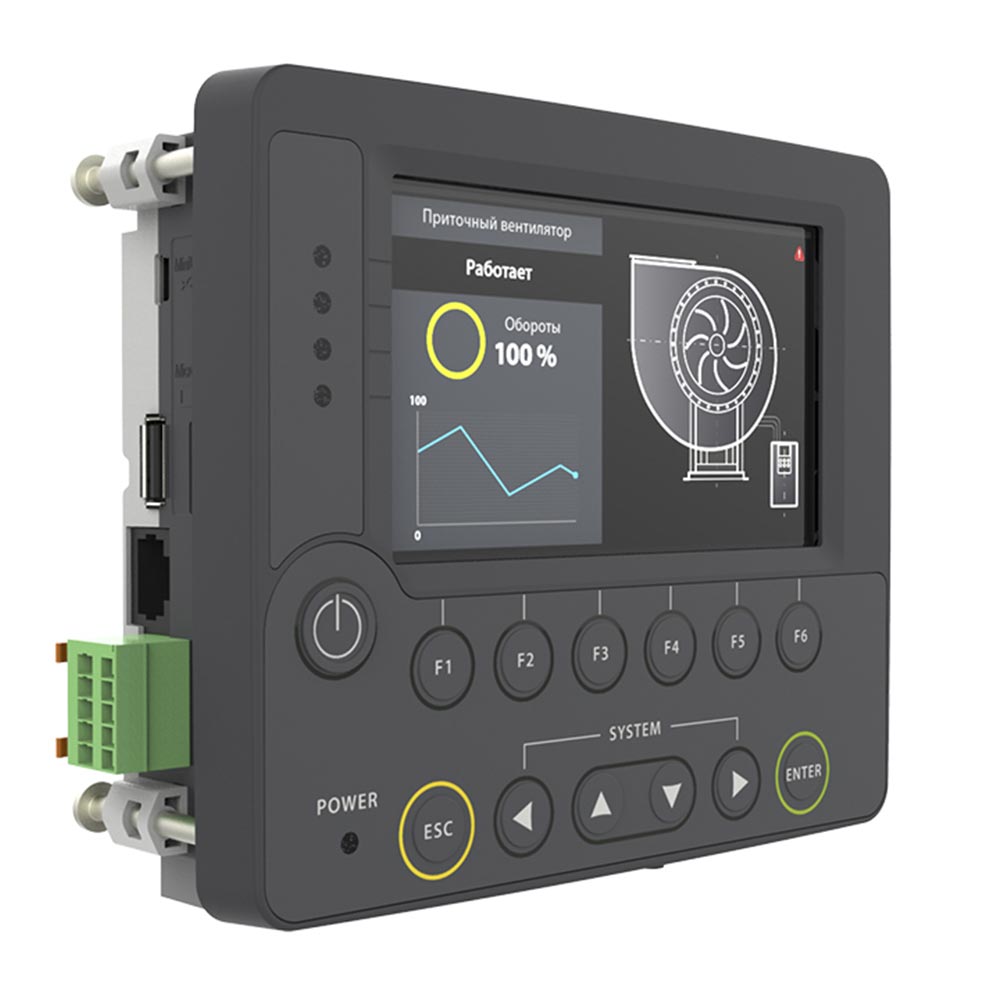

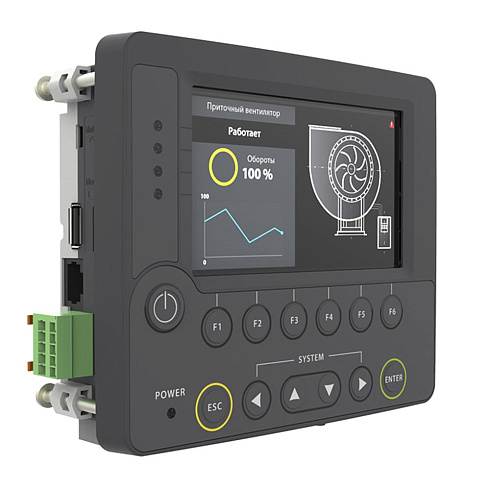

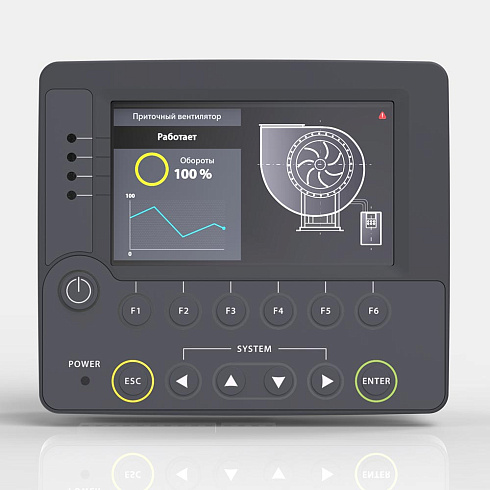

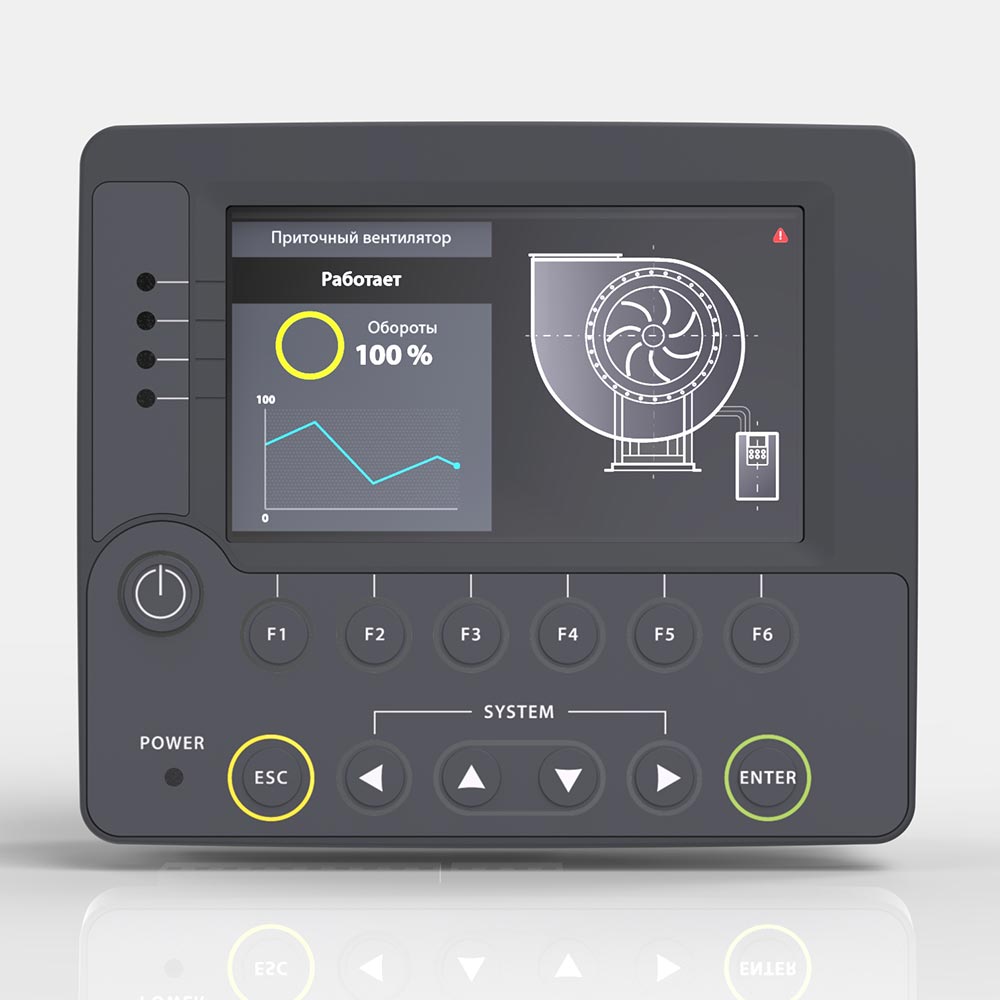

- Графический цветной дисплей с диагональю 4.3’’ и оптимальным углом обзора для отображения процессов регулирования и автоматики. Дисплей позволяет выводить различные объекты визуализации, графики процессов, текст и анимацию различных размеров
- Резистивная сенсорная панель
- Высокопроизводительная промышленная отказоустойчивая платформа на базе процессора с ядром ARM Cortex-A8
- Видеоускоритель с поддержкой OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы

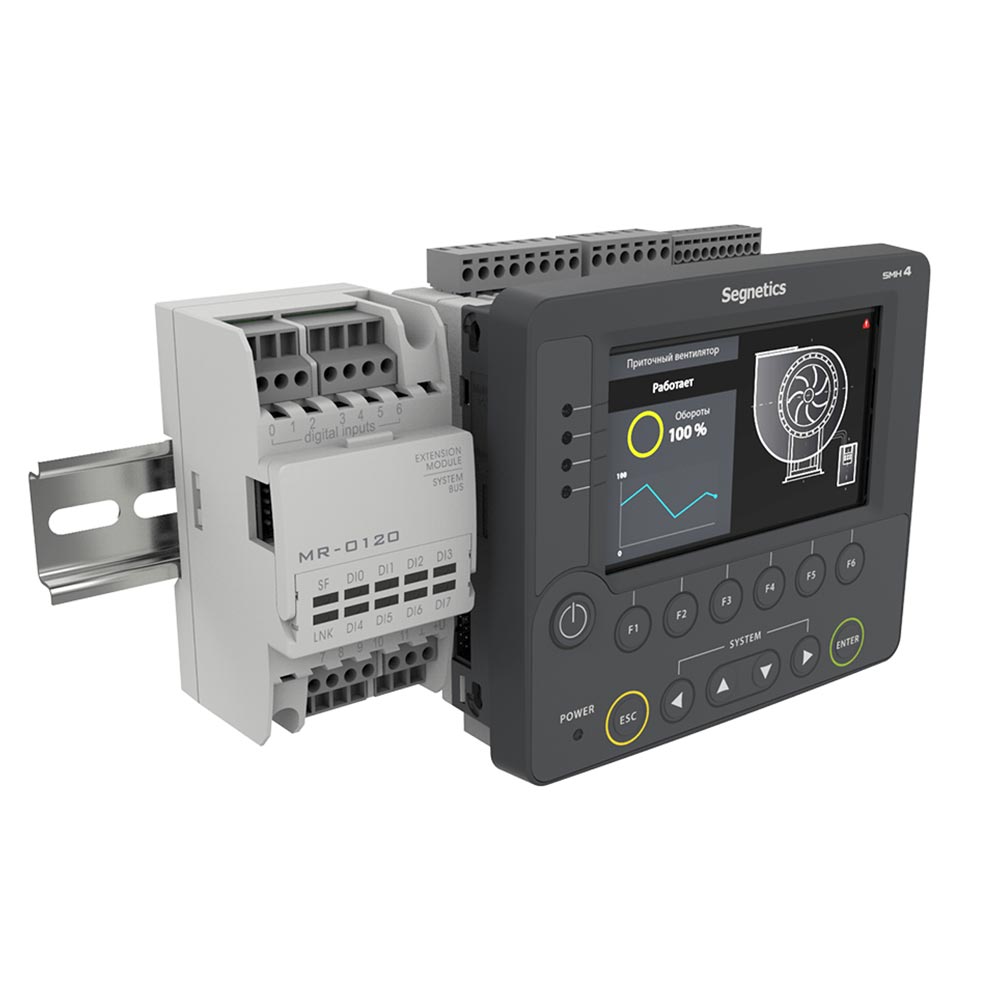

- Система цифровых и аналоговых входов и выходов. Из них на борту: 3 цифровых выхода (два транзисторных и один на основе оптореле), 5 цифровых входов. Для расширения количества входов и выходов предусмотрена поддержка модулей MR и МС
- Интерфейсы связи с другими устройствами:
Ethernet, RS-485, RS-232, LONworks (опционально).
Порт USB с возможностью подключения внешних накопителя, модема или других совместимых устройств. - Напряжение питания 18-36В постоянного тока
- Контроллер в режиме отладки поддерживает питание от порта USB (функциональность урезана: не поддержана работа с модулем МС, связь по портам RS232 и RS485, Din)
- Работа в сетях VPN, работа через интернет и локальные вычислительные сети
- Работа с USB-модемом, каналы GPRS, EDGE, 3G, LTE
- Свободное программирование с помощью инструмента «SMLogix» позволяют быстро создавать управляющие программы и адаптировать их под конкретный объект
- Полная программная совместимость на уровне FBD с контроллерами программируемыми логическими SMH2010, Pixel, SMH2G, SMH2G(i) и Matrix. Не требуется создавать программы заново
Технические характеристики
| Дискретные входы | |
|---|---|
| Количество | 3…5 гальванически развязанных входов (количество конфигурируется программно) с поддержкой функции счетных входов до 10КГц |
| Тип развязки | групповая |
| Уровни напряжения срабатывания |
Разомкнуто: 4.2…24В Замкнуто: 0…1.1В |
| Дискретные выходы | |
| Количество и тип |
2 транзисторных выхода (без гальванической развязки) 1 оптореле (гальванически изолированный) конфигурируется программно |
| Коммутируемый ток, не более | 0.4А |
| Дополнительная защита |
0…24В постоянного тока, 0…24В переменного тока для оптореле |
| Тип защиты |
Подавление импульсных перенапряжений свыше 36В и самовосстанавливающийся предохранитель 0.5А |
| Питание | |
| Номинальное напряжение | 24В постоянного тока ± 5% |
| Потребляемая мощность |
Не более 7Вт без модуля МС Не более 12Вт с подключенным модулем МС |
| Интерфейсы | |
| RS-232 |
4800…115200 бит/с, Гальванически изолированный, Tерминатор: 120 Ом, Протокол: Modbus-RTU Разъём: клеммная колодка |
| USB-host |
USB 2.0 Разъём: типа A Ток, отдаваемый в нагрузку, до 0.5А |
| USB-device |
USB 2.0, Разъём: типа Mini-AB |
| Ethernet |
10Base-T / 100Base-TX, Гальваническая изоляция: 1,5 Кв Протокол: Modbus-TCP и др. Разъём: 8P8C (RJ-45) |
| SD-card |
micro SD-card, скорость - 192Mbit/sec |
| HMI | |
| Клавиатура | 13 кнопок |
| Графический дисплей | TFT, цветной «TrueColor», диагональ 4.3" |
| Разрешение дисплея | 480х272 px |
| Сенсорный экран | Резистивный, по всей зоне дисплея |
| Часы реального времени | Сменная батарея CR2032 |
| Звуковая сигнализация | Однотональная |
| Светодиодная индикация |
4 светодиода 1 служебный светодиод |
