Торцевое уплотнение вала GF22 WC-Graphite-Viton, для насосов Fancy CDM/CDL

Совместимость

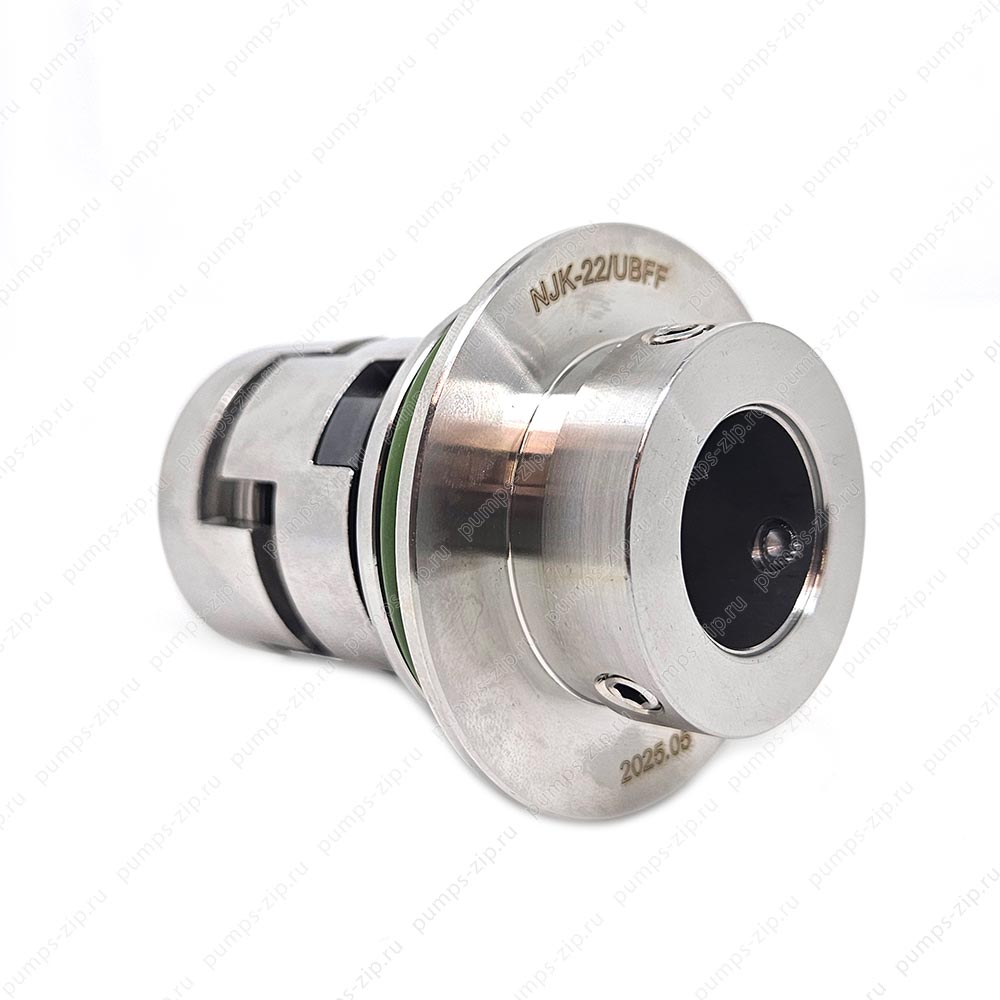

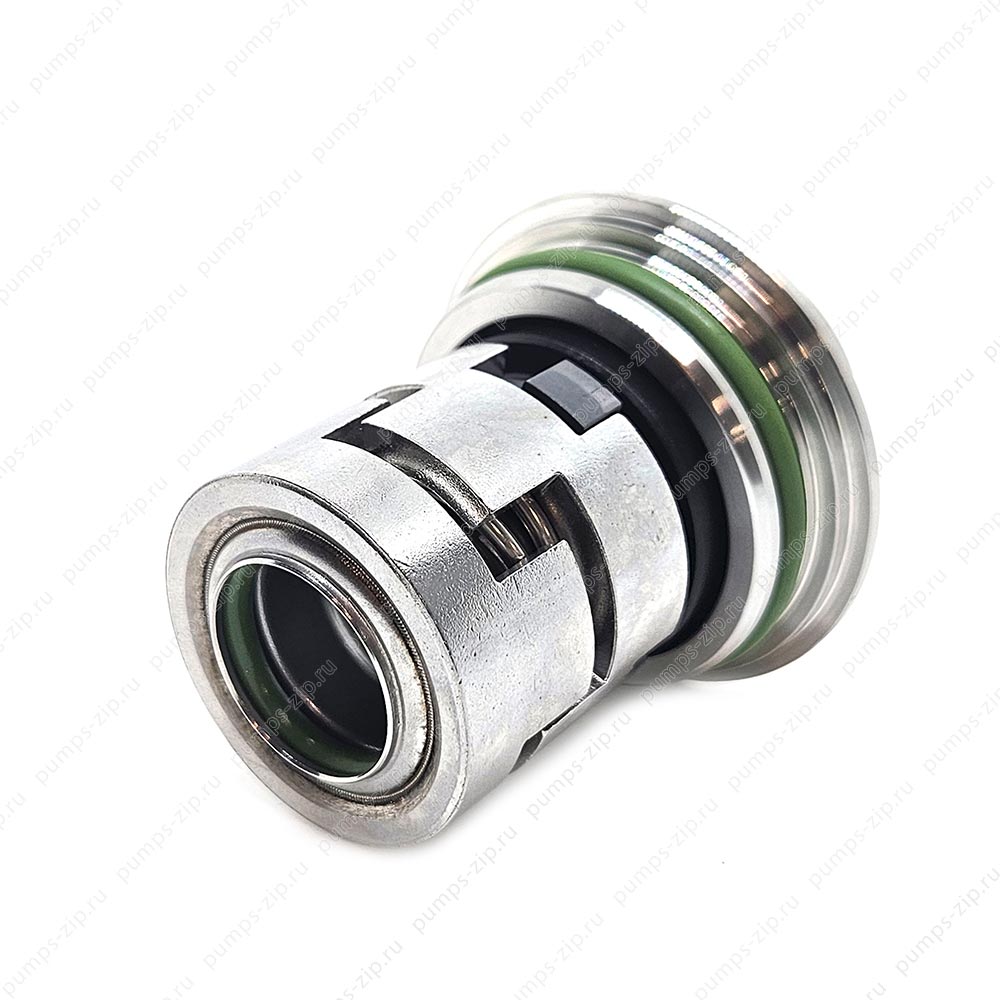

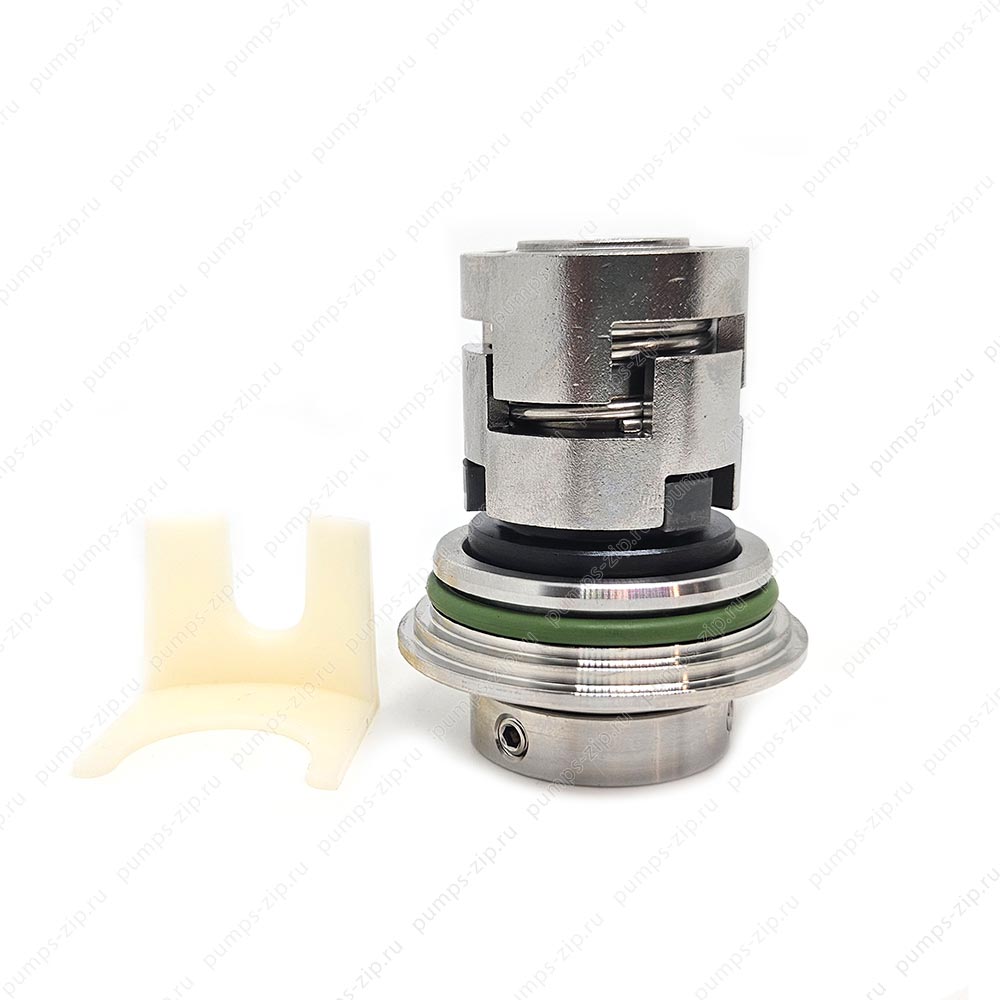

Механическое уплотнение GF22 WC-Graphite-Viton (NJK-22/UBFF), предназначено для ремонта и сервисного обслуживания вертикальных, многоступенчатых центробежных насосов:
Fancy CDM32-CDM85, CDL32-CDL90.

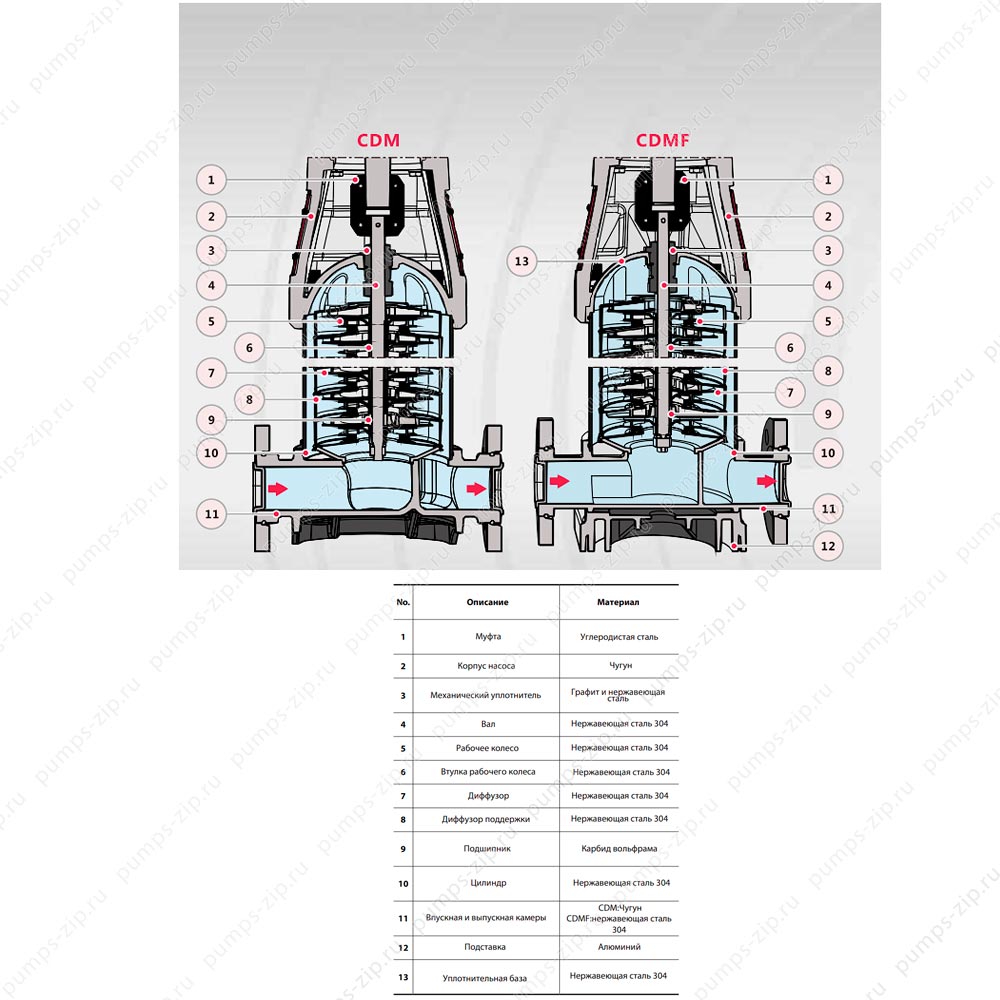

Техническое обслуживание насосов Fancy CDM(F)

Для насосного агрегата требуется регулярное. Дополнительное техобслуживание может понадобиться для очистки проточной части и/или замены изношенных деталей насоса.

Порядок проведения технического обслуживания:

• проверка направления вращения;
• проверка степени заполнения насоса жидкостью (должен быть полностью заполнен);
• удаление воздуха из насоса;
• контроль наличия и количества утечек через торцевое уплотнение;
• протяжка резьбовые соединения;
• проверка соответствия требуемого напряжения по паспорту электродвигателя и электрической сети;
• контроль исправности подключаемой электрической сети;
• проверка наличия и работоспособности всех устройств электрической защиты;
• проверка правильности и надежности соединения трубопроводов системы, в которую насос установлен;
• проверка исправности запорной арматуры на входе и выходе;
• проверка рабочего давления в системе (по манометру);
• проверка всех элементов управления;
• если насос управляется с помощью реле давления, проверка стартового давления и давления остановки;
• осмотр контактов в системе управления и в клеммной коробке на признаки перегрева и КЗ;
• протяжка контактов;
• измерение напряжения межфазного до включения и после включения насоса;
• измерение силы тока по фазам при открытой и закрытой задвижке, чтобы убедиться, что она не достигает критического значения;
• контроль уровня шума.

Частота запуска

• не рекомендуется запускать агрегат более 100 раз в час, если мощность двигателя меньше либо равна 4 кВт;
• если мощность больше 4 кВт, агрегат не следует запускать чаще 20 раз;

При наличии пресс-масленок (тавотниц) на двигателе каждые 5000 часов необходимо пополнить смазку подшипников (чрезмерное количество смазки может вывести двигатель из строя).

Текущий ремонт

Рекомендуется производить текущий ремонт по истечении 2 лет эксплуатации или в случае износа/повреждения деталей насоса.
При текущем ремонте рекомендована замена:

• торцевого уплотнения вала;
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• промывки камер и полостей;
• поврежденных /изношенных деталей.

Капитальный ремонт

Рекомендуется производить капитальный ремонт по истечении 5 лет эксплуатации или в случае износа/повреждения деталей насоса.
При капитальном ремонте рекомендована замена:

• торцевого уплотнения вала;
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• подшипников двигателя;
• замена смазки подшипников двигателя;
• промывки камер и полостей;
• рабочих камер;
• поврежденных /изношенных деталей

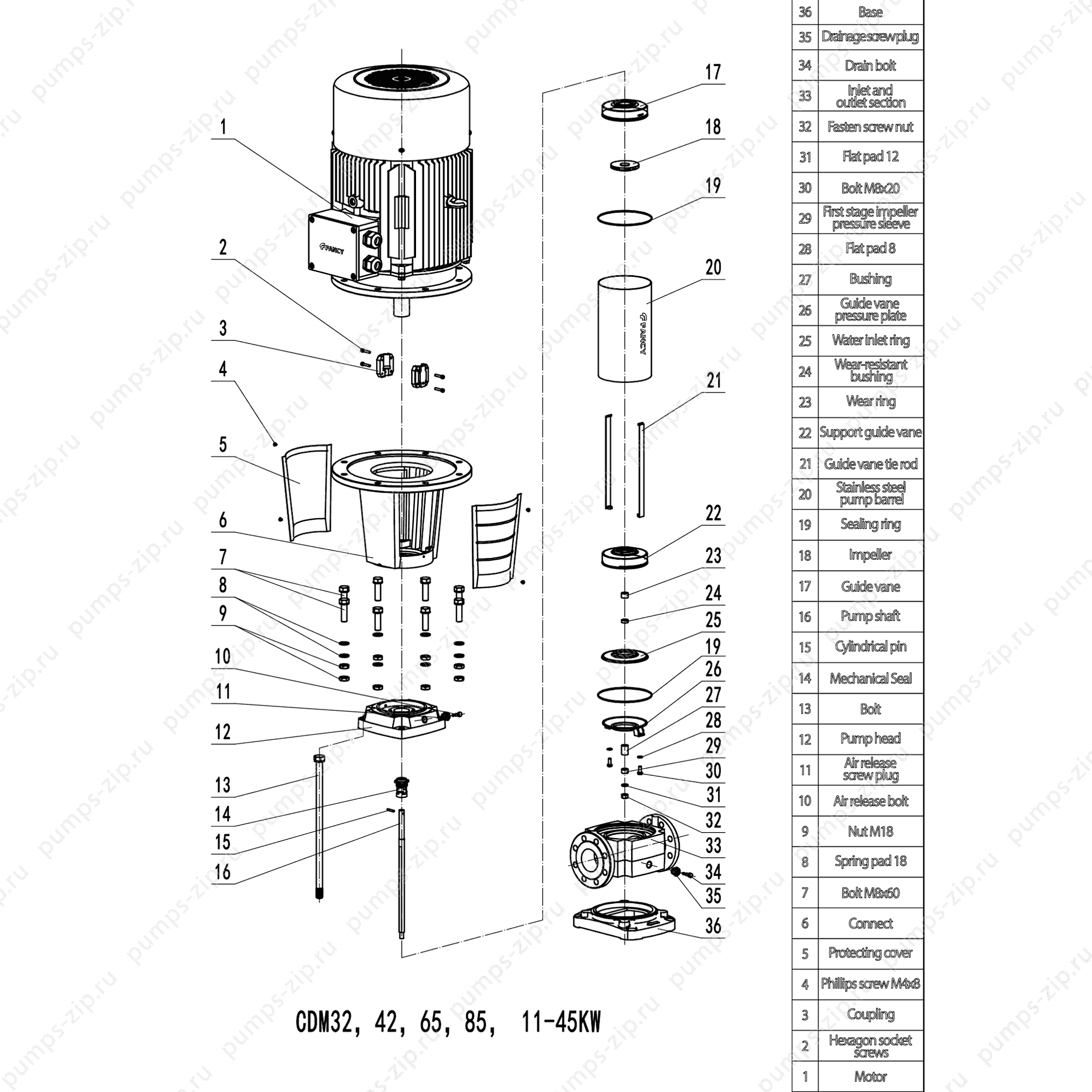

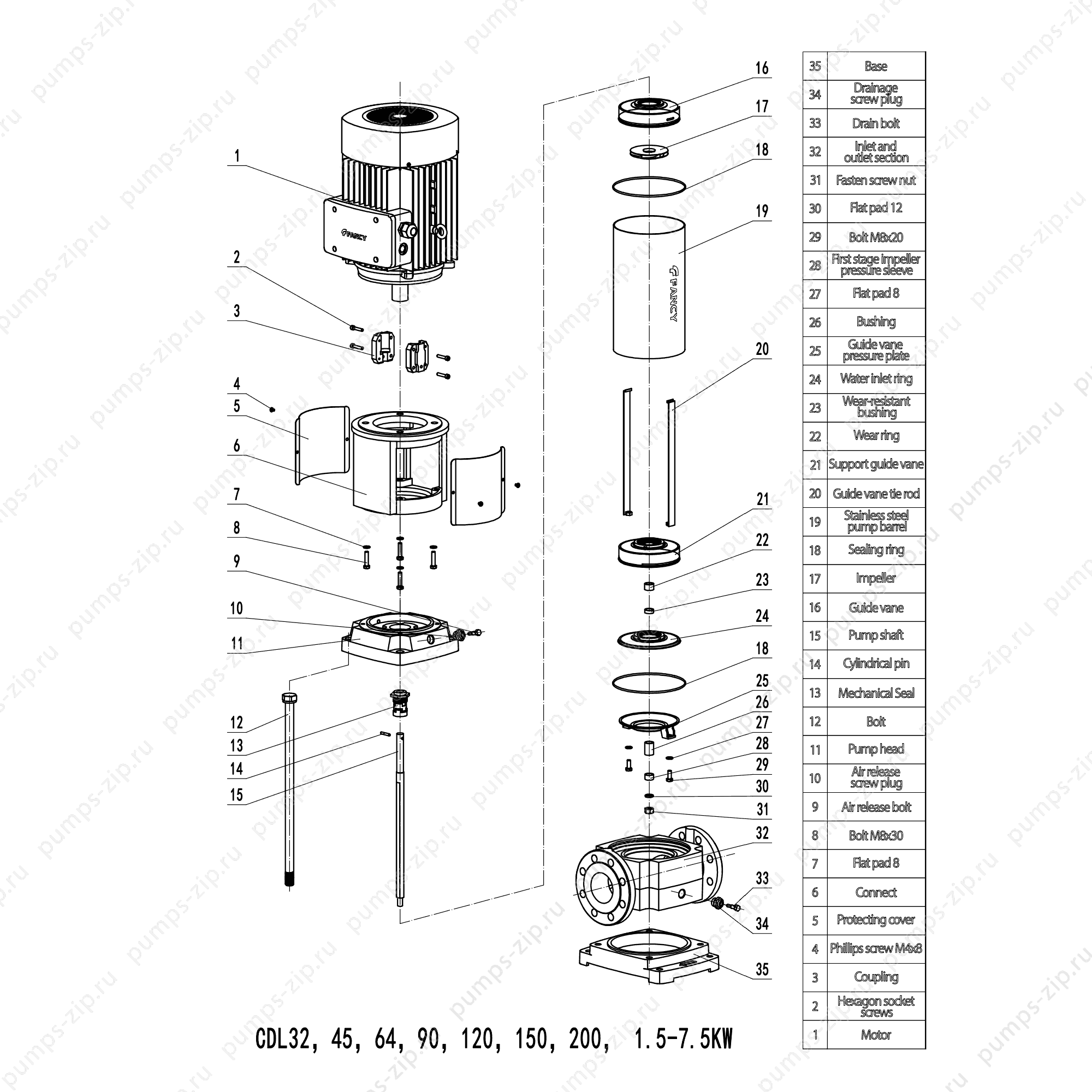

Рекомендованные комплекты и количество запасных частей CDM/CDMF

Срок службы насоса при соблюдении правил руководства по эксплуатации 10 лет.
