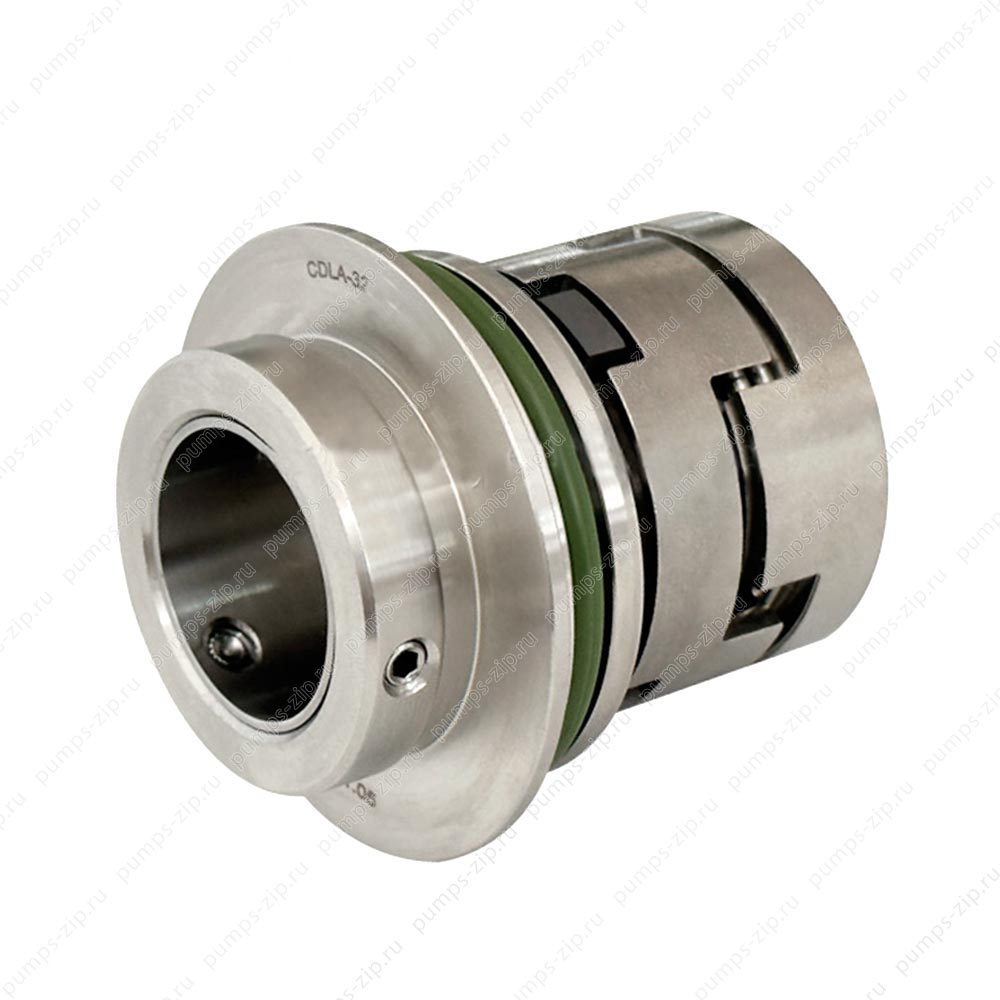

Торцевое уплотнение вала CDLA32-WB1F14, 18-08-9404

Совместимость

Применяется для сервисного обслуживания и ремонта многоступенчатых насосов «in-line» серий CDM120, CDM150, CDMF120, CDMF150.

Материальное исполнение торцевого уплотнения вала:

• карбид вольфрама
• угольный графит
• фторкаучук (viton)
• нерж. сталь (ss304)

Общие сведения о насосах CNP серии CDM, CDMF

CDM и CDMF - вертикальные многоступенчатые центробежные насосы нормального всасывания с патрубками в одну линию («ин-лайн»). Благодаря соосному расположению всасывающего и напорного патрубков («ин-лайн») насосы CDM/CDMF имеют компактную и удобную конструкцию. В состав насосов входит гидравлическая часть и электродвигатель, соединенные при помощи муфты. Полностью закрытый кожух муфты обеспечивает эффективную защиту данного узла. Рабочие колеса и диффузоры соединены между собой на одном валу и расположены в цилиндре, который соединяется с головной частью насоса, всасывающей и напорной камерами и плитой-основанием при помощи крепежных шпилек. Всасывающий и напорные патрубки насосов CDM выполнены из чугуна, остальные компоненты проточной части – из нержавеющей стали. Насосы CDM подходят для работы с неагрессивными жидкостями. Вся проточная часть насосов CDMF выполнена из нержавеющей стали они подходят для работы со слабыми растворами кислот и щелочей, растворами масел и спиртов, и т.д.

Насосы серии CDM и CDMF подходят для работы с чистыми, неагрессивными и взрывобезопасными жидкостями, не содержащими твердых и длинноволокнистых включений, физические и химические свойства которых близки к воде.

Области применения

• водоснабжение;
• системы повышения давления;
• подача технической жидкости;
• отопления и вентиляция;
• водоподготовка.

Техническое обслуживание насосов CNP CDM, CDMF

Если необходимо демонтировать насос из-за неисправности, следуйте приведенным ниже инструкциям.

1. Перед демонтажем насоса:

• остановите насос и полностью обесточьте его;
• закройте клапаны трубопроводов;
• слейте рабочую жидкость из насоса. Перед сливом рабочей жидкости необходимо убедиться в том, что она не может причинить повреждений оборудованию и травм персоналу.
• обратите внимание на центр тяжести насоса, чтобы предотвратить его опрокидывание.

2. Перед сборкой насоса:

• очистите и проверьте все детали;
• замените дефектные детали на новые.

3. Во время сборки насоса:

• закрепите крепежные элементы с рекомендованными моментами затяжки, см. табл.

4. После сборки насоса:

• проверьте свободный ход муфты, повернув ее рукой;
• подсоедините насос к трубопроводам;
• проверьте исправность работы насоса.

Порядок проведения планового мониторинга и технического обслуживания насосов CNP CDM, CDMF

• выполнить проверку направления вращения;
• проверить степень заполнения насоса жидкостью (должен быть полностью заполнен);
• спустить воздух;
• выполнить контроль наличия и количества утечек через торцевое уплотнение;
• отрегулировать положение муфты и торцевого уплотнения на ½ свободного вертикального хода гирлянды;
• протянуть резьбовые соединения;
• проверить соответствие требуемого напряжения по паспорту электродвигателя и электрической сети;
• выполнить контроль исправности подключаемой электрической сети;
• проверить наличие и работоспособность всех устройств электрической защиты;
• проверить правильность и надежность соединения трубопроводов системы, в которую насос установлен;
• проверить исправность запорной арматуры на входе и выходе;
• проверить рабочее давление в системе (по манометру);
• проверить все элементы управления - убедиться в их исправной работе;
• если насос управляется с помощью реле давления, проверить стартовое давление и давление остановки;
• осмотр контактов в системе управления и в клеммной коробке на признаки перегрева и КЗ;
• протянуть контакты;
• замерить напряжение межфазное до включения и после включения насоса;
• замерить силу тока по фазам при открытой и закрытой задвижке, чтобы убедиться, что она не достигает критического значения;
• контроль уровня шума;
• очистить кожух вентилятора.

Текущий ремонт насосов CNP CDM, CDMF

Наш сервисный центр придерживается рекомендации производителя и рекомендует производить текущий ремонт по истечении 2 лет эксплуатации или в случае износа/повреждения деталей насоса. При текущем ремонте рекомендована замена:

• торцевого уплотнения вала;
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• промывки камер и полостей;
• поврежденных/изношенных деталей.

Капитальный ремонт насосов CNP CDM, CDMF

Рекомендуется производить капитальный ремонт по истечении 5 лет эксплуатации или в случае износа/повреждения деталей насоса. При капитальном ремонте рекомендована замена:

• торцевого уплотнения вала;
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части);
• уплотнительных колец;
• подшипников двигателя;
• замена смазки подшипников двигателя;
• промывки камер и полостей;
• рабочих камер;
• поврежденных/изношенных деталей.

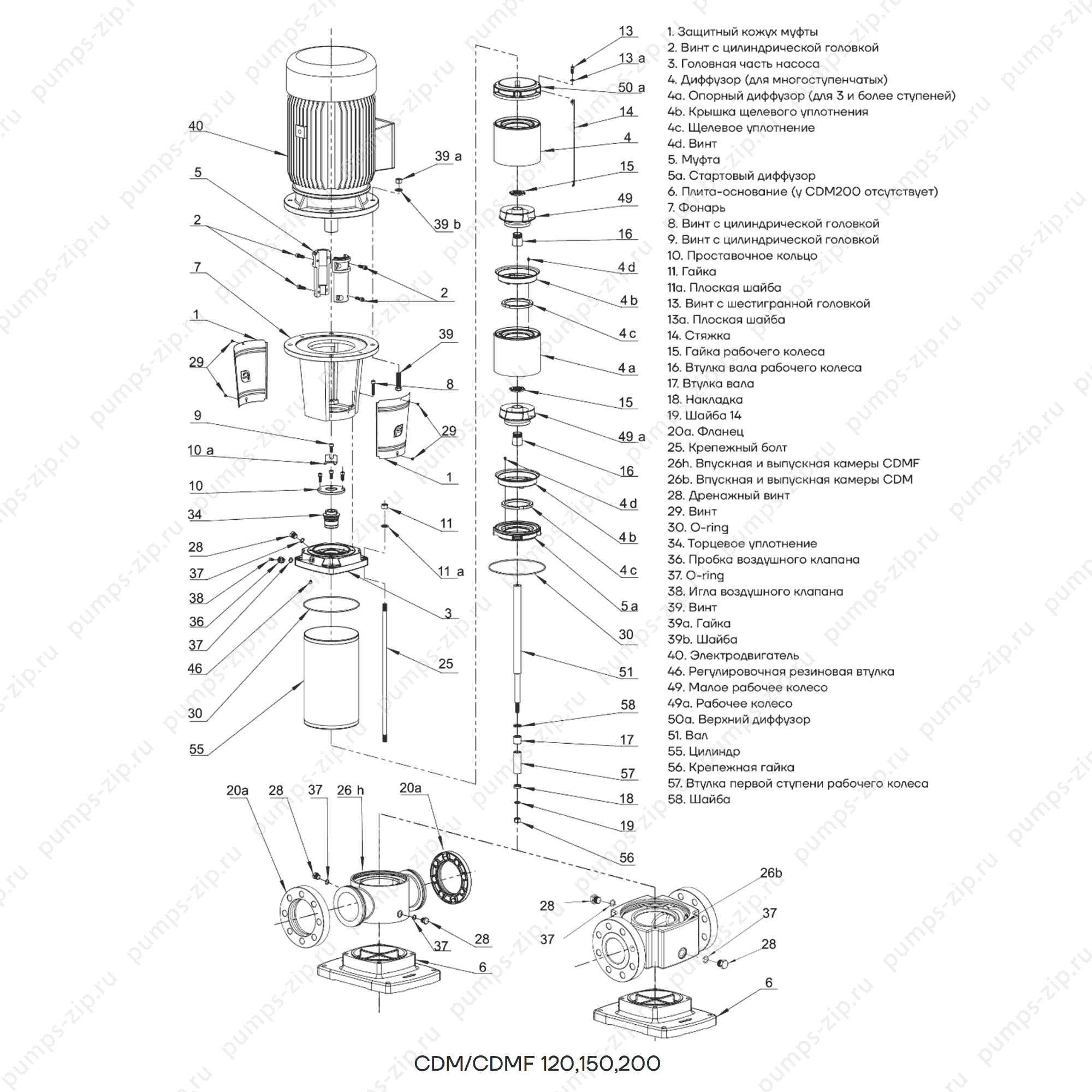

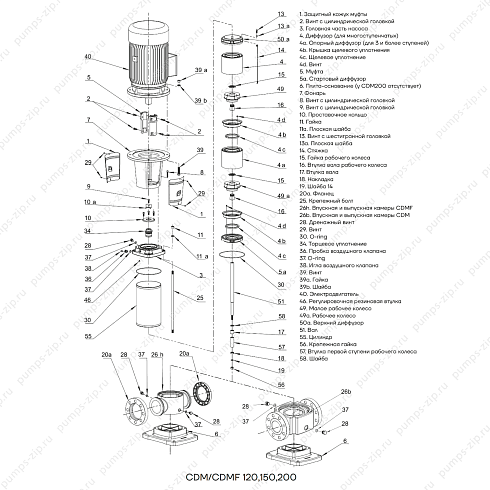

Рекомендованные комплекты и количество запасных частей CDM/CDMF

* Примечание: на быстро изнашиваемые части оборудования гарантийные обязательства не распространяются.
