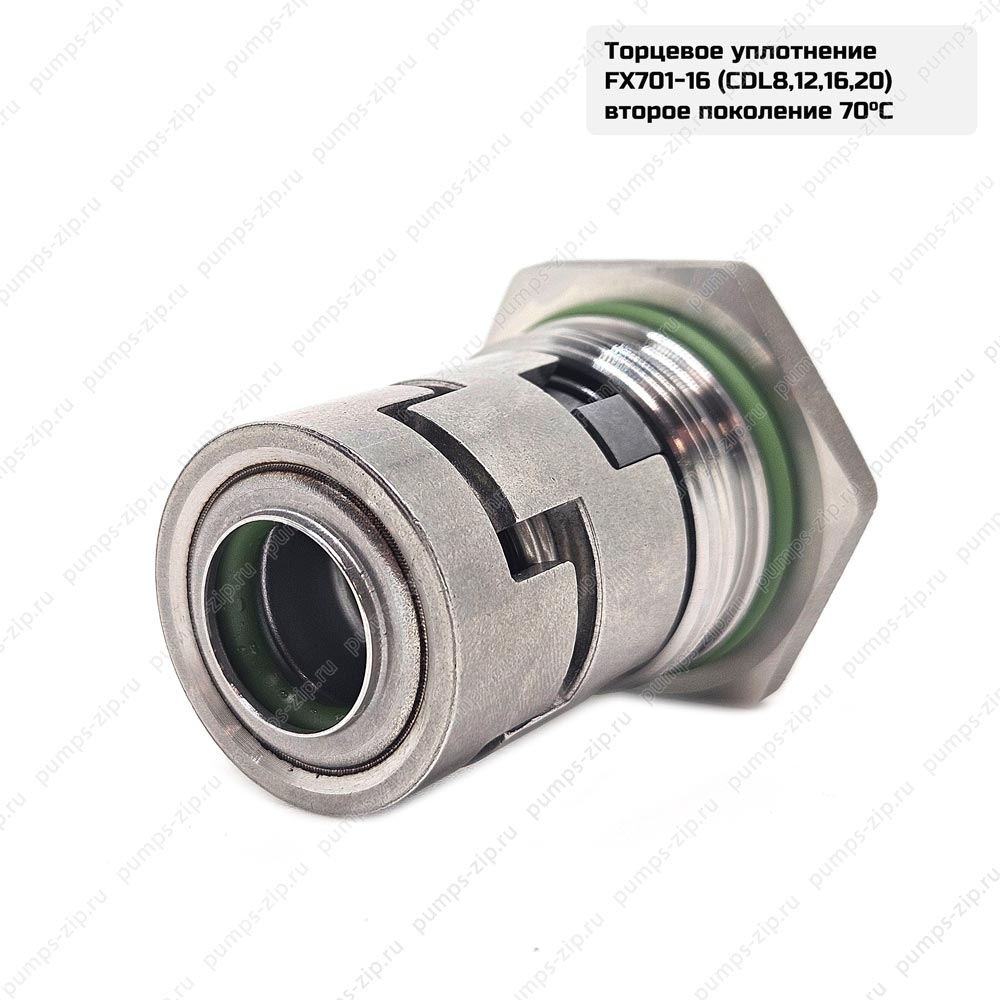

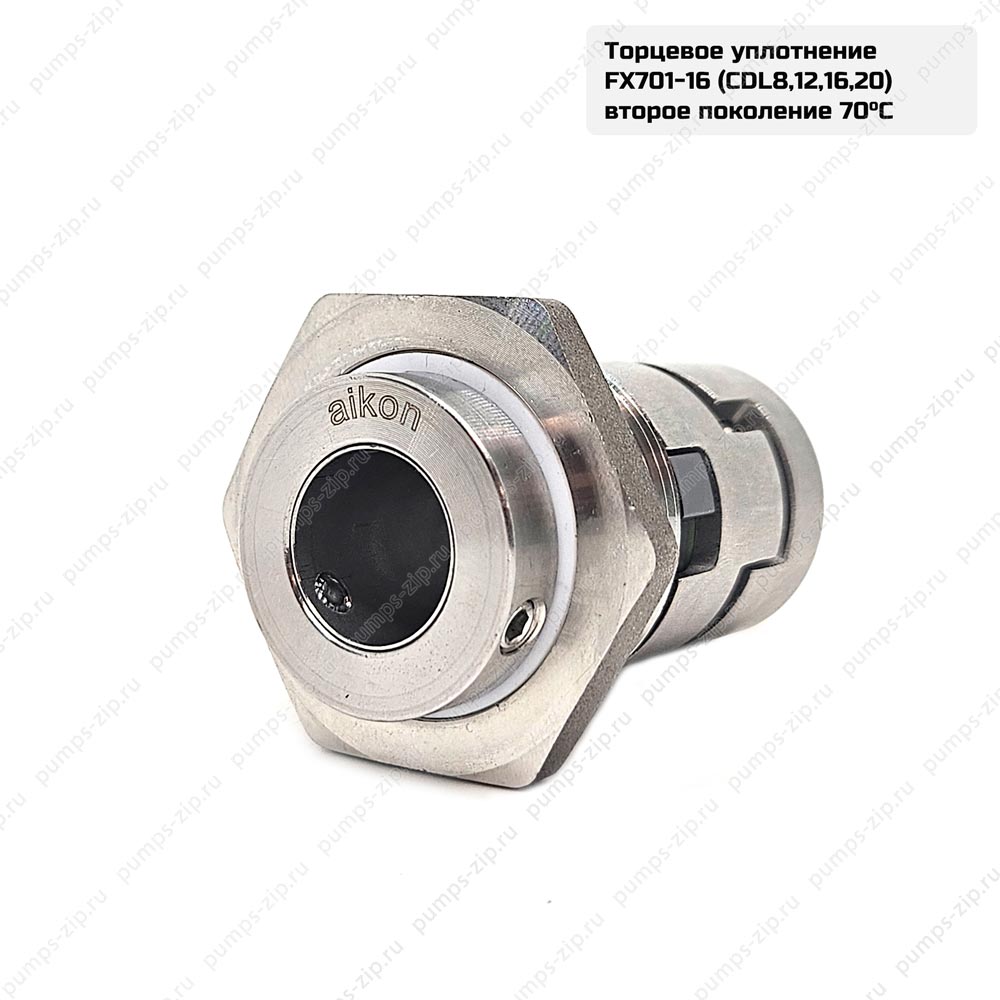

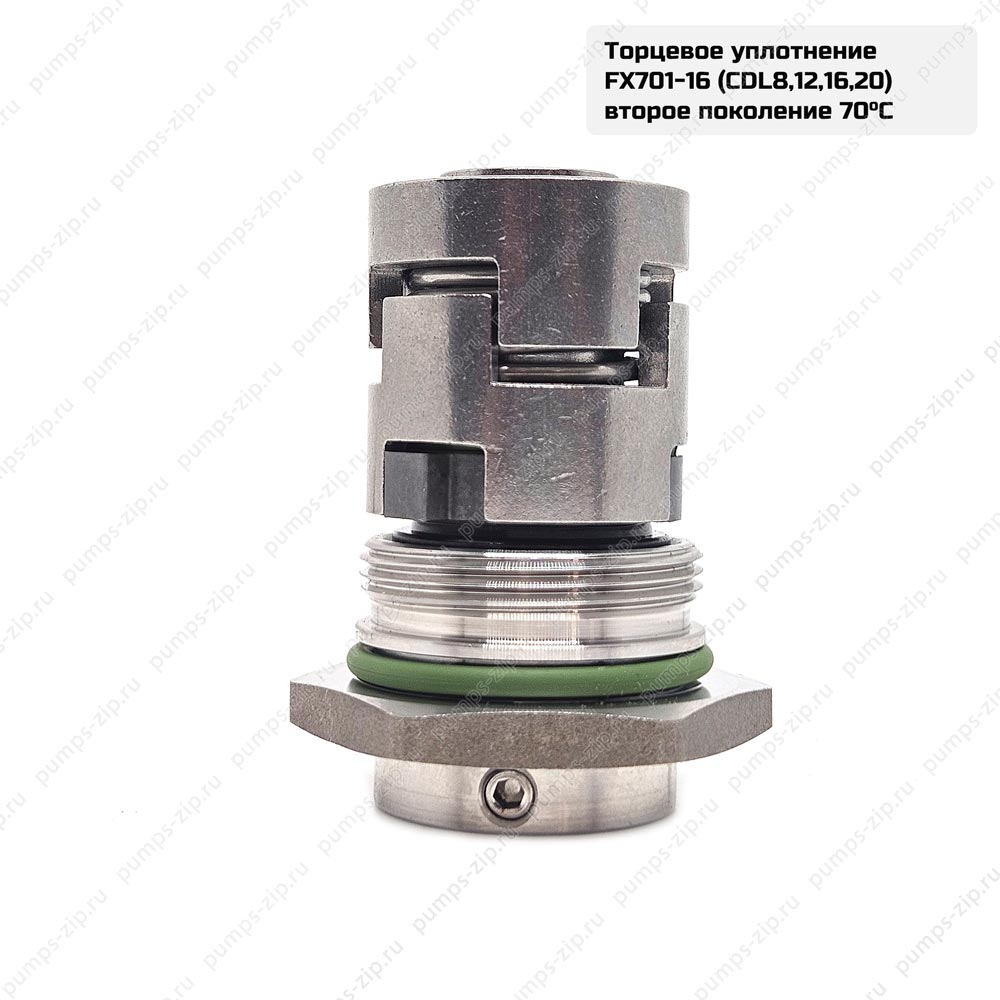

Торцевое уплотнение CNP FX701-16, второе поколение 70°C, 18-04-9920

Совместимость

Торцевое уплотнение CNP FX701-16/WBF14 (U2BVFF), применяется для сервисного обслуживания и ремонта вертикальных многоступенчатых центробежных насосов CNP CDL8, 12, 16, 20.

Общие сведения о насосах CNP серии CDL, CDLF

Модели серий CDL и CDLF представляют собой агрегаты электронасосные вертикальные центробежные без автоматического регулирования уровня жидкости, предназначены для перекачивания различных жидкостей, включая воду или технологическую жидкость в широком диапазоне температур, подачи и напора. Модели CDL применяются для подачи неагрессивной жидкости, модели CDLF используются для перекачки слабых растворов кислот и щелочей, растворов масел и спиртов, и т.д. Агрегаты электронасосные этой серии эффективные, тихие, имеют высокую стойкость к коррозии, обладают компактностью, занимают немного места и имеют относительно малый вес.

Область применения

• подача воды в системы фильтрации и очистки воды;
• повышение давления в магистральных трубопроводах;
• создание давления в моечных системах высокого давления;
• подача воды для системы кондиционирования;
• подача и повышение давления жидкости в противопожарных установках;
• сельскохозяйственная обработка, полив теплиц и полей;
• системы промышленной очистки;
• подача и создание давления жидкостей в нефтеперегонных установках;
• подача и перекачивание горячей и холодной воды.

Техническое обслуживание насосов CNP CDL, CDLF

Для агрегата электронасосного не требуется регулярное техобслуживание. Дополнительное техобслуживание может понадобиться для очистки проточной части и/или замены изношенных деталей насоса.

Порядок проведения планового мониторинга и технического обслуживания насосов CNP CDL, CDLF

• выполнить проверку направления вращения;
• проверить степень заполнения насоса жидкость (должен быть полностью заполнен);
• спустить воздух;
• выполнить контроль наличия и количества утечек через торцевое уплотнение;
• протянуть резьбовые соединения;
• проверить соответствие требуемого напряжения по паспорту электродвигателя и электрической сети;
• выполнить контроль исправности подключаемой электрической сети;
• проверить наличие и работоспособность всех устройств электрической защиты;
• проверить правильность и надежность соединения трубопроводов системы, в которую насос установлен;
• проверить исправность запорной арматуры на входе и выходе;
• проверить рабочее давление в системе (по манометру);
• проверить все элементы управления - убедиться в их исправной работе;
• если насос управляется с помощью реле давления, проверить стартовое давление и давление остановки;
• осмотр контактов в системе управления и в клемной коробке на признаки перегрева и КЗ;
• протянуть контакты;
• замерить напряжение межфазное до включения и после включения насоса;
• замерить силу тока по фазам при открытой и закрытой задвижке, чтобы убедиться, что она не достигает критического значения;
• контроль уровня шума.

Частота запуска

• Не рекомендуется запускать агрегат более 100 раз в час, если мощность двигателя меньше либо равна 4 кВт;
• Если мощность больше 4 кВт, агрегат не следует запускать чаще 20 раз;

При наличии тавотниц на двигателе каждые 5000 часов необходимо пополнить смазку подшипников (чрезмерное количество смазки может вывести двигатель из строя).

Текущий ремонт

Рекомендуется производить по истечению 2 лет эксплуатации или в случае износа/повреждения деталей насоса.
При текущем ремонте рекомендована замена:

• торцевого уплотнения вала
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части)
• уплотнительных колец
• промывки камер и полостей
• поврежденных и изношенных деталей

Капитальный ремонт

Рекомендуется производить по истечению 5 лет эксплуатации или в случае износа/повреждения деталей насоса.
При капитальном ремонте рекомендована замена:

• торцевого уплотнения вала
• комплекта быстро изнашиваемых деталей (щелевых колец, фиксаторов щелевых, втулок, подшипников скольжения насосной части)
• уплотнительных колец
• подшипников двигателя
• замена смазки подшипников двигателя
• промывки камер и полостей
• рабочих камер
• поврежденных и изношенных деталей

Рекомендованные комплекты и количество запасных частей CDL/CDLF

Срок службы насоса при соблюдении правил руководства по эксплуатации 10 лет.
